Рис. 27–13. Влияние фильтрующих конденсаторов различной емкости на выходное напряжение однополупериодного выпрямителя.

Чем больше емкость конденсатора, тем больше постоянная времени RC. Это приводит к более медленному разряду конденсатора, что повышает выходное напряжение.

Наличие конденсатора позволяет диоду в цепи проводить ток в течение короткого периода времени. Когда диод не проводит, конденсатор обеспечивает нагрузку током. Если нагрузка потребляет большой ток, то должен использоваться конденсатор большой емкости.

Емкостной фильтр в двухполупериодном или мостовом выпрямителе ведет себя точно так же, как и описанные емкостной фильтр в однополупериодном выпрямителе. На рис. 27–14 показано выходное напряжение двухполупериодного или мостового выпрямителя. Частота пульсаций этого напряжения вдвое больше, чем у однополупериодного выпрямителя.

Рис. 27–14. Влияние фильтрующих конденсаторов различной емкости на выходное напряжение двухполупериодного или мостового выпрямителя.

Когда к выходу выпрямителя подсоединяется емкостной фильтр, конденсатор не успевает сильно разрядиться до начала следующего импульса.

Выходное напряжение достаточно высокое. Если используется конденсатор большой емкости, то выходное напряжение равно максимальному напряжению входного сигнала. Следовательно, конденсатор лучше фильтрует напряжение в двухполупериодной цепи, чем в однополупериодной.

Назначение фильтрующего конденсатора — сглаживание пульсаций постоянного напряжения выпрямителя. Качество работы фильтра определяется величиной пульсаций, остающихся в постоянном напряжении. Величину пульсаций можно уменьшить путем использования конденсатора большей емкости или-путем увеличения сопротивления нагрузки. Обычно сопротивление нагрузки определяется при расчете цепи. Следовательно, емкость фильтрующего конденсатора диктуется допустимой величиной пульсаций.

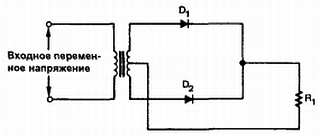

Необходимо отметить, что фильтрующий конденсатор создает дополнительную нагрузку на диоды, используемые в выпрямителе. На рис. 27–15 изображены однополупериодный и двухполупериодный выпрямители с фильтрующим конденсатором.

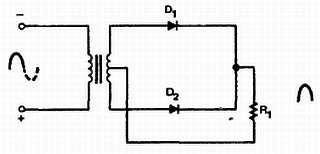

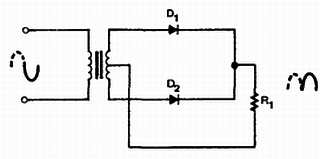

Рис. 27–15. Однополупериодный выпрямитель (А) и двухполупериодный выпрямитель (В) с фильтрующим конденсатором.

Конденсатор заряжается до максимального значения напряжения вторичной обмотки и удерживает это значение в течение всего цикла входного напряжения. Когда диод становится смещенным в обратном напряжении, он запирается, и максимальное отрицательное напряжение попадает на анод диода. Фильтрующий конденсатор удерживает максимальное положительное напряжение на катоде диода. Разность потенциалов на диоде в два раза превышает максимальное значение напряжения вторичной обмотки. Для выпрямителя должен быть выбран диод, выдерживающий такое напряжение.

Максимальное напряжение, которое может выдержать диод, будучи смещенным в обратном направлении, называется импульсным обратным напряжением диода. Импульсное обратное напряжение диода, выбранного для выпрямителя, должно быть выше, чем удвоенное максимальное напряжение вторичной обмотки. В идеале диод должен работать при 80 % номинального значения обратного напряжения для того, чтобы выдержать изменения входного напряжения. Это касается как однополупериодного, так и двухполупериодного выпрямителя. Но это не так для мостового выпрямителя.

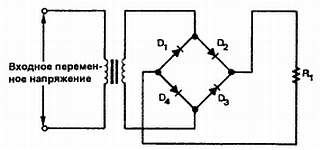

К диодам в мостовом выпрямителе никогда не прикладывается напряжение, большее чем максимальное напряжение вторичной обмотки. На рис. 27–16 ни к одному из диодов не приложено напряжение, превышающее максимальное значение входного сигнала. Использование диодов с более низкими значениями импульсного обратного напряжения является еще одним преимуществом мостового выпрямителя.

Рис. 27–16. Мостовой выпрямитель с фильтрующим конденсатором.

27-3. Вопросы

Выходное напряжение блока питания может изменяться по двум причинам. Во-первых, может изменяться входное напряжение блока питания, что приводит к увеличению или уменьшению выходного напряжения. Во-вторых, сопротивление нагрузки, что приводит к изменению потребляемого тока.

Многие цепи рассчитаны на работу при определенном напряжении. Если напряжение меняется, это может влиять на работу цепи. Следовательно, блок питания должен обеспечивать выходное напряжение постоянной величины, независимо от изменения нагрузки или входного напряжения. Для того, чтобы этого добиться, после фильтра ставят регулятор или стабилизатор напряжения.

Существует два основных типа регуляторов напряжения: параллельные регуляторы и последовательные регуляторы. Их названия соответствуют методу их соединения с нагрузкой. Параллельный регулятор подключается к нагрузке параллельно. Последовательный регулятор подсоединяется к нагрузке последовательно. Последовательные регуляторы более популярны, чем параллельные, так как они более эффективны и рассеивают меньшую мощность. Параллельный регулятор также работает в качестве управляющего устройства, защищая регулятор от короткого замыкания в нагрузке.
