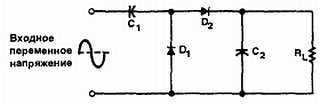

Конденсатор С2 разряжается только в течение положительного полупериода входного сигнала, обеспечивая частоту пульсаций 60 герц (и название однополупериодного удвоителя напряжения). Напряжение, полученное от однополупериодного удвоителя напряжения трудно фильтруется, так как оно имеет частоту пульсаций 60 герц. Другим недостатком этого удвоителя является то, что конденсатор С2 должен быть рассчитан на напряжение, которое, по крайней мере, вдвое превышает максимальное значение входного сигнала переменного тока.

Двухполупериодный удвоитель напряжения свободен от некоторых недостатков однополупериодного удвоителя напряжения. На рис. 27–30 изображена схема цепи, которая работает как двухполупериодный удвоитель напряжения.

Рис. 27–30. Двухполупериодный удвоитель напряжения.

На рис. 27–31 показано, что в течение положительного полупериода входного сигнала конденсатор C1 заряжается через диод D1 до максимального значения входного сигнала переменного тока.

Рис. 27–31. Однополупериодный удвоитель напряжения в течение положительного полупериода входного сигнала.

На рис. 27–32 показано, что в течение отрицательного полупериода конденсатор С2 заряжается через диод D2 до максимального значения входного сигнала.

Рис. 27–32. Двухполупериодный удвоитель напряжения в течение отрицательного полупериода входного сигнала.

Когда входной сигнал переменного тока меняет знак, конденсаторы C1 и С2 последовательно разряжаются через нагрузку. Поскольку каждый конденсатор заряжен до максимального значения входного сигнала, полное напряжение на нагрузке будет в два раза больше максимального значения входного сигнала.

Конденсаторы C1 и С2 заряжаются до достижения максимумов входного сигнала. Так как оба конденсатора заряжаются в течение обоих полупериодов, то частота пульсаций полученного напряжения будет 120 герц. Конденсаторы C1 и С2 суммируют свое напряжение на нагрузке.

Рис. 27–33 представляет схему утроителя напряжения.

Рис. 27–33. Утроитель напряжения.

На рис. 27–34 показано, как положительный полупериод открывает диод D1, и он начинает проводить. В результате конденсатор C1 заряжается до максимального значения входного сигнала и создает положительный потенциал на диоде D2.

Рис. 27–34. Утроитель напряжения в течение первого положительного полупериода входного сигнала.

На рис. 27–35 изображено действие отрицательного полупериода входного сигнала. Так как диод D2 теперь смещен в прямом направлении, через него течет ток к конденсатору C1 через конденсатор С2. Поскольку на конденсаторе C1 сохранилось напряжение, конденсатор С2 заряжается до удвоенного максимального значения.

Рис. 27–35. Утроитель напряжения в течение отрицательного полупериода входного сигнала.

На рис. 27–36 показан следующий положительный полупериод.

Рис. 27–36. Утроитель напряжения в течение второго положительного полупериода входного сигнала.

В течение этого полупериода на конденсаторе С2 создается разность потенциалов, которая в три раза больше максимального входного значения. Верхняя обкладка конденсатора С2 заряжена положительно до удвоенного максимального значения напряжения. Анод диода D2 имеет положительный потенциал, равный утроенному значению максимального значения напряжения по отношению к земле, следовательно, конденсатор С3 заряжен до утроенного значения максимального значения напряжения. Это напряжение и прикладывается к нагрузке.

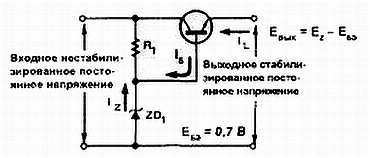

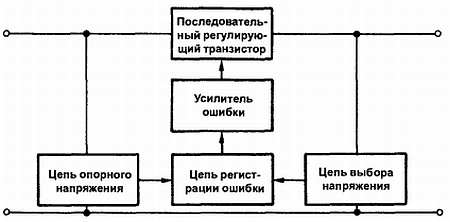

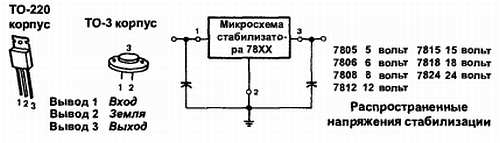

27-5. Вопросы
