РЕЗЮМЕ
• Шифратор имеет один или более входов и создает на выходе многоразрядный двоичный код.
• Десятично-двоичный шифратор преобразует отдельную цифру (от 0 до 9) в четырехразрядный двоичный код, представляющий эту цифру.
• Шифратор с приоритетом выдает код клавиши, соответствующей большей цифре, при одновременном нажатии двух клавиш.
• Десятично-двоичные шифраторы используются для кодировки сигналов от клавиатуры.
• Дешифратор преобразует сложный двоичный код в легко распознаваемые цифры или символы.
• Дешифратор двоично-десятичного кода — это дешифратор специального назначения, предназначенный для управления семисегментными индикаторами.
• Мультиплексор позволяет направлять цифровые данные от отдельных источников в общую линию для передачи по назначению.
• Мультиплексоры могут работать как с аналоговыми, так и с цифровыми данными.
• Мультиплексоры могут использоваться для преобразования данных, представленных параллельным кодом, в последовательный код.
• Таблица истинности для правил сложения двоичных чисел эквивалентна таблице истинности для элемента И и для элемента исключающее ИЛИ.

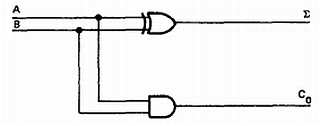

• Полусумматор не учитывает перенос в старший разряд.
• Полный сумматор учитывает перенос в старший разряд.
• Для сложения двух 4-разрядных чисел требуются три полных сумматора и один полусумматор.
• Таблица истинности для правил вычитания двоичных чисел эквивалентна таблице истинности для элемента И с инвертором на одном из входов и для элемента исключающее ИЛИ.
• Полувычитатель не имеет входа заема.
• Полный вычитатель имеет вход заема.
• Компаратор используется для сравнения величин двух двоичных чисел.
• На выходе компаратора появляется высокий уровень только тогда, когда два сравниваемых разряда одинаковы.
• Компаратор может также определить, какое из сравниваемых чисел больше, а какое меньше.
Глава 35. САМОПРОВЕРКА
1. Почему в логических цепях необходимы шифраторы?
2. Какой шифратор требуется для ввода данных с клавиатуры?
3. Почему в логических цепях необходимы дешифраторы?
4. Как применяются дешифраторы различных типов?
5. Кратко опишите работу цифрового мультиплексора.
6. Где могут использоваться цифровые мультиплексоры?
7. С помощью логических обозначений нарисуйте схему, содержащую полусумматор и сумматор, соединенные вместе для сложения 2-разрядных чисел.
8. Объясните, как работает сумматор, описанный в вопросе 7.
Глава 36. Основы микрокомпьютеров
ЦЕЛИ
После изучения этой главы студент должен быть в состоянии:
• Перечислить основные блоки компьютера.
• Объяснить назначение каждого блока компьютера.
• Описать программу и объяснить, как она связана с компьютерами и микропроцессорами.
• Перечислить основные регистры микропроцессора.
• Объяснить, как работает микропроцессор.
• Перечислить группы команд, связанных с микропроцессорами.
Наибольшее применение цифровые цепи и сигналы находят в компьютерах. Компьютер — это устройство, автоматически обрабатывающее данные в цифровом виде с помощью цифровой техники. Обработка данных означает проведение различных операций с ними.
Компьютеры классифицируются по размерам и вычислительной мощности. Самые мощные компьютеры называются мэйнфреймами [4] . Они дороги, но имеют большую память и высокую скорость вычислений. Самые маленькие компьютеры — миникомпьютеры и микрокомпьютеры — более доступны и широко используются. Микрокомпьютер — это наименьший и наименее дорогой из компьютеров, еще сохраняющий все свойства и характеристики компьютера.
4
Это слово сейчас широко используется в отечественной компьютерной литературе (Прим переводчика)
Компьютеры классифицируются по назначению. Основное их назначение — обработка данных. В промышленности, бизнесе и других областях компьютеры используют для хранения данных, бухгалтерского учета, складского учета и для других самых различных функций.
Компьютеры могут быть общего и специального назначения. Компьютеры общего назначения очень гибкие и могут быть запрограммированы для решения любых задач.
Компьютеры специального назначения рассчитаны на выполнение определенной задачи.
Все цифровые компьютеры состоят из пяти основных блоков: блока управления, арифметико-логического устройства (АЛУ), памяти, ввода и вывода (рис. 36-1).
Рис. 36-1. Основные блоки компьютера.
В некоторых случаях блоки ввода и вывода объединены в один блок, называемый блоком ввода-вывода. Так как блок управления и арифметико-логический блок тесно связаны между собой и их трудно отделить друг от друга, их вместе можно назвать центральным процессором (CPU) или микропроцессорным блоком.
