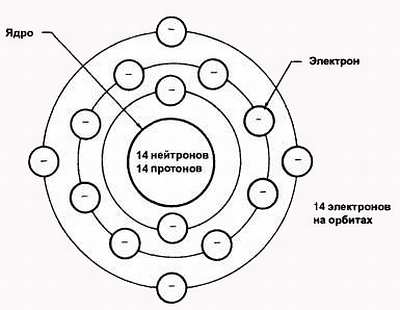

При увеличении температуры материал начинает приобретать характеристики проводника. Но только при очень высоких температурах кремний проводит ток, как обычный проводник. Обычно, при нормальных условиях эксплуатации такие высокие температуры не встречаются.

Когда электрон разрывает ковалентную связь и уходит от атома, пространство, которое он занимал прежде, называют дыркой (рис. 19-4).

Рис. 19-4. Дырка образуется, когда электрон разрывает свою ковалентную связь.

Как отмечалось в главе 2, дырка — это просто отсутствие электрона. Поскольку электрон имеет отрицательный заряд, его отсутствие представляет собой потерю отрицательного заряда, и, следовательно, дырка может считаться положительно заряженной частицей. Если электрон перемещается от одной валентной оболочки к другой, он оставляет за собой дырку. Если это движение непрерывно, то дырка движется в направлении, противоположном направлению движения электрона.

Каждый электрон и соответствующая ему дырка называются электронно-дырочной порой. Количество электронно-дырочных пар увеличивается при увеличении температуры. При комнатной температуре существует небольшое количество электронно-дырочных пар.

Когда к чистому полупроводниковому материалу приложено напряжение, свободные электроны притягиваются к положительному выводу источника тока (рис. 19-5).

Рис. 19-5. Ток в чисто полупроводниковом материале.

Дырки, созданные движением свободных электронов, дрейфуют по направлению к отрицательному выводу. Сколько электронов втекает в положительный вывод, столько же электронов покидает отрицательный вывод источника. После рекомбинации электроны и дырки перестают существовать.

Короче говоря, дырки постоянно дрейфуют по направлению к отрицательному выводу источника тока. Электроны всегда движутся по направлению к положительному выводу. Ток, текущий через полупроводник, состоит из движения и электронов, и дырок. Величина тока определяется количеством электронно-дырочных пар в материале. Способность поддерживать ток увеличивается при увеличении температуры материала.

19-2. Вопросы

Чистые полупроводники являются объектом, главным образом, теоретического интереса. Основные исследования полупроводников связаны с влиянием добавления примесей в чистые материалы. Если бы этих примесей не было, то большинства полупроводниковых приборов не существовало бы.

Чистые полупроводниковые материалы, такие как германий и кремний, содержат при комнатной температуре небольшое количество электронно-дырочных пар и поэтому могут проводить очень маленький ток. Для увеличения проводимости чистых материалов используется процесс, называемый легированием.

Легирование — это процесс добавления примесей в полупроводниковый материал. Используются два типа примесей. Первая, которая называется пятивалентной, состоит из атомов с пятью валентными электронами. Примерами являются мышьяк и сурьма. Вторая, называемая трехвалентной, состоит из атомов с тремя валентными электронами. Примерами являются индий и галлий.

Когда чистый полупроводниковый материал легируется пятивалентным материалом, таким как мышьяк (As), некоторые атомы полупроводника замещаются атомами мышьяка (рис. 19-6). Атом мышьяка размещает четыре своих валентных электрона в ковалентные связи с соседними атомами. Его пятый электрон слабо связан с ядром и легко может стать свободным.

Рис. 19-6. Кремний, легированный атомом мышьяка.

Атом мышьяка называется донорским атомом, поскольку он отдает свой лишний электрон. В легированном полупроводниковом материале находится много донорских атомов. Это означает, что для поддержки тока имеется много свободных электронов.

При комнатной температуре количество дополнительных свободных электронов превышает количество электронно-дырочных пар. Это означает, что в материале больше электронов, чем дырок. Следовательно, электроны называются основными носителями. Дырки называются неосновными носителями. Поскольку основные носители имеют отрицательный заряд, материал называется полупроводником n-типа.
