Трансформаторы имеют множество применений. Среди них: повышение и понижение напряжения и тока, согласование импедансов, сдвиг фаз, гальваническая развязка, блокирование постоянного тока при пропускании переменного и вывод нескольких сигналов с разными уровнями напряжения.

Передача электроэнергии к потребителям требует использования трансформаторов. Электростанции расположены рядом с источниками сырья и природной энергии, и электроэнергия часто должна передаваться на большие расстояния. Провода, используемые для передачи энергии, имеют сопротивление, приводящее к потерям мощности при передаче. Мощность равна произведению тока на напряжение:

Р = I•E.

Закон Ома утверждает, что ток прямо пропорционален напряжению и обратно пропорционален сопротивлению:

I = E/R

Следовательно, величина потерь мощности пропорциональна сопротивлению линии. Самый легкий путь уменьшения потерь мощности — это уменьшение тока.

ПРИМЕР: Электростанция вырабатывает 8500 вольт при 10 амперах. Сопротивление линии передачи 100 ом. Чему равны потери мощности в линии?

 Дано:

I = 10 A; R = 100 Ом

P =?; E =?

Решение:

Сначала найдем падение напряжения на линии.

I = E/R

10 = E/100

Е = 1000 В.

Используя Е, найдем потерю мощности.

Р = IE = (10)(1000)

Р = 10000 Вт.

Каковы будут потери мощности, если мы с помощью трансформатора повысим напряжение до 85000 вольт при 1 ампере?

Дано:

I = 1 A; R = 100 Ом

E =?

Решение:

Сначала найдем падение напряжения на линии.

I = E/R

1 = E/100

Е = 100 В.

Используя Е, найдем потерю мощности.

Р = IE = (1)(100)

Р = 100 Вт.

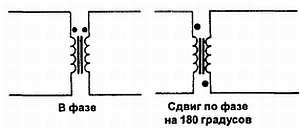

Способ намотки трансформатора определяет, будет ли он производить фазовый сдвиг напряжения обмоток. Знак фазового сдвига определяет тип включения трансформатора. Замечание: знак фазы можно изменить, поменяв местами выводы на нагрузке (рис. 18-5).

Рис. 18-5. Трансформатор можно использовать для создания фазового сдвига.

Если к трансформатору приложить постоянное напряжение, то после установления магнитного поля во вторичной обмотке э.д.с. наводиться не будет. Для индуцирования напряжения во вторичной обмотке необходимо изменение тока. Трансформатор можно использовать для гальванической развязки вторичной обмотки и любого постоянного напряжения в первичной (рис. 18-6).

Рис. 18-6. Трансформатор может быть использован для блокирования постоянного напряжения.

Трансформаторы используются для гальванической развязки электронного оборудования и сети переменного тока 120 вольт, 60 герц при его тестировании (рис. 18-7).

Рис. 18-7. Трансформатор гальванической развязки предотвращает поражение электрическим током, изолируя оборудование от земли.

Причина использования трансформатора — предотвращение поражения электрическим током. Без трансформатора один вывод источника тока соединяется с шасси прибора. Когда шасси удаляется из корпуса, появляется опасность поражения электрическим током. Это может произойти с большей вероятностью, если сетевой шнур подключен определенным образом. Трансформатор предотвращает электрический контакт оборудования с землей. Развязывающий трансформатор не повышает и не понижает напряжение.
