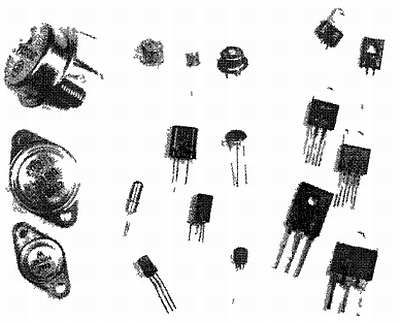

Транзисторы — это полупроводниковые устройства, которые обычно работают длительное время без отказа.
Если транзистор вышел из строя, то это вызвано или высокой температурой, или большим током, или высоким напряжением. Отказ может быть вызван и высоким механическим давлением. В результате такого электрического или механического воздействия в транзисторе может произойти разрыв цепи или короткое замыкание, или его характеристики могут измениться достаточно сильно, чтобы повлиять на его работу. Существует два метода проверки транзисторов для определения его исправности: с помощью омметра и с помощью прибора для проверки транзисторов.
Стандартный омметр может помочь обнаружить неисправный транзистор методом проверки вне цепи. Для этого проверяется сопротивление между двумя переходами транзистора следующим образом: между эмиттером и базой, между коллектором и базой и между коллектором и эмиттером. При проверке транзистора сопротивление между любыми двумя выводами измеряется при подключении измерительных проводов омметра одним и тем же образом. После этого измерительные провода омметра меняют местами. При одном подключении проводов сопротивление должно быть высоким, 10000 ом или более. При противоположном подключении сопротивление должно быть ниже, менее чем 10000 ом.
Каждый переход транзистора имеет низкое сопротивление, когда он смещен в прямом направлении, и высокое сопротивление, когда он смещен в обратном направлении. Батарея в омметре является источником как прямого, так и обратного смещения. Измеренное сопротивление различно у транзисторов различных типов, но всегда отличается при перемене выводов омметра. Этот метод проверки пригоден как для транзисторов типа n-р-n, так и для транзисторов типа р-n-р (рис. 22-7).
Рис. 22-7. Измерение сопротивлений переходов транзистора.
Если транзистор не проходит эту проверку, то он неисправен, но, тем не менее, может быть неисправным, и если проходит. Более надежным способом проверки транзисторов является использование прибора для проверки транзисторов.
Предостережение: как и в случае диодов, напряжение на выводах омметра не должно превышать максимально допустимое между переходами транзистора. Нижние шкалы некоторых омметров могут допустить ток, который повредит транзистор при проверке. В качестве меры предосторожности лучше начать измерение с безопасной шкалы и только после этого перейти на шкалу, дающую адекватный отсчет.
Приборы для проверки транзисторов специально рассчитаны на проверку транзисторов и диодов. Существуют два типа таких приборов: для проверки в составе цепи и для проверки вне цепи. Оба прибора могут быть размещены в одном корпусе (рис. 22-8).
Рис. 22-8. Прибор для проверки транзисторов.
Способность транзисторов усиливать принимается за грубую оценку их работоспособности. Прибор для проверки в составе цепи имеет преимущество, так как транзистор не надо удалять из цепи для проверки. Прибор для проверки вне цепи может не только определить исправность транзистора, но также измерить ток утечки, что нельзя проделать в составе цепи.
Приборы для проверки транзисторов содержат органы управления для установки величины напряжения, тока и сигнала. Для выбора правильных режимов измерения необходимо обратиться к инструкции по эксплуатации прибора.
22-4. Вопросы
1. Что может служить причиной выхода транзистора из строя?
2. Каковы два метода проверки транзисторов?
3. Что должен показывать омметр при проверке n-р-n транзистора?
4. Какие существуют два типа приборов для проверки транзисторов?
Чтобы обеспечить возможность замены транзисторов, производители публикуют их параметры. Пользуясь этими данными, можно уверенно проводить замену транзисторов.
Если транзистора нет в списке или его условное обозначение пропущено, для точного выбора замены может быть использована следующая процедура.
1. n-p-n или р-n-р? Первым источником информации может быть условное обозначение на схеме. Если схемы нет, нужно определить полярность источника питания между эмиттером и коллектором. Если на коллекторе по отношению к эмиттеру плюс, то это — транзистор n-р-n типа. Если на коллекторе по отношению к эмиттеру минус, то это — транзистор р-n-р типа. Простой способ запомнить полярность напряжения на коллекторе для каждого типа транзистора показан на рис. 22-9.
Рис. 22-9. Как запомнить полярность напряжения на коллекторе.
2. Германиевый или кремниевый? Измерьте напряжение между эмиттером и базой. Если это напряжение составляет примерно 0,3 вольта, то транзистор германиевый. Если это напряжение составляет примерно 0,7 вольт, то транзистор кремниевый.
3. Какова область частот, в которой работает транзистор?
Установите тип цепи и установите, работает ли транзистор в диапазоне звуковых частот, в килогерцовом или в мегагерцовом диапазоне.
