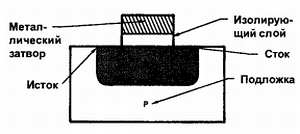

МОП транзисторы обедненного типа являются открытыми в нормальном состоянии. Это означает, что они имеют заметный ток стока при напряжении затвор-исток равном нулю. Это полезно во многих приложениях. Но также полезно иметь устройство, которое в нормальном состоянии закрыто; то есть устройство, проводящее ток только тогда, когда приложено напряжение ЕЗИ соответствующей величины. На рис. 23–12 изображен МОП транзистор, работающий как устройство, закрытое в нормальном состоянии. Он подобен МОП транзистору обедненного типа, но не имеет проводящего канала. Вместо этого в подложку внедрены раздельные области стока и истока. На рисунке показана подложка n– типа и области стока и истока р– типа. Может быть также использована и обратная конфигурация. Расположение выводов такое же, как и у МОП транзистора обедненного типа.

Рис. 23–12. МОП транзистор обогащенного типа с р– каналом.

МОП транзистор с p– каналом обогащенного типа должен быть смещен таким образом, чтобы на стоке был отрицательный потенциал по отношению к истоку. Когда к транзистору приложено только напряжение сток-исток (ЕСИ), ток стока отсутствует. Это обусловлено отсутствием проводящего канала между истоком и стоком. Когда на затвор подается отрицательный потенциал по отношению к истоку, дырки направляются к затвору, где они создают канал p-типа, позволяющий протекать току от стока к истоку.

При увеличении отрицательного напряжения на затворе размер канала увеличивается, что позволяет увеличиться и току стока. Увеличение напряжения на затворе позволяет увеличить ток стока.

Потенциал затвора МОП транзистора с p-каналом обогащенного типа может быть сделан положительным по отношению к истоку, и это не повлияет на работу транзистора. Ток стока в нормальном состоянии равен нулю и не может быть уменьшен подачей положительного потенциала на затвор.

Схематическое обозначение МОП транзистора с р– каналом обогащенного типа показано на рис. 23–13. Оно аналогично обозначению МОП транзистора с p-каналом обедненного типа, за исключением того, что области истока, стока и подложки разделены пунктирной линией. Это показывает, что транзистор в нормальном состоянии закрыт. Стрелка, направленная от подложки, обозначает канал р– типа.

Рис. 23–13. Схематическое обозначение МОП транзистора обогащенного типа с р– каналом.

МОП транзистор с p– каналом обогащенного типа с правильно поданным напряжением смещения показан на рис. 23–14.

Рис. 23–14. Правильно смещенный МОП транзистор обогащенного типа с р– каналом.

Заметим, что ЕСИ делает сток МОП транзистора отрицательным по отношению к истоку. ЕЗИ также делает затвор отрицательным по отношению к истоку. При увеличении ЕЗИ и подаче на затвор отрицательного потенциала, появляется заметный ток стока. Подложка обычно соединяется с истоком, но в отдельных случаях подложка и исток могут иметь различные потенциалы.

МОП транзисторы могут быть изготовлены с n– каналом обогащенного типа. Эти устройства работают с положительным напряжением на затворе так, что электроны притягиваются по направлению к затвору и образуют канал n– типа. В остальном они работают так же, как и устройства с каналом р– типа.

Схематическое обозначение МОП транзистора с n– каналом обогащенного типа показано на рис. 23–15. Оно аналогично обозначению устройства с р– каналом за исключением того, что стрелка направлена к подложке, обозначая канал n– типа. Правильно смещенный МОП транзистор с n– каналом обогащенного типа показан на рис. 23–16.

Рис. 23–15. Схематическое обозначение МОП транзистора обогащенного типа с n– каналом.

Рис. 23–16. Правильно смещенный МОП транзистор обогащенного типа с n– каналом.

МОП транзисторы с изолированным затвором обычно симметричны, как и полевые транзисторы с р-n– переходом. Следовательно, сток и исток можно поменять местами.

23-3. Вопросы

При работе с МОП транзисторами необходимо соблюдать некоторые меры предосторожности. Важно проверить по данным производителя максимальное значение ЕЗИ. Если ЕЗИ будет слишком большим, то тонкий изолирующий слой разрушится, и транзистор выйдет из строя. Изолирующий слой достаточно чувствителен и может быть поврежден статическим зарядом, появляющимся на выводах транзистора. Электростатические заряды с пальцев могут перейти на выводы МОП транзистора, когда вы касаетесь его руками или при монтаже.
