Башня главного калибра, вид сзади.

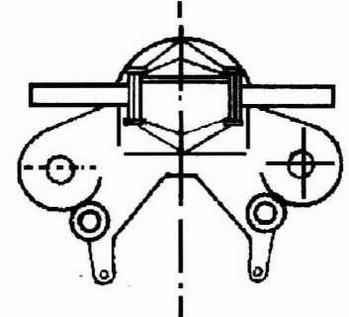

Дальномер башни главного калибра.

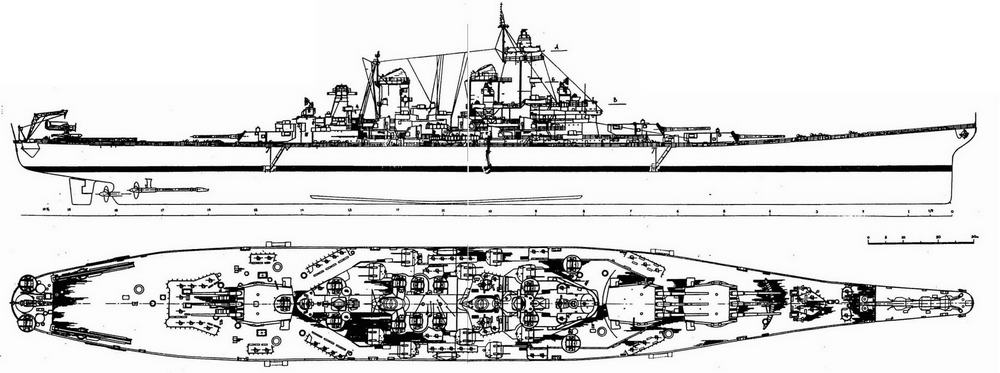

Линкор «АЙОВА» 1943 г.

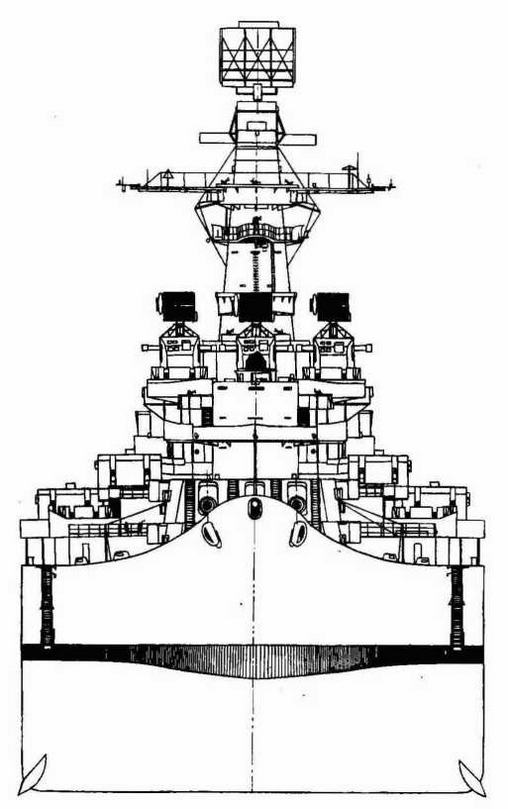

Вид с носа.

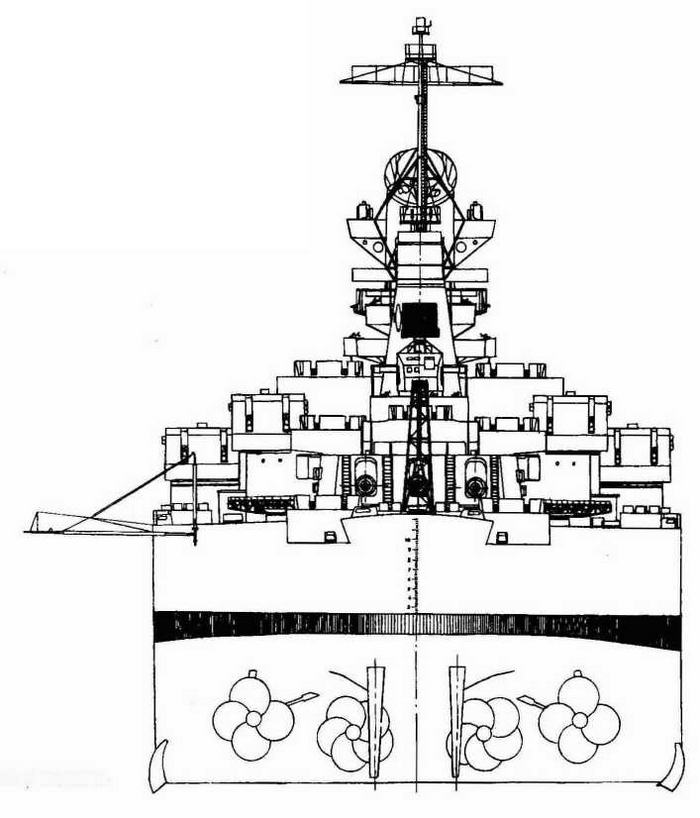

Вид с кормы.
Этот снаряд способен разрушить 597-миллиметровую поясную броню с дистанции 9144 м, а 324-миллиметровую броню — с дистанции 27432 м. Достоверных данных о скорострельности 406-мм артиллерийской установки нет, однако известно, что за один час все девять орудий способны выпустить около 1080 снарядов.
В качестве универсальной артиллерии установлены 127-миллиметровые орудия в 38 калибров, которые размещались (до модернизации) по 2 в 10 башнях. Эти башни располагались таким образом, что четыре могли вести огонь в носовых и кормовых углах, а шесть — на траверзах. Максимальный угол возвышения 127-миллиметровых орудий составляет 85°, а дальность стрельбы — 16 070 м при угле возвышения 45°.
Зенитная артиллерия была представлена 40-миллиметровыми автоматами Bofors в 56 калибров и 20миллиметровыми автоматами Oerlikon в 70 калибров. Количество зенитных автоматов на кораблях серии варьировалось год от года. Так, на "Нью-Джерси" в мае 1943 года имелось восемьдесят 40-миллиметровых и сорок девять 20-миллиметровых зенитных автоматов. В августе 1945 года количество последних было сокращенно до 43. На линкоре "Айова" после вступления в строй тех и других было по 60, а в декабре 1944 года 40-миллиметровых автоматов стало 76, а 20-миллиметровых 52. 40-миллиметровые автоматы представляли собой счетверенные артиллерийские установки с противопульными щитами. 20-миллиметровые автоматы — одноствольные (либо двухствольные) открытого типа, устанавливались в основном на верхней палубе корабля.

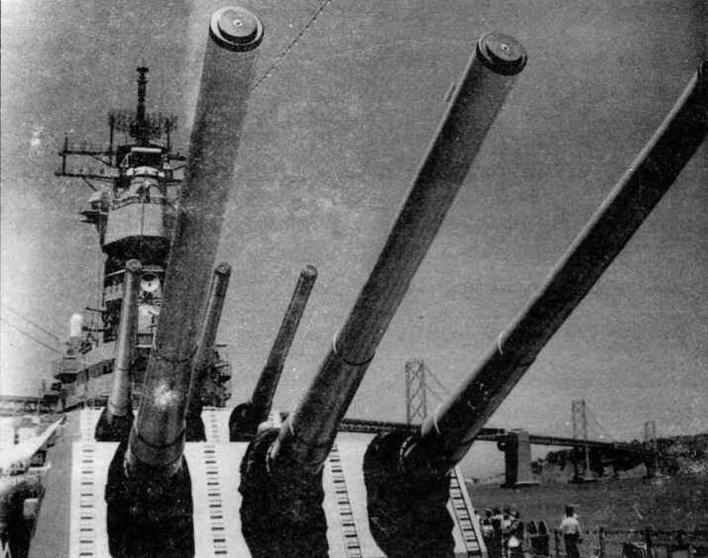

Носовые башни главного калибра 406 мм (фото из архива Ю.М.Шедякова).
Пост управления огнем 127-мм орудиями.

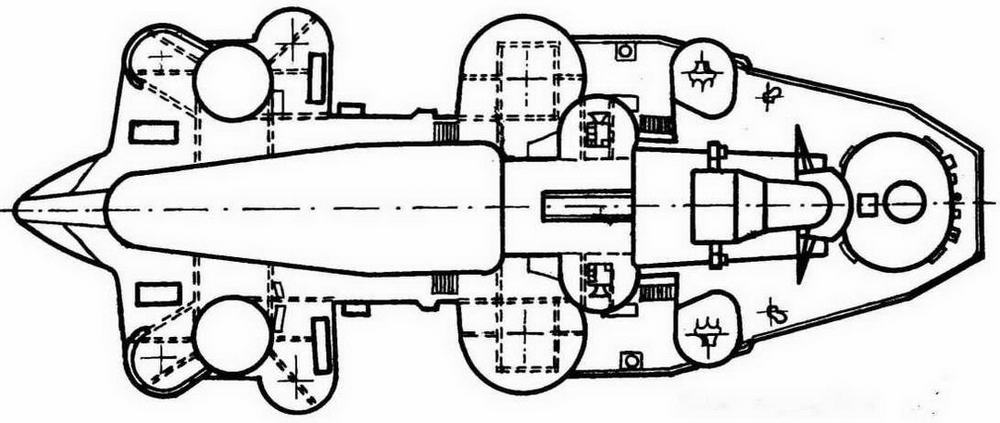

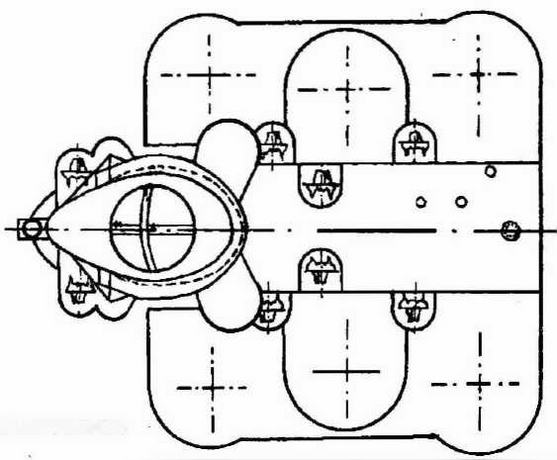

Вид сверху (без антенны РЛС).
Сравнительная характеристика глубины проникновения 406-миллиметрового снаряда орудия в 50 калибров (вес снаряда 1225 кг, начальная скорость 762 м/с) и 406-миллиметрового снаряда орудия в 45 калибров (вес снаряда 1225 кг, начальная скорость 701 м/с)
С расстояния,м
Проникновение, мм
поясное
палубное
9144
664/597
43/47
18 288
509/447
99/109
27432
308/324
169/194
Примечание: в числителе - характеристики орудия в 50 калибров, в знаменателе - орудия в 45 калибров
Баллистика снаряда 406-миллиметрового орудия при уменьшенном заряде
Масса снаряда, кг
1225
862
Скорость снаряда начальная, м/с
549
632
Дальность стрельбы, м
22112
25009
Характеристики орудий линейного корабля "Айова"
Калибр орудий
406-мм/50
127-мм/38
40-мм/60
20-мм/70
Масса снаряда, кг 1225 Скорость начальная, м/с 762 Дальность стрельбы
24,43792
0,898
0,122
максимальная, м Угол возвышения
38720
16070
10058
4389
максимальный, °
45
85
90
90

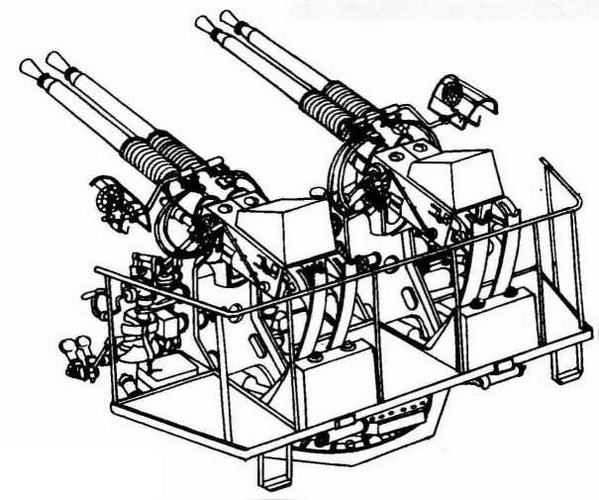

40-мм/56 автомат BOFORS

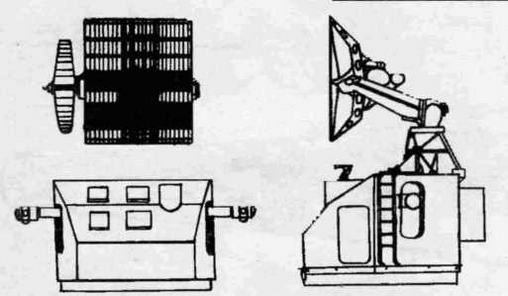

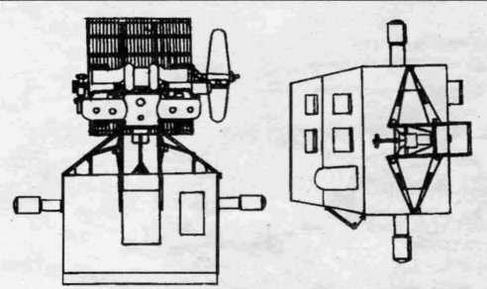

Антенна поисковой РЛС, вид спереди.
Вид сбоку.
Вид спереди.
Вид сзади.

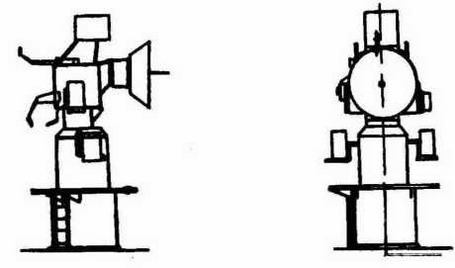

Вид сверху. 20-мм автомат OERUKON

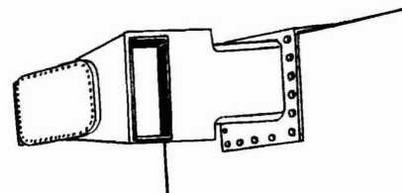

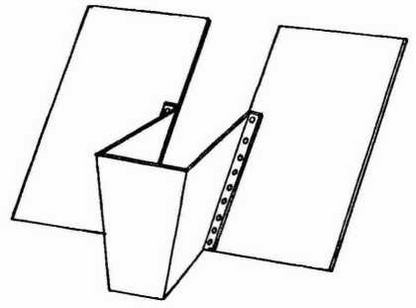

Щит автомата.
Вид спереди.

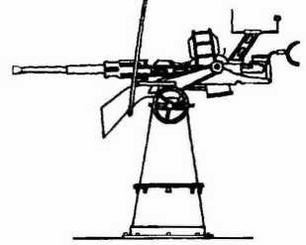

Вид сбоку.

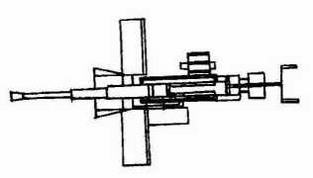

Вид сверху.
Кормовой дальномер главного калибра.
Площадка 40-мм автоматов.
Мостики надстройки.
Приборы управления огнем 40-мм автоматов.
