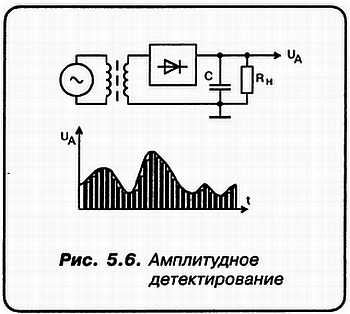

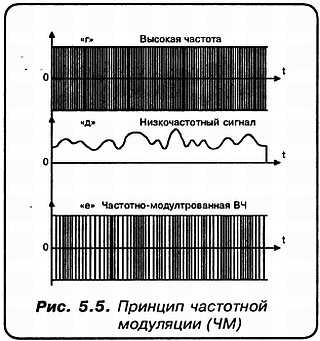

«С»: Поздравляю! Ты поведал нам об устройстве и принципе работы ПРИЕМНИКА ПРЯМОГО УСИЛЕНИЯ, в просторечии — ПРЯМИКА!
«Н»: А что, применяются и иные блок-схемы?
«С»: Вне всякого сомнения! Поскольку приемники прямого усиления имеют немалое количество очень серьезных недостатков. Ну, например, начинающие радиолюбители часто строят простенькие транзисторные «прямички». Но ТОЛЬКО для диапазонов длинных и средних волн!
«Н»: А почему их нельзя применить и для диапазона коротких волн?
«А»: Прежде всего потому, что входной настраиваемый колебательный контур (или целая система колебательных контуров), получивший в технической литературе наименование ПРЕСЕЛЕКТОР, не обладает сколько-нибудь существенной избирательностью в диапазоне коротких волн!
«Н»: А что такое вообще — ИЗБИРАТЕЛЬНОСТЬ?
«А»: Вернемся к нашему избирательному контуру. И, в частности, к его АЧХ (см. рис. 5.8).
«Н»: А что это за вертикальные линии на рисунке, обозначенные как f1; f2; f3 и f4?
«А»: Здесь я представил вполне реальную ситуацию, когда в эфире, кроме станции с несущей частотой f0, работают еще и другие радиостанции. Вот их частоты и соответствуют изображенным на рисунке вертикальным линиям!
Но ты ведь не хочешь слушать и их тоже, причем ВСЕ СРАЗУ?!
«Н»: Так я же ничего не расслышу!
«А»: Ну так твой преселектор и помогает тебе настроиться на одну из них, в данном случае это и будет частота f0!
«С»: При этом обрати внимание, что амплитуды сигналов, развиваемые на антенном входе всеми пятью радиостанциями — РАВНЫ!
«Н»: Я отлично это вижу! Но заметил еще и то, что частоты f1 и f4 — совсем не воспринимаются преселектором, а частоты f2 и f3 — только частично…
«А»: Только те частоты, которые накрываются «колоколом» и проходят преселектор!
Но обрати внимание, что частота f0 при этом еще и возрастает по амплитуде!
Повторим еще раз, что КОЛЕБАТЕЛЬНЫЙ КОНТУР УСИЛИВАЕТ приходящие сигналы, частоты которых равны или очень близки его резонансной частоте!
«Н»: На нашей блок-схеме, кстати, я никакого преселектора не вижу!
«С»: Да потому, что его там просто нет! Кстати, «в последнее время стало модным разливать чай через ситечко»! Я это к тому, что нам будет удобнее, наряду с блок-схемами, пользоваться также СТРУКТУРНЫМИ СХЕМАМИ! Тогда, с учетом пожеланий Незнайкина, я изображу структурную схему приемника прямого усиления рис. 5.9.
«А»: Информация к размышлению, Незнайкин! — Z1 — преселектор; A1 — УВЧ; U1 — амплитудный детектор; А2 —УНЧ; BF1 — телефоны или динамик.
«С»: Я полагаю, дорогой Аматор, что в дальнейшем мы будем прибегать только к структурным и принципиальным электрическим схемам!
«А»: Очень хорошо! Я придерживаюсь того же мнения, уважаемый Спец!
«Н»: Принято единогласно!.. Но у меня вопрос относительно изображенной выше характеристики преселектора. И, в связи с этим, о бесполезности «прямика» в диапазоне КВ…
«С»: Выкладывай, дорогой Незнайкин! Мы для этого и собрались!
«Н»: Расстояние между частотами f1; f2; f3 и f4 выбрано случайно?
«С»: Не совсем!.. В современном мире огромное количество радиостанций! И вопрос о том, что надо предпринять, чтобы они не мешали друг другу, непрерывно решается в течение вот уже многих десятков лет! В диапазонах длинных, средних и коротких волн интервал по частоте выбран равным 9 кГц в Европе. А в Америке и Японии даже 10 кГц.
При таком распределении частот получается, что в диапазоне ДВ размещается 28 каналов, а в СВ — 120 каналов! Но только в европейском регионе число радиостанций значительно больше числа каналов!
