«Н»: А если его ЭДС, например, пять вольт?
«А»: Тогда выполненная работа соответствует ПЯТИ ДЖОУЛЯМ! Кстати, один джоуль — это работа по поднятию груза весом в 109 грамм на высоту в ОДИН МЕТР!
«Н»: Ты употребил еще такое выражение, как «электрическая цепь». Верно? Объясни, что это такое?
«А»: Смотри, Незнайкин и слушай… Источник тока, а им может быть, например, батарейка, аккумулятор, солнечный элемент и т. д., уже сам по себе, в силу внутренних, порой очень сложных электрических процессов, на своих внешних выводах (или электродах) имеет некоторую разность электрических состояний. А это и есть ЭДС! Но когда мы соединяем какой-либо проводящей системой эти электроды, по этой системе начинает протекать электрический ток. Так вот, эта внешняя, проводящая электрический ток, система именуется ЭЛЕКТРИЧЕСКОЙ ЦЕПЬЮ.
«Н»: Ты бы попроще! Я же тебе не Спец… Не отрывайся от земли.
«А»: Ладно, не бурчи… Соедини выводы батарейки лампочкой и вот тебе простейшая электрическая цепь! Ток идет, лампочка светит! Красота! Кстати, как ты думаешь, что будет характеризовать такая вот дробь:
ЭДС/Ток =?
«Н»: …Если не ошибаюсь, эта величина называется — СОПРОТИВЛЕНИЕ?
«А»: Ты не ошибаешься! Заодно, раз уж об этом зашел разговор, давай переходить на стандартную, международную систему электротехнических символов. В ней вышеприведенная формула запишется так:
U/I = R.
Здесь R — сопротивление, U — напряжение, I — ток.
Запомним еще, что:
1 вольт = 1000 милливольт = 1000000 микровольт (мкВ);
1 ампер = 1000 миллиампер = 1000000 микроампер (мкА);
1 Ом = 0,001 килоом = 0,000001 мегаома (МОм).
Или, что более привычно:
1 МОм = 1000 кОм = 1000000 Ом.
«Н»: А больше никакие единицы для токов, напряжений и сопротивлений не применяются?
«А»: Напротив, достаточно часто применяются. Да вот, например:
1 микроампер = 1000 наноампер (нА) = 1000000 пикоампер (пА);
1 гигаом (ГОм) = 1000 мегаом = 1000000 кОм = 1000000000 Ом;
1 киловольт (кВ) = 1000 вольт.
Полагаю, что вышеперечисленными единицами мы с тобой вполне обойдемся. Ну вот, а теперь прошу вопросы.
«Н»: Неужели вся электроника, по большому счету, базируется на применении закона Ома, как это мне приходилось слышать?
«А»: Один широкоизвестный литературный герой произнес фразу, которая как нельзя более кстати подойдет в качестве краткого ответа на поставленный тобой вопрос. Вот она: «Ни в коем случае и никогда!» И хотя закон Ома прочно лежит в фундаменте электроники, но только как ОДИН из ее краеугольных камней! И потом, в представленном виде, закон Ома описывает только цепи постоянного тока.
«Н»: А какие еще бывают цепи?
«А»: В общем случае — частотно-зависимые цепи переменного тока! А там и математическое описание, и физическая суть много сложнее! Но… давай торопиться медленно.
«Н»: А мы уже в состоянии перейти к рассмотрению цепей переменного тока?
«А»: Да еще не совсем, дружище! Нам еще осталось рассмотреть так называемое параллельное и последовательное соединение. И еще кое-что исключительно важное для понимания сути происходящих процессов… Вот мы говорили об электрической цепи и упоминали об электрической лампочке. Давай теперь изобразим это на бумаге.
«Н»: Только я сам нарисую! У тебя там где-нибудь не найдется лампочки?
«А»: Зачем она тебе?
«Н»: Да чтобы изобразить ее на рисунке, конечно же!

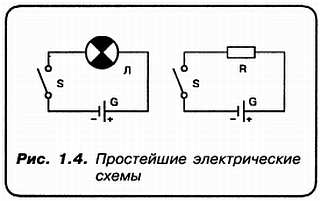

«А»: Да, но для этого совершенно необязательно заканчивать художественный институт! Весь мир уже много десятилетий как изображает электротехнические цепи любой сложности с помощью условных обозначений! Вот я зарисовал несколько простейших цепей. Смотри (рис. 1.4)!
«Н»: Где-то я уже что-то подобное видел. Слева, очевидно, изображена цепь с электрической лампочкой. Верно? А справа я не знаю. И потом, что это за разрыв в цепи?
«А»: Верно, слева обозначена цепь обыкновенного карманного фонарика. Она как видишь, может быть реализована с помощью всего трех элементов! Собственно лампочки, изображенной в виде кружка с двумя заштрихованными секторами, батарейки и выключателя, который ВСЕГДА изображается в виде разрыва цепи. То есть в выключенном состоянии.
«Н»: Понял. С левым рисунком вопросов нет…
«А»: И последнее… Никогда не называй подобные изображения рисунком! Ни простые, ни сложные! Тебя «не поймут»! Так как это не принято ни в электротехнике, ни в электронике. Только — ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ! Усек?
