«Н»: Вполне! Так что же за элемент изображен справа?

«А»: А самое обыкновенное электрическое сопротивление, о котором мы уже говорили! То самое R!. Кстати, в электронике этот элемент именуется исключительно — РЕЗИСТОР!

«Н»: А для чего он нужен? Ведь, как я понял, он не светит и не греет?

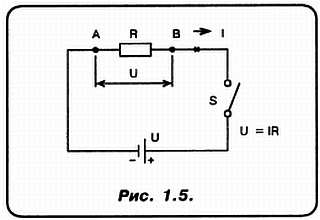

«А»: Светить, он конечно, не светит! А вот относительно того, что он не греет, согласиться с тобой никак нельзя! А ну давай-ка этот рисуночек, то есть я хотел сказать — эту принципиальную электрическую схему нарисуем отдельно (рис. 1.5)!

«Н»: Эта стрелка, судя по всему, должна символизировать прохождение электрического тока. Так?

«А»: Так! Закон Ома мы с тобой уже усвоили. Потому ответь мне, что это значит, если, на резисторе R имеет место падение напряжения, равное U? И, кроме того, через этот резистор течет ток, равный I?

«Н»: Постой!.. Какое падение?

«А»: Ах да, я забыл упомянуть, что выражение «падение напряжения» эквивалентно выражению «между выводами резистора А и В приложено напряжение U». В данном случае, когда замкнута электрическая цепь, все напряжение, которое вырабатывает батарейка (она же ИСТОЧНИК НАПРЯЖЕНИЯ) приложено к выводам резистора А и В. Но мы отвлеклись, а ты так и не ответил на мой вопрос!

«Н»: Ну, это, очевидно, просто значит, что через соответствующий резистор течет и соответствующий ток!..

«А»: Не догоняешь, Незнайкин! Это значит слегка больше, чем ты думаешь! А именно, что ПРОИЗВЕДЕНИЕ ТОКА И НАПРЯЖЕНИЯ соответствует ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ, которая, выделяясь на данном резисторе, преобразуется в ТЕПЛОТУ!

I x U = Р;

1 АМПЕР х 1 ВОЛЬТ = 1 ВАТТ!

Говорят также, что если по резистору R протекает ток I, то выделяется электрическая мощность, равная:

I2 x R = Р.

«Н»: И это все, на что способен резистор?

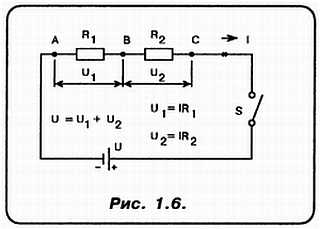

«А»: Далеко не все! А теперь, Незнайкин, я жду от тебя разумных пояснений относительно принципиальной схемы, которую предлагаю твоему вниманию теперь. Вот на этом рис. 1.6.

«Н»: Попробую… Как заметил однажды т. Сталин — «Попытка не пытка, не так ли, товарищ Берия?» Итак, пойдем простым логическим путем… На схеме я вижу два резистора, включенных один за другим…

«А»: Насчет логического пути — пойдем лучше вместе! Кстати, в технике подобное включение именуется ПОСЛЕДОВАТЕЛЬНЫМ.

«Н»: Принято… Постой, но ведь через оба резистора течет один и тот же ток! А отсюда следует, что на каждом из этих резисторов имеет место падение напряжения. ПРОПОРЦИОНАЛЬНОЕ величине сопротивления данного резистора!

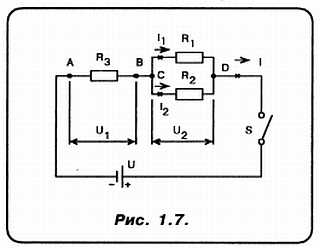

«А»: Молодцом! А теперь даю еще одну вводную. Объясни, как работает принципиальная электрическая схема, изображенная теперь (рис. 1.7)?

«Н»: У меня возникли проблемы с подсчетом напряжения U2, которое падает на резисторах, включенных параллельно…

«А»: Я тебе помогу. Следи за ходом моей шахматной мысли! В точке «С» ток I разветвляется на два тока, соответственно I1 и I2:

I1 + I2= I.

С другой стороны:

U2 = I x Rэкв

Rэкв = (R1•R2)/(R1 + R2),

I1R1 = I2R2 = U2.

При этом резисторы R1 и R2 образуют, так называемое ПАРАЛЛЕЛЬНОЕ соединение. Значит, чем БОЛЬШУЮ величину будет иметь, например, резистор Rэкв — тем МЕНЬШИМ будет ток I! Ну вот, после этого можно перейти и к более интересным вещам!
