— индекс винтовки;

— порядковый номер винтовки;

— год и месяц изготовления;

— клеймо ОТК предприятия-изготовителя;

— клеймо представителя заказчика;

— номер оптического прицела.

1.6.2. На ящике с винтовкой наносится следующая маркировка:

— на крышке надпись «ОСВ-96», количество винтовок в ящике (1 шт.), заводской номер уложенной винтовки и надпись «Брутто кг»;

— на торцевых стенках ящика: манипуляционные знаки «верх», «хрупкое, осторожно» и «боится сырости», индекс винтовки, заводской номер уложенной винтовки, обозначение ингибитора, способ консервации и дата консервации.

1.6.3. Ящик обвязываются проволокой, пропущенной через специальные отверстия. Проволока завязывается и на ее концах ставятся две пломбы.

1.7. Упаковка

1.7.1. Винтовка, запасные части и принадлежности консервируются в противокоррозионную бумагу УНИ ГОСТ 16295-93, укладываются в пакеты из полиэтиленовой пленки, герметизируются и затем помещаются в соответствующие отделения чехла. Чехол помещается в пакет из полиэтиленовой пленки, герметизируется и укладывается в ящик.

В каждом ящике размещаются по одной винтовке. Срок хранения в упаковке изготовителя в сухих, неотапливаемых хранилищах — 10 лет.

ВНИМАНИЕ! ПРИ РАСКОНСЕРВАЦИИ ВИНТОВОК И ПРИНАДЛЕЖНОСТИ ПРОТИВОКОРРОЗИОННУЮ БУМАГУ НЕОБХОДИМО НЕМЕДЛЕННО УДАЛИТЬ ИЗ ЧЕХЛОВ И УНИЧТОЖИТЬ МЕТОДОМ СЖИГАНИЯ НА СПЕЦИАЛЬНО ОТВЕДЕННЫХ МЕСТАХ.

Распломбирование ящиков и их использование проводятся в установленном порядке.

При работе с консервационными материалами соблюдать правила, изложенные в «Памятке», расположенной на внутренней стороне крышки ящика.

2.1. Коробка ствольная

2.1.1. Коробка ствольная 2, в соответствии с рисунком 1.3, служит для соединения частей и механизмов винтовки, направления движения затворной рамы.

Коробка ствольная, в соответствии с рисунком 2.1, включает в себя ствол 5 и собственно коробку 14 с прикладом 15.

Ствол предназначен для сообщения движения пули в заданном направлении, придания ей вращения и начальной скорости. Канал ствола имеет восемь нарезов, идущих слева вверх направо. В казенной части капал ствола гладкий и сделан» о форме гильзы, эта часть канала служит для размещения патрона и называется патронником.

Снаружи на дульной части ствол имеет резьбу для навинчивания дульного тормоза 1. Дульный тормоз уменьшает усилие отдачи при выстреле. От отворачивания дульный тормоз фиксируется штифтом 2, расположенным в основании 22. В основании установлена стойка 4. В стойке помещено основание мушки с мушкой 3. Положение мушки регулируется по высоте (ввинчиванием или вывинчиванием) и по горизонту (перемещением основания мушки);

Рис. 2.1 — Коробка ствольная.

1 — тормоз дульный; 2 — штифт, 3 — мушка; 4 — стойка; 5 — ствол; 6 — обойма; 7 — трубка газоотводная; 8 — ручка; 9 — целик; 10 — корпус, 11 — казенник; 12 — ось; 13 — планка; 14 — коробка; 15 — приклад; 1б — затыльник; 17, 18 — зацепы; 19 — сошка; 20 — опора; 21 — фиксатор; 22 — основание

На стволе размещены:

— обойма 6 с трубкой газоотводной 7, служащие для направления отводимых из ствола пороховых газов к поршню;

— ручка 8 для переноса винтовки. Ручка занимает два фиксированных положения:

в сторону казенника, для переноса винтовки в боевом положении;

в сторону дульной части ствола, для переноса винтовки в сложенном положении.

Ручка имеет возможность проворачиваться на стволе.

На казенной части ствола надета опора 20, которая закреплена казенником 11 и от проворота удерживается газоотводной трубкой.

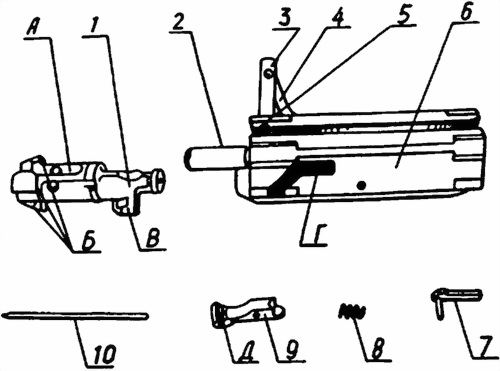

Казенник воспринимает нагрузку от выстрела через упоры. Вставка, размещенная внутри казенника, обеспечивает предварительный разворот затвора при запирании канала ствола. В левой части казенника имеется канал для захода поршня затворной рамы. Сверху на казеннике закреплен корпус 10 прицельного приспособления. На корпусе размещены барабан с подпружиненным целиком 9. На барабане нанесены цифры от 2 до 13, которые обозначают дальности стрельбы в сотнях метров.

Рис. 2.2 — Коробка ствольная (вид снизу).

1 — стойки сошки; 2 — защелка; 3 — рукоятка; 4 — серьга

А — окно для магазина; Б — отражающий выступ; В — окно для спускового механизма

В походном положении винтовки и при стрельбе с оптическим прицелом корпус 10 и стойка с основанием мушки находятся в горизонтальном положении.

Опора 20 служит для присоединения сошки 19. Опора имеет фиксатор 21 для замыкания винтовки в сложенном состоянии и зацеп 18 для фиксации рукоятки 3, в соответствии с рисунком 2.2, при нахождении винтовки в боевом положении. В походном положении стойки сошки 1 развернуты назад вдоль ствола и скреплены защелкой 2.
