Объем топливного склада зависит от надежности и регулярности поставок угля на ТЭС, а также от мощности ТЭС, точнее – от максимального расхода топлива. Для разгрузочных работ и перемещения угля на тракт топливоподачи топливные склады оборудуют необходимыми механизмами: штабелеукладчиками, кранами-перегружателями с мостовыми грейферными кранами, бульдозерами, скреперными установками.

Условия хранения топлива на складах определяются характеристиками угля: некоторые марки углей с высоким выходом летучих, например, склонны к самовозгоранию. Для предупреждения этого явления используют уплотнение топливных штабелей с помощью бульдозеров. В некоторых случаях гладкоукатанные откосы штабеля покрывают специальным лаком, а его поверхность – отработавшим маслом. При складировании сухих углей приходится принимать меры для ограничения их пыления. Известны случаи, когда вокруг топливного склада высаживали защитную лесополосу.

Для подачи угля со склада или непосредственно с места разгрузки в бункеры котельного цеха используют обычно конвейеры с резиновыми лентами. По пути к этим бункерам уголь проходит через дробильное помещение, так как мельницы, установленные в котельном цехе, не приспособлены к измельчению крупных кусков топлива. При одноступенчатом дроблении максимальный размер поступившего на ТЭС угля с 200–250 мм уменьшается до 15–60 мм. Если на ТЭС поступает уголь с кусками размера «плита» (до 800–1000 мм), то приходится устанавливать оборудование для двухступенчатого дробления топлива. Для некоторых видов твердого топлива (антрацитовый штыб, торф, отсевы каменных углей) дробилки на тракте топливоподачи вообще не требуются.

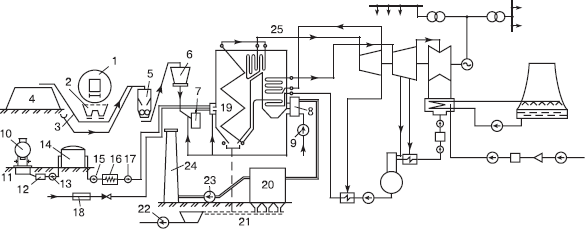

Рис. 3.1. Технологическая схема паротурбинной электростанции на минеральном топливе: 1 – вагоноопрокидыватель; 2 – приемный бункер; 3 – узел пересыпки; 4 – угольный склад; 5 – дробильное отделение; 6 – бункер сырого угля котельной; 7 – мельница; 8 – воздухоподогреватель; 9 – дутьевой вентилятор; 10 – цистерна с мазутом; 11 – обогреваемый межрельсовый лоток; 12 – приемный резервуар; 13 – насос; 14 – основной резервуар; 15 – насос первого подъема; 16 – паровые подогреватели; 17 – насосы второго подъема; 18 – газорегулировочный пункт; 19 – котёл; 20 – электрофильтр; 21 – каналы гидрозолоудаления; 22 – багерный насос; 23 – дымосос; 24 – дымовая труба; 25 – паропровод свежего пара

Для того чтобы не перегружать дробилки углем, который не содержит крупных кусков, перед дроблением устанавливают грохоты. Это снижает расход электроэнергии на дробление и уменьшает вероятность замазывания дробилок наиболее мелкими (а значит – более влажными) частицами топлива.

Подготовленная на тракте топливоподачи дробленка поступает в бункер сырого угля (БСУ), расположенный непосредственно в котельном цехе. Обычно БСУ выполняют бетонными с железненными поверхностями или металлическими, с гладкой внутренней поверхностью (для обеспечения полного их опорожнения при срабатывании топлива).

При работе ТЭС на влажных углях, обладающих низкими сыпучими свойствами, бункер выполняется с крутонаклонными, а иногда даже с вертикальными стенками. Вторым средством для устранения сводообразования и зависания влажного топлива в бункерах является увеличение выходного отверстия. Причем увеличение размеров только по направлению движения питателя сырого угля не дает желаемого эффекта. Поэтому для особо влажных бурых углей иногда применяют специальные комбинированные питатели сырого угля.

При использовании менее влажных каменных углей проблемы схода топлива из бункера возникают реже, но и для них требуется, чтобы угол наклона стенок бункера был не менее 60°, а сечение выходных горловин – не менее 700x700 мм.

Питатели сырого угля не только подают твердое топливо из бункера в размольное устройство, но и регулируют подачу топлива. Конструкции питателей сырого угля (ПСУ) могут быть самыми разными, но наибольшее распространение получили ленточные и скребковые ПСУ. Подача топлива на ленточных питателях регулируется положением плоского шибера, изменяющего высоту слоя топлива на ленте, или изменением скорости движения самой ленты. Достоинством ленточных ПСУ является возможность подачи топлива от бункера к мельнице на значительное расстояние.

Скребковые питатели устроены по-другому: у них слой топлива перемещается вдоль гладкого неподвижного стола при помощи множества последовательно установленных и шарнирно соединенных между собой скребков. Подача топлива, как и в случае ленточных питателей, регулируется шиберами, влияющими на толщину слоя, или плавным изменением скорости движения скребков.

От питателей сырого угля к мельницам топливо поступает по течкам, которые также могут создать трудности для бесперебойной подачи топлива в котел. Во избежание застревания в них топлива, течки должны иметь достаточно большой диаметр (от 250 мм при расходе топлива 5 т/ч до 800 мм при расходе 180 т/ч) и располагаться вертикально или под определенным углом к горизонту (не менее 60° для влажного топлива или 50° – для сухого, при условии обогрева течек).

На современных котлах молотковые и среднеходные мельницы (см. ниже) работают под давлением. В таких случаях на течках рекомендуется последовательно устанавливать две мигалки с принудительным открытием.

После течки дробленый уголь попадает в мельницу (впрочем, в некоторых случаях, при работе на высоковлажных углях, мельнице предшествует подсушивающее устройство, в котором за счет теплоты газа или газо-воздушной смеси испаряется часть влаги топлива). Но прежде чем будет дано описание различных типов мельниц, нужно познакомиться с основными характеристиками угольной пыли.
