Газомазутные котлы не нуждаются в холодной воронке: нижняя часть топочной камеры у них представляет собой слабонаклонный под, закрытый экранными трубами. Конструкция конвективных поверхностей нагрева учитывает отсутствие золовых частиц в дымовых газах. Легче решаются проблемы очистки дымовых газов (особенно при сжигании природного газа, когда в топливе отсутствуют серосодержащие вещества).

В конструкции конвективных поверхностей нагрева угольных котлов необходимо учитывать наличие в дымовых газах золовых частиц, которые создают проблемы загрязнения и (или) износа труб пароперегревателя и экономайзера. За пылеугольным котлом обязательно должен быть установлен золоуловитель (например, электрофильтр), а в некоторых случаях – еще и весьма дорогие аппараты для очистки дымовых газов от сернистого ангидрида SO2 и оксидов азота NOx (подробнее – в гл. 11–12).

Для преодоления аэродинамического сопротивления конвективных поверхностей нагрева, а также аппаратов для очистки дымовых газов, котельная установка оборудуется дымососом (или дымососами). Исключение составляют только небольшие водогрейные котлы башенного типа, работающие обычно на природном газе. У таких котлов (типа ПТВМ) эвакуация дымовых газов из топочной камеры осуществляется за счет самотяги (рис. 1.5).

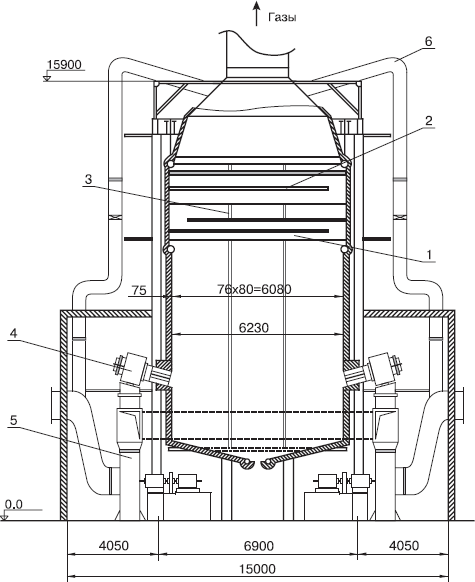

Рис. 1.5. Компоновка модернизированного котла ПТВМ – 100М: 1 – пакеты из мембранных панелей; 2 – пакеты из труб с наружным спиральным оребрением; 3 – экраны мембранные; 4 – горелки (6 шт.); 5 – вентиляторы; 6 – газопроводы рециркуляции

Но в крупных энергетических котлах, даже при использовании башенной компоновки, преодолеть аэродинамическое сопротивление котла и очистного оборудования удается только с помощью мощного дымососа, который подает продукты сгорания к дымовой трубе.

Первичным источником энергии, который используется на тепловых электростанциях, является ископаемое топливо органического происхождения. Горючие вещества, входящие в состав топлива, – углерод С, водород Н и сера S (за исключением небольшой части серы, содержащейся в минеральной массе топлива – сульфатная сера). Кроме горючих веществ, в состав топлива входят кислород О (поддерживает горение, но теплоты не выделяет) и азот N (не участвующий в реакциях горения инертный газ). Кислород и азот иногда называют внутренним балластом топлива, в отличие от внешнего балласта, к которому относят золу и влагу.

Зола (обозначается буквой «А») – это минеральная часть топлива, включающая оксиды кремния, железа, алюминия, а также соли щелочных и щелочноземельных металлов.

Влага топлива (W) подразделяется на внешнюю и гигроскопическую. При длительном хранении твердого топлива в сухом месте оно теряет внешнюю влагу и становится «воздушно-сухим».

Таким образом, если какое-то количество топлива принять за 100 %, то можно записать:

Cr + Hr + Or + Nr + Sлr + Ar + Wr = 100 %. (2.1)

Индекс «r» в этом уравнении обозначает, что речь идет о рабочей массе топлива, полученного на электростанции (за рубежом обычно говорят не «рабочее», a «as receive», то есть «полученное» топливо).

Исключая из рабочего состава всю влагу, можно получить:

Cd + Hd + Od + Nd + Sлd + Ad = 100 %. (2.2)

Индекс «d» в этом уравнении обозначает «dry», то есть «на сухую массу».

Если пойти еще дальше и исключить золу (точнее – минеральную массу), то можно получить состав горючей массы топлива:

Cdaf + Hdaf + Ndaf + Odaf + Sлdaf = 100 %. (2.3)

Индекс «daf» в этом уравнении обозначает топливо – «dry ash free», то есть «сухое и свободное от золы».

Сера со значком «л», входящая в вышеприведенные уравнения, во-первых, не включает серу, входящую в состав золы, и, во-вторых, состоит из двух частей: серы органической и серы колчеданной (Fe2S), которая присутствует в некоторых марках углей в заметном количестве.

Следовательно, можно рассматривать еще и органическую массу топлива, которая не содержит серы колчеданной:

Co + Ho + Oo + No + So = 100 %. (2.4)

Для пересчета состава топлива, величины выхода летучих и теплоты сгорания с одной массы топлива на другую необходимо воспользоваться коэффициентами пересчета, приведенными в табл. 2.1.

Некоторые особенности при пересчете характеристик топлива возникают при использовании сланцев, имеющих повышенное содержание карбонатов. Если для обычных видов топлива горючая масса – это разница 100 – Wr – Аr, то при содержании карбонатов больше 2 % необходимо считать горючую массу по другой формуле:
