Пусковое устройство рельсового типа крепится к верхней части ячейки.

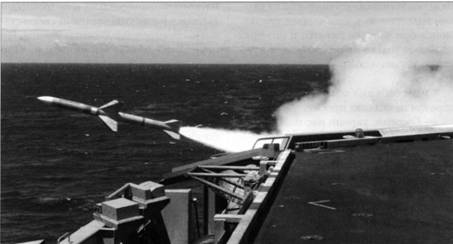

Пуск ЗУР комплекса «Си Спарроу» из пусковой установки Mk29. АВМА «Джон Стеннис».
Заряжание ЗУР комплекса «Си Спарроу» в ячейку пусковой установки типа Mk29. АВМА «Рональд Рейган». 23 июня 2006 г.
Его выпускает по контракту с компанией «Рейтеон» (Raytheon) голландская компания «Фоккер» (Fokker). К задней части «рельса» крепится устройство заряжания ПУ. У каждой ячейки пусковой установки имеются две разрушающиеся при стрельбе крышки – передняя и задняя.
До заряжания в пусковую установку зенитные управляемые ракеты комплекса «Си Спарроу» находятся в контейнерах типа Mk470.
Управление стрельбой пусковой установки Mk29 осуществляет один оператор. Наведение ПУ возможно по азимуту (360°), по углу места – (от -5 до +85°). Максимально возможная боевая скорострельность одной ПУ типа Mk29 составляет три ракеты в минуту.
На начало 2006 г. в США было выпущено около 170 пусковых установок типа Mk29, из которых около 100 штук было закуплено ВМС США. Остальные предназначались военно-морским силам зарубежных стран, присоединившихся к программе по «Си Спарроу».
В приводимой таблице указаны все корабли, на которых установлены ПУ типа Mk29.

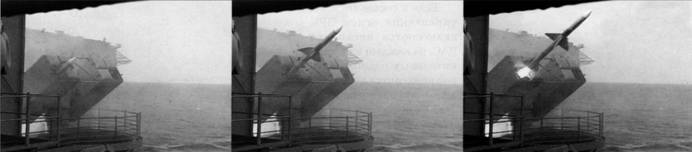

На данной серии кадров хорошо виден процесс выхода ЗУР из ячейки пусковой установки типа Mk29 комплекса «Си Спарроу». В левой крайней части каждого снимка видна часть радиолокатора типа Mk95 системы управления огнем типа Mk91.
Размещение ПУ типа Mk29 на кораблях военно-морских сил США и других стран*
Страна
Класс корабля
Тип корабля
Количество ПУ
Примечание
Бельгия
Фрегат УРО
«Вилинген» (Wielingen)
1
Германия
Фрегат УРО
«Бремен» (Bremen или проект 122)
1
Доп. боезапас 8 ракет
Греция
Фрегат УРО
«Элли» (Elli) — быв. «Кортенаэр» (Kortenaer)
1
Доп. боезапас 16 ракет
Италия
Фрегат УРО
«Лупо» (Lupo)
1
ЗУР «Си Спарроу» или «Аспид» (Aspide)
Нидерланды
Фрегат УРО
«Якоб ван Хемскерк» (Jacob van Heemskerck)
1
Доп. боезапас 16 ракет
Норвегия
Фрегат УРО
«Осло» (Oslo)
1
Доп. безапас 16 ракет
ОАЭ
Фрегат УРО
«Абу-Даби» (Abu Dhabi или «Кортенаэр»)
1
Доп. боезапас 16 ракет
Португалия
Фрегат УРО
«Васко да Гама» (Vasco da Gama)
1
США
Атомный многоцелевой авианосец (АВМА)
«Нимиц» (Nimitz)
3
АВМА
«Энтерпрайз»
3
Многоцелевой авианосец (АВМ)
«Китти Хок» (Kitty Hawk)
3
АВМ
«Джон Ф. Кеннеди» (John F. Kennedy)
3
Эсминец/эсминец УРО
«Спрюэнс» (Spruance)
1
Доп. боекомплект 16 ракет
Универсальный десантный корабль (УДК)
«Уосп» (Wasp)
2
Доп. боекомплект 16 ракет
Универсальный транспорт снабжения
«Сакраменто» (Sacramento)
1
Универсальный транспорт снабжения
«Сапплай» (Supply)
1
Турция
Фрегат УРО
«Явуз» (Vavuz или МЕКО 200TN)
1
Доп. боезапас 16 ракет
Фрегат УРО
«Барбаросса» (Barbaras или МЕКО 200TN НА)
1
Доп. боезапас 16 ракет
Чили
Фрегат УРО
«Кортенаэр»
1
Доп. боезапас 16 ракет
Япония
Эсминец
«Харуна» (Haruna)
1
Доп. боезапас 16—24 ЗУР
Эсминец
«Сиранэ» (Shirane)
1
Доп. боезапас 16—24 ЗУР
Эсминец УРО
«Такацуки» (Takasuki)
1
Только на DD164 и DD165. Доп. боезапас 8—16 ракет
Эсминец УРО
«Хацуюки» (Hatsuyuki)
1
Доп. боезапас 12 ракет
