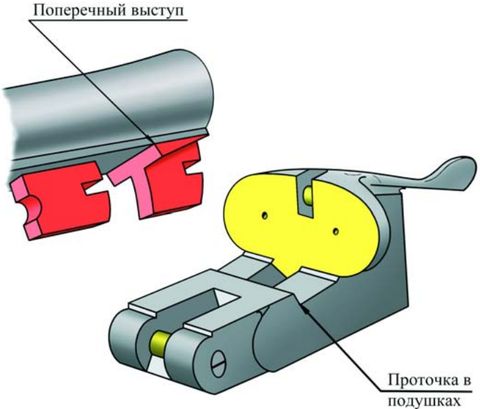

Рис. 7: Затворная система Nimrod в двустволке фирмы "Тиме и Шлегельмильх" (Германия, Зуль, начало XX в.)

Однако многие оружейники задолго до фундаментальных исследований в Нейманнсвальде уже делали успешные попытки создания ружей с полу разгруженными коробками. Одна из первых таких попыток принадлежит зульской фирме "Тиме и Шлегельмильх". В самом начале XX в. фабрика выпустила партию тройников и дорогих садочных горизонталок с затворной системой Nimrod. Дополнительным элементом скрепления в этих ружьях, выполняющим и функцию опорной поверхности, был поперечный выступ в подушках стволов, контактирующий при закрывании оружия с вертикальной проточкой на подушках коробки (рис. 7).

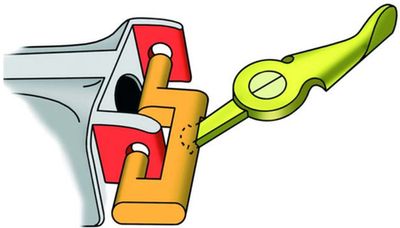

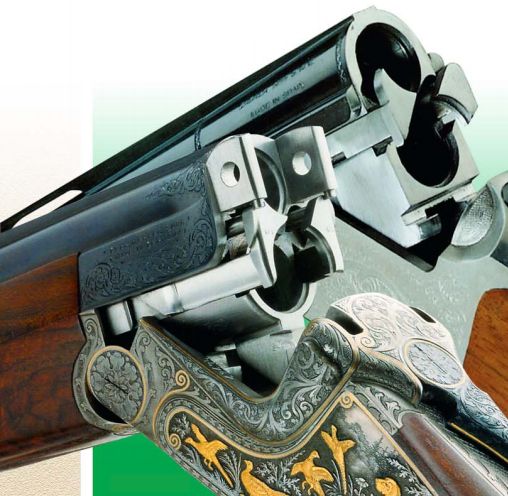

Рис. 8. Кстати, о терминологии. Это не двойной затвор Гринера, а "фирменное блюдо" немецких оружейников – двухзаходное скрепление Густава Керстена (DRP № 141334, около 1900 г. – Ю.М.)

Между тем не совсем понятную на первых взгляд позицию заняли немецкие и австрийские оружейники, которые упорно – на протяжении ста лет – используют в своих вертикалках двухзаходное скрепление Г. Керстена (рис. 8).

Помимо того, что этот запирающий узел не играет никакой роли в удержании стволов от поворота на открывание, он ещё сильно усложняет перезаряжание ружей из-за наличия на казённом срезе двух верхних крюков.

Но не всё так просто в подлунном мире. Оказывается, немецкие и австрийские фирмы используют скрепление Керстена в качестве дополнительной опорной поверхности. Естественно, фасонные болты, заходящие в сквозные гнёзда крюков, подгоняются по минимальному допуску ходовой посадки.

Разумеется, приведёнными примерами творческая мысль оружейников не ограничивается. В следующих тематических разделах мы не раз вернёмся к предмету нашего разговора.

Стволы девяноста процентов современных вертикалок "подвешены" на цельной поперечной оси (ружья группы "браунинг" и "меркель") и цапфах Вудварда.

Начиная с середины XIX в., когда в Европе и США наметился переход от дульнозарядного оружия к "переломкам", заряжавшимся с казны, оружейники запатентовали не менее сотни подвижных соединений стволов с коробкой. Как и полагается в механике, часть изобретений осталась на бумаге, часть дожила до наших дней в единичных, экспериментальных образцах, и лишь незначительное количество жизнеспособных затворных систем материализовалось в оружии, выпускавшемся серийно.

Первые казнозарядные ружья делали с поперечной осью вращения, неразъемно соединявшей коробку с цевьём. К цевью жёстко крепились стволы: в передней части стойкой, а в задней – либо крюком, либо подствольным пальцем. Естественно, при таком способе "подвески" стволов о разгрузке оси не могло быть и речи, в связи с чем затворы ружей быстро расшатывались. В конце 1860-х гг. оружейники почти повсеместно перешли на современный тип опорно-шарнирного сочленения с помощью переднего подствольного крюка и поперечной оси, которую запрессовывали в переднюю часть коробки. Цевье только фиксировало ствольный блок от выпадения при открывании ружья.

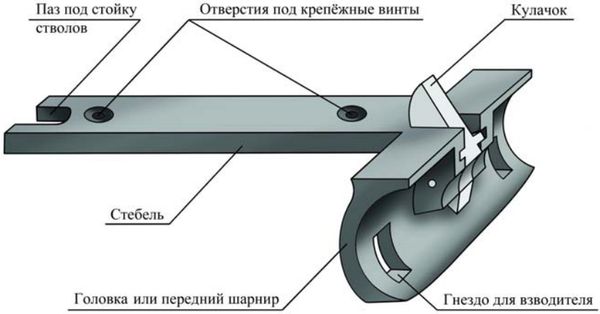

Рис. 9: Основные элементы шарнира цевья бескурковой горизонталки (нажмите для увеличения…).

В большинстве современных моделей ружей подвижная фиксация блока стволов с коробкой обеспечивается шарниром цевья (рис. 9). Его передняя часть, называемая стеблем, упирается в стойку стволов и пристёгивается защёлкой, а головка (или передний шарнир) плотно прилегает к заднему шарниру (см. МР №2, 2006, стр.45) коробки и ограничивает поворот стволов при открывании ружья.

В настоящее время более девяноста процентов поступающих в продажу "переломок" сконструированы на базе двух, наиболее распространённых шарнирных схем: у горизонталок ствольный блок "подвешен" на цельной оси (рис. 10); у вертикалок – либо на оси (ружья группы "меркель" и "браунинг"), либо на цапфах (рис. 11). Цапфы ввинчиваются снаружи в левую и правую подушку коробки и немного выступают изнутри. Впервые такие консольные опоры были внедрены в производство лондонской компанией "Джеймс Вудвард и сыновья" (ВР № 4986, 1913). За истекшие с тех пор 90 лет схема цапфенной подвески принципиально не изменилась. Лишь в 1960-е гг. оружейники начали использовать в бокфлинтах чуть более глубокую посадку стволов за счёт переноса оси вращения почти до уровня середины нижнего ствола, т.е. всего на 2-3 мм выше, чем в первых ружьях Вудварда.

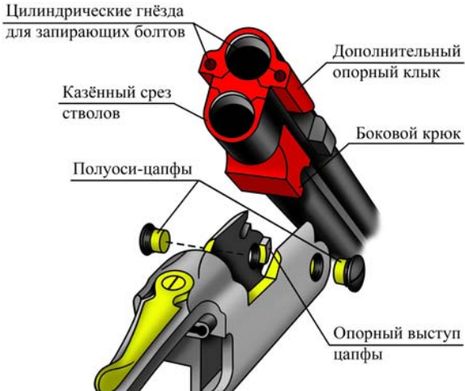

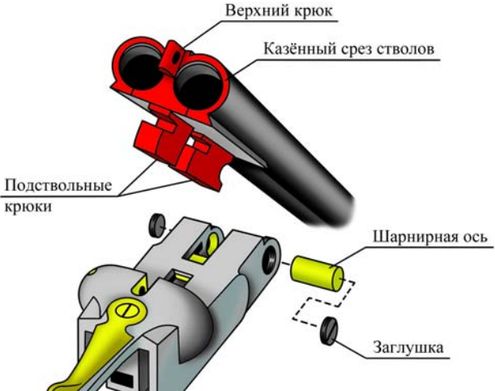

Рис. 10 и 11: Наиболее распространенные шарнирные системы (нажмите для увеличения…).

а – на неподвижной горизонтальной оси (модель ИЖ-54, СССР, Ижевск); 6 – на неподвижных полуосях-цапфах (система Вудварда, серийный бокфлинт фирмы "Пьетро Беретта", Италия, Гардоне Валь Тромпия)

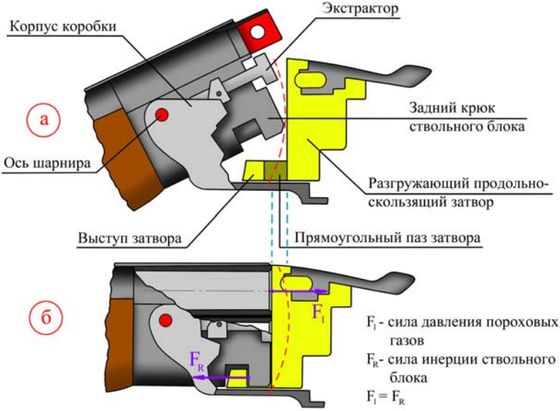

Рис. 12: На ствольных цапфах с поднятой осью вращения и разгружающим продольно-скользящим затвором (система "Збройовка Брно", модель ZH-100, Чехословакия, Брно)
