В заключение вновь возвратимся в первую треть XX века – время, когда изобретатели пытались нащупать оптимальную для вертикалок конструкцию «подвески» стволов. За десять лет до появления бокфлинта «Сюпербритт» американский оружейник немецкого происхождения Фред Адольф (Fred Adolph), эмигрировавший в 1908 г. в США из Германии, сконструировал и изготовил ружьё с вертикальными стволами и несколько уменьшенной, по сравнению с «боссом», высотой коробки. Конструкция шарнирного соединения в бокфлинте американца на целых сорок лет предвосхитила идею Н.И.Коровякова, реализованную в модели ТОЗ-34 (см. МР №3, 2006).

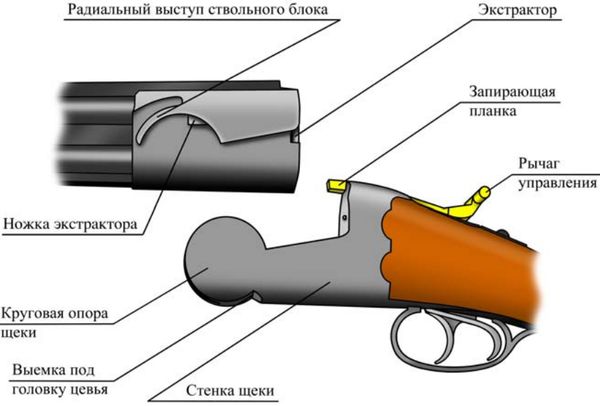

Рис. 20: Затворная система бокфлинта Фреда Адольфа

Затворная система ружья Ф.Адольфа проста до неприличия: на стволах его бокфлинта вообще нет традиционных для вертикалок крюков – ни подствольных, ни боковых. Нет и дополнительных разгружающих поверхностей в коробке. Её щёки от самого щитка идут с постепенным занижением, а затем резко переходят в круговые опоры диаметром около 40 мм и толщиной 4-5 мм (рис. 20). На опоры щёк сажается ствольный блок с радиальными выступами такого же диаметра и толщины и запирается верхней планкой, надвигающейся на казённую часть. Затем стволы окончательно фиксируются цевьём: в задней части головкой с выступающими боковыми «усами», а в передней – защёлкой (рис. 21).

Чтобы раскрыть ружьё нужно потянуть рычаг на себя – планка уйдёт за обрез щитка и стволы повернутся на шарнире. Ограничение поворота стволов обеспечивается головкой цевья, которая упирается в радиальную выемку на нижней стороне коробки. При закрывании ружья рычаг сперва вновь оттягивается на себя, стволы плавно (заметьте – плавно, а не с характерным для «переломок» кляцанием) утапливаются в коробке, затем рычаг под действием пружины возвращается на место.

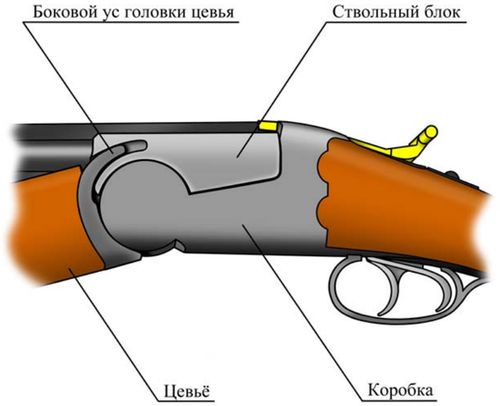

Рис. 21: Вертикалка Фреда Адольфа в полусобранном виде

В вертикалке Адольфа всю нагрузку в момент выстрела воспринимают круговые опоры щёк, точнее их задняя часть, переходящая в стенки. Однако из-за сравнительно большой площади контакта подвижные поверхности шарнира деформации не подвергаются.

«Переломку» Адольфа можно выпускать как с гладкими стволами, так и с нарезными. В последнем случае чуть увеличивается толщина щёк коробки. В отличие от вертикалок Т.Бритта и Д.Хёнига ружьё на круговых шарнирах легче адаптируется к серийному производству. Странно, что оружейниками забыта эта простейшая по конструкции, недорогая и технологичная затворная система.

Например, наши ведущие заводы, выпускающие «переломки», при соответствующем экономическом обосновании, могли бы наладить производство ружья Фреда Адольфа. Предварительно опытные образцы ружей, изготовленные с использованием существующей, минимально доработанной, оснастки необходимо протестировать на живучесть и баллистическую стабильность затворной системы. Разработать пакет конструкторско-технологической документации на базовый вариант вертикалки не составит труда. Коробке ружья легко придать современные формы, вернуться к привычному верхнему ключу запирания и, возможно, нижней планке Браунинга. Взводящую систему и ударно-спусковой механизм можно унифицировать с уже запущенными в серию моделями.

Эволюция запирающего механизма с качающимся рычагом на примере ружей парижской фирмы "Гастин-Ренетт".

С фасонным рычагом и запирающим механизмом Ф.Э. Шнейдера (французский патент №46957, 1860)

С рычагом Д. Дау (ВР №1594, 1862), управляющим планкой Перде

С изобретением казнозарядных ружей в их конструкции появились элементы, обеспечивающие прочное закрепление казённой части стволов с затворной коробкой. До распространения нитропорохов эту роль выполняли почти исключительно нижние узлы запирания, приводимые в действие различными по форме, расположению и функционированию рычагами управления.

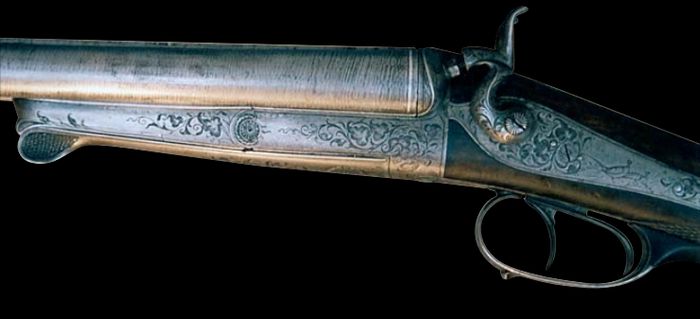

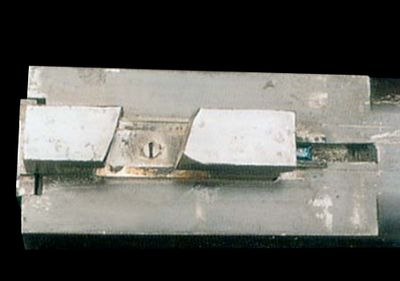

Илл. 1: Система запирания Каземира Лефошэ поворотной личинкой на подствольные крюки. Рычаг нижний, поворотный, заходящий под цевье. Цевье образует с коробкой подвижное неразъемное соединение

Появление верхних и срединных скреплений почти не изменило общей тенденции при разработке новых типов «переломок», и до сих пор нижние узлы запирания остаются наиболее популярными, а зачастую и единственными устройствами для надёжной фиксации стволов со щитком коробки, т.е. с затвором.

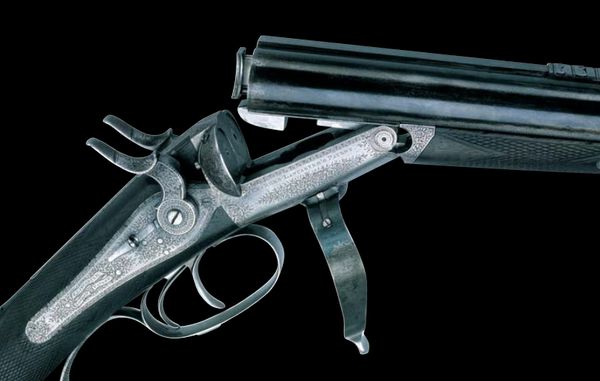

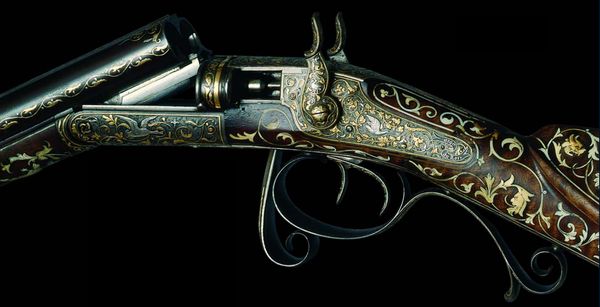

Илл. 2: Система запирания Ч.В. Ланкастера с нижним поворотным рычагом (Rotary Underlever)

Как уже говорилось (часть 2, «МР» № 3, 2006), первые «переломки» делали с осью шарнира, неразъёмно соединявшей коробку с цевьём. К цевью жёстко крепились стволы: в передней части стойкой, а в задней – либо передним крюком (илл. 1), либо подствольным пальцем (илл. 4). В ружьях Лефошэ, выпускавшихся вплоть до середины 1920-х гг., стволы запирались в коробке поворотной личинкой, управляемой нижним рычагом, который в момент поджатия подушек занимал продольное положение – под цевьём. При открывании ружья стрелок поворачивал рычаг вправо на 90 градусов, при этом личинка выходила из зацепления с крюками. Эта система скрепления стволов с коробкой названа по имени французского оружейника Казимира Лефошэ (C. Lefaucheux), сконструировавшего в середине 1830-х гг. первую казнозарядную «переломку» с поворотным подствольным рычагом.
