Руководство по станковому гранатомету СПГ-9М

1. Станковый модернизированный гранатомет СПГ-9М (рис. 1) является мощным огневым средством мотострелковых и парашютно-десантных подразделений.

Гранатомет предназначен для поражения танков, самоходно-артиллерийских установок и других бронированных целей, а также для уничтожения живой силы и огневых средств противника.

Для парашютно-десантных подразделений к гранатомету СПГ-9М придается съемный колесный ход, гранатомет именуется СПГ-9ДМ (рис. 2).

Гранатометы, которые комплектуются ночными прицелами ПГН-9, называются СПГ-9МН и СПГ-9ДМН.

а

б

в

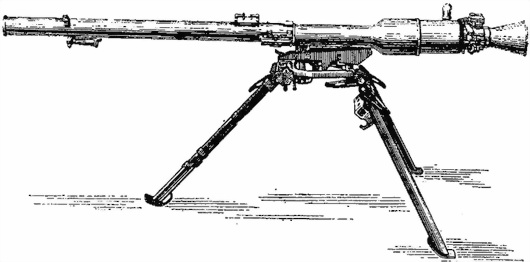

Рис. 1. Общий вид станкового гранатомета СПГ-9М:

а — в походном положении для переноски или перевозки в бронетранспортере (автомобиле); б — в боевом положении с оптическим прицелом ПГОК-9; в — в боевом положении с оптическим прицелом ПГОК-9 и электронно-оптическим прицелом ПГН-9

а

б

в

Рис. 2. Общий вид станкового гранатомета СПГ-9ДМ (десантного):

а — в походном положении; б — в боевом положении (с колесным ходом); в — в боевом положение (без колесного хода)

2. Стрельба из гранатомета производится кумулятивной и осколочной гранатами.

Для стрельбы из гранатомета по бронированным целям применяется активно-реактивный выстрел ПГ-9В и кумулятивные гранаты ПГ-9ВС и ПГ-9ВС1, а по живой силе и огневым средствам — активный выстрел ОГ-9В с осколочной гранатой.

Кроме того, кумулятивная граната может быть использована для уничтожения живой силы и огневых средств противника, находящихся в укрытиях и сооружениях.

3. Наиболее действительный огонь — при стрельбе из гранатомета кумулятивной гранатой по целям, находящимся в пределах дальности прямого выстрела.

Прицельная дальность стрельбы прямой наводкой кумулятивной и осколочной гранатами 1300 м, а раздельной наводкой осколочной гранатой 4500 м.

Боевая скорострельность до 6 выстрелов в минуту.

Масса гранатомета СПГ-9М с оптическим прицелом 50,5 кг (+4 %). Масса гранатомета СПГ-9ДМ с колесным ходом и оптическим прицелом 64,5 кг (+4 %).

Масса выстрела: ПГ-9В — 4,4 кг, ОГ-9В — 5,5 кг. Масса сумки с тремя выстрелами: ПГ-9В — 16,4 кг, ОГ-9В — 19,7 кг.

Гранатомет обслуживается расчетом в составе командира гранатомета, наводчика, заряжающего и подносчика.

Основные данные гранатомета и выстрелов к нему приведены в приложении 1.

4. Гранатомет является гладкоствольным, безоткатным, динамореактивным оружием. При выстреле из гранатомета газы, образующиеся от сгорания порохового заряда, выбрасывают гранату из канала ствола, а часть пороховых газов отводится назад через сопло. При этом образуется реактивная сила, которая и уравновешивает силу отдачи.

5. Гранатомет состоит из следующих основных частей и механизмов:

— ствола с затвором;

— электростреляющего механизма;

— прицельных приспособлений (оптического прицела ПГОК-9, ночного прицела ПГН-9 и механического прицела);

— станка;

— колесного хода (у гранатомета СПГ-9ДМ).

К гранатомету придается комплект запасных деталей, инструмент и принадлежность (ЗИП).

6. Выстрел ПГ-9В (рис. 3) состоит из кумулятивной (противотанковой) гранаты и порохового заряда.

Начальная скорость кумулятивной гранаты 435 м/с; после вылета из ствола на удалении 10–20 м включается реактивный двигатель гранаты, который увеличивает ее скорость до 700 м/с.
