Противопехотная мина МОН-90. Инструкция по эксплуатации

Мина противопехотная осколочная, направленного поражения МОН-90 предназначается для минирования местности и различных дефиле (подступы к мостам и переправам, берега в местах высадки десанта, улицы в населенных пунктах, дороги в горах и лесу и т. п.).

Тип Осколочная, направленного поражения

Масса, кг 12,1

Масса заряда (ПВВ-5А), кг 6,2

Масса комплекта в упаковке, кг 23

Габаритные размеры, мм

длина 345

ширина 153

высота 202

Количество осколков, шт. 2000

Угол разлета убойных осколков 120°

Ширина зоны сплошного поражения на дальности 90 м, м 60

Дальность разлета осколков корпуса и узлов крепления в тыльном и боковом направлении, м до 100

Средства взрывания ЭДП, ЭДП-р, МД-5М, ВЗД-6ч, ВЗД-144, МВЭ-72

Температурный диапазон применения от +50 до –50 °C

Способ установки Вручную

В один комплект мины МОН-90 (рис. 1) входят мина неокончательно снаряженная (1 шт.) и приспособления для установки: штырь 7 (1 шт.), рукоятка 2 (1 шт.), штанги 4 (2 шт.), втулки 5 для крепления электродетонаторов ЭДП (2 шт.), гвозди 3 (4 шт.), футляры для средств взрывания (2 шт.).

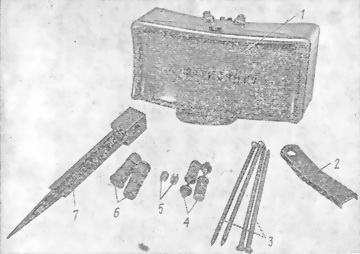

Рис. 1. Комплект мины МОН-90:

1 — мина; 2 — рукоятка; 3 — гвозди; 4 — штанги; 5 — втулки; 6 — футляры; 7 — штырь

Мина МОН-90 неокончательно снаряженная (рис. 2) состоит из корпуса, снаряженного зарядом ВВ и готовыми осколками.

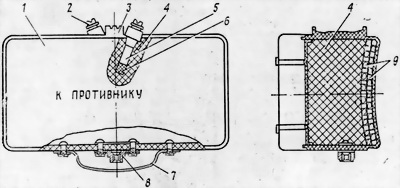

Рис. 2. Мина МОН-90 (разрез):

1 — корпус; 2 — пробка; 3 — прицельная планка; 4 — заряд ВВ; 5 — запальное гнездо; 6 — промежуточный детонатор; 7 — ручки; 8 — фланец; 9 — осколки

Корпус 1 пластмассовый, в верхней части имеет два запальных гнезда 5 под электродетонаторы ЭДП-р (запал МД-5М). При хранении и транспортировании запальные гнезда закрываются пластмассовыми пробками 2, на которые надеты полиэтиленовые колпачки, удаляемые перед применением мины. На передней части корпуса надпись «К противнику».

Между запальными гнездами имеется прицельная планка 3 для нацеливания мины. Стрелка на прицельной планке указывает направление разлета осколков. В нижней части корпуса имеется фланец 8 с резьбой для установки мины и ручка 7 для переноски мины.

Осколки 9 представляют собой стальные цилиндрики диаметром 7 мм, высотой 7 мм и массой 2 г. Свободное пространство между осколками залито эпоксидным компаундом. Осколки расположены в два слоя и прилегают к выпуклой стороне корпуса.

Заряд ВВ 4 заполняет всю полость корпуса мины. Для обеспечения надежной детонации заряда имеются два промежуточных детонатора 6 из ВВ А-IX-1, запрессованных в запальных гнездах.

Штырь 7 (рис. 1) служит для крепления мины на стволах деревьев и деревянных столбах.

Рукоятка 2 служит для фиксации установленной мины в горизонтальной плоскости.

Втулки 5 металлические с наружной резьбой применяются для крепления электродетонаторов ЭДП в запальных гнездах мины.

Штанги 4 металлические с ослабленным сечением служат для установки мины на штыре или крышке ящика, а также для наведения мины в цель по вертикальной плоскости и по линии горизонта за счет изгиба ослабленного сечения.

Гвозди 3 необходимы для крепления крышки ящика на грунте, при установке мины

Футляры 6 пластмассовые предназначены для хранения запалов МД-5М или электродетонаторов ЭДП-р (ЭДП). При укладке электродетонатора вкладыш из футляра удаляется.
