Если Поликарпов предусматривал установку истребителя под крылом носителя, то в предложении профессора В.В. Татаринова (1937 г.) речь идёт о посадке самолёта на самолёт. В его записке в Комиссариат Обороны „О воздушных авианосцах“ говорится: „Воздушный авианосец должен представлять собой мощный самолёт типа тяжёлого бомбовоза с большим радиусом действия, на крыльях которого установлено несколько сверхскоростных истребителей, которые снимаются и садятся исключительно в полёте. При посадке истребитель выравнивает свою скорость с авианосцем и, заняв положение над крылом последнего, спускает причалы, которыми притягивается и крепится на своё место. Нарушения равновесия авианосца не приходится пугаться, так как пока работает пропеллер истребителя, давление последнего на крыло авианосца может быть не только сведено к нулю, но и даже сделано отрицательным. Таким образом, посадочная скорость истребителя оказывается равной крейсерской скорости авианосца. Это обстоятельство позволяет уменьшить поверхность крыла и увеличить скорость истребителя, сделав его действительно скоростным. Способ посадки истребителей позволяет также совершенно убрать у них шасси, заменив их простыми рессорами, что облегчает истребитель и позволяет придать ему обтекаемую форму. Моторы истребителей пускаются не только при их взлёте, но и в тех случаях, когда требуется увеличить скорость нагруженного авианосца“.
…В отношении предъявленных технических требований НИИ ВВС в данном проекте не выполнено требование посадки на землю с посадочной скоростью не более 120 км/ч без поломки какой-либо детали. Это требование ставит самолёт в ряд нормальных истребителей с предъявленными к нему более тяжёлыми требованиями (приспособление для посадки на матку, мощное радио и питание от матки), что не даёт возможности повысить его скорость и, следовательно, самолёт теряет своё основное преимущество перед обычным истребителем.
Поэтому в данном проекте приспособления для посадки на землю отсутствуют. В случае вынужденной посадки самолёт садится на нижние части центроплана с возможной поломкой винта и хвостовой части фюзеляжа на скорости 127 км/ч, предварительно слив горючее и расстреляв патроны.
За счёт этого максимальная скорость вместо требуемой скорости 500 км/ч на высоте 4000 м получается 570 км/ч на высоте 5000 м и, кроме того, вместо требуемых 2-х пулемётов „ШКАС“ устанавливается 4 пулемёта и берётся лишняя тысяча патронов.
…Питание патронами и горючим от матки дает возможность истребителю сохранять боеспособность во всё время полёта бомбардировщика» [86] .
Несмотря на явную непрактичность затеи, Вахмистрову при поддержке Тухачевского удалось включить проект в план опытного самолётостроения на 1935 г. Строить истребитель «Звено» поручили заводу № 22 в Филях, где делали бомбардировщики ТБ-3 и где Вахмистров с 1934 г. работал начальником конструкторской бригады. Первый экземпляр «И-3», предназначавшийся для изучения его лётных качеств, должен был иметь обычное шасси. Конструкция самолёта металлическая, с гладкой обшивкой и потайной клёпкой. К концу 1935 г. утвердили макет, подготовили рабочие чертежи, началось изготовление деталей и агрегатов для статиспытаний.
86
Архив Музея Н.Н. Жуковского. Фонд В.С. Вахмистрова.

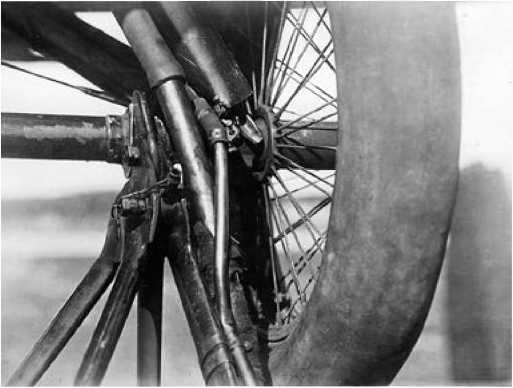

Трубки бензо- и маслопитания И-5 из баков самолёта-носителя.
И-5 отделяется от крыла.
В том же году под руководством Вахмистрова для «Звена-2» сконструировали устройство для дозаправки установленных на бомбардировщике И-5 горючим и маслом. Судя по фотографии, оно в принципе не отличалось от разработанного в 1932 г. для «Звена-1». Система подпитки прошла проверку 18 августа 1935 г. во время полёта ТБ-3 с двумя И-5 продолжительностью более восьми часов. Стартовав с аэродрома НИИ ВВС в Щёлково, лётчики-истребители, преодолев с работающими двигателями 570 км на крыле бомбардировщика, вступили в условный бой с двумя И-5 «противника» и отогнали их от ТБ-3. Затем они преодолели по воздуху ещё 420 км и приземлились на аэродроме НИИ ВВС. Бомбардировщик пролетел 200 км, сбросил на полигоне три 250-кг бомбы и тоже вернулся в Щёлково. Длина его маршрута составила 1330 км, полёт проходил на высоте 1200 м.
Испытание показало, что использование самолёта-носителя с доливом из него топлива в истребители позволяет увеличить радиус их действия почти вдвое и что после длительного пребывания в полёте лётчики способны успешно вести воздушный бой. Тем не менее, в отчете НИИ ВВС от 20 сентября сказано: «Соединение „Звено“ (ТБ-3-4М17 + 2 И5) как устаревшее по своим лётно-техническим данным не может быть рекомендовано на вооружение ВВС. Его можно рекомендовать только в качестве учебно-тактического соединения для отработки на нём тактики применения и тренировки. <…> Соединение „Звено“> составленное из современных самолётов, должно обеспечить несомненные тактические выгоды, в силу чего целесообразна срочная постройка опытного соединения „Звено“ из современных самолётов с последующим срочным испытанием его в НИИ ВВС» [87] .
87
Там же.
Замены ТБ-3 пока не было, однако появились скоростные истребители-монопланы. Но прежде, чем ставить их на самолёт, предстояло решить важную задачу — упростить метод соединения истребителей с бомбардировщиком. На установку вручную одного самолёта на крыло уходило не менее получаса, а закрепление истребителя на фюзеляже требовало ещё больше времени и усилий. Ни о какой оперативности вылета при этом говорить не приходилось.
Проект самолёта И.А. Рыбникова.
Основное отличие этого составного самолёта от «звеньев» В.С. Вахмистрова заключалось в том, что в связке нижние самолёты как бы образовывали второе крыло, т. е. летательный аппарат был бипланом. Все управление осуществлялось пилотом верхнего (основного) самолёта. В воздухе закреплённые под крылом машины могли отсоединиться и действовать самостоятельно, получалось три самолёта-моноплана. Данный проект, появившийся в 1936 г. под влиянием сообщений об успешных экспериментах Вахмистрова, являлся чисто умозрительным и не содержал никаких расчётов и чертежей. Он был оформлен как заявка на изобретение, но авторского свидетельства Рыбников не получил.
Проблему попытались решить путём подвески самолётов под крыльями носителя. Но для этого нужно было убирать шасси истребителя, а к моменту начала экспериментов таких самолётов в стране ещё не было. Тогда решили прикреплять самолёт на «плавающей» подвеске. Был выбран истребитель Д.П. Григоровича И-Z с низкорасположенным крылом, что выгодно с точки зрения аэродинамики (уменьшалась интерференция между крыльями подвешенного самолёта и бомбардировщика). Его закатывали под крыло и крепили на качающейся ферме, которая позволяла истребителю перемещаться на полметра вверх-вниз во избежание поломки шасси при разбеге по неровной поверхности. После взлёта лётчик истребителя, отклонив руль высоты вверх, должен был поставить свою машину и ферму в крайнее нижнее положение, в котором ферма стопорилась замком. Замок можно было открыть из кабины И-Z.
