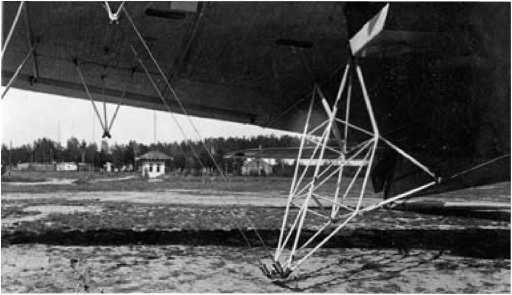

Ферма для крепления самолёта.

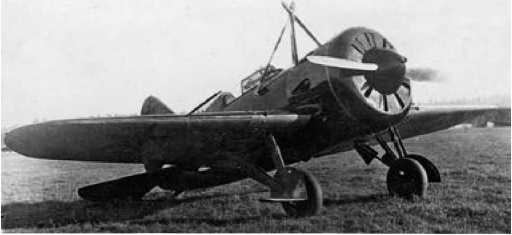

И-16 с замком для подцепки.

Опыты с подсоединением одного И-16 М-25 к ТБ-3-4М-17 проходили в 1937 г. (вариант «Звено-7-1»). Под правым крылом бомбардировщика установили опускающуюся ферму со штангой. Пилот истребителя с помощью рас положенного на трубчатой конструкции замка должен был снизу захватить штангу (такая техника зацепления прошла проверку в 1936 г. во время дополнительных испытаний сцепки ТБ-3 + И-Z), после чего посадочную ферму тросом подтягивали к крылу самолёта-носителя. В поднятом положении И-16 упирался крыльями и хвостовой частью фюзеляжа в упоры в виде пирамидок с амортизирующими подушками. Связь между самолётами осуществлялась световой сигнализацией: зажигание лампы под крылом ТБ-3 и в его кабине свидетельствовало, что зацепление состоялось.

Для предварительных тренировок под левым крылом бомбардировщика смонтировали раздвижную штангу с конусом на конце.

Во время заводских испытаний в Подлипках было выполнено пять подцепок в воздухе. На совместных испытаниях в НИИ ВВС летом 1938 г. лётчику-испытателю Супруну только один раз удалось закрепиться под крылом ТБ-3, при этом из-за удара погнулась труба пирамидальной конструкции на истребителе.

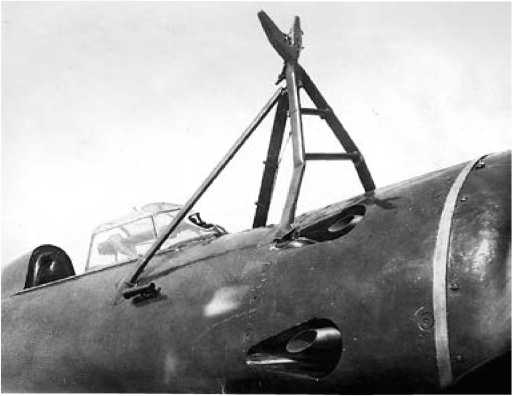

Деформация фермы замка из-за удара при подцепке.

Тренировочные полёты на контакт с конусом.

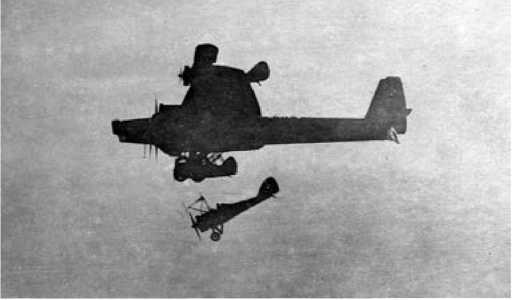

Подцепка И-16 к ТБ-3 3 июля 1938 г.

Маневренный, но малоустойчивый И-16 начинало «водить» при приближении к бомбардировщику, и зацепиться за посадочную ферму было трудно. 29 июля во время тренировки Стефановский задел за неё и повредил винт истребителя. На этом полёты закончились. «Подцепка истребителя И-16 под крыло самолёта ТБ-3 в воздухе при существующей конструкции посадочных устройств сложна и осуществима только для лётчиков высокой квалификации», — гласил вывод по испытаниям [100] . По распоряжению руководства авиапромышленности от 1 ноября 1938 г. работы по «Звену-7» были прекращены.

Более успешной оказалась судьба составного пикирующего бомбардировщика (СПБ). Идея сделать из И-16 пикирующий бомбардировщик возникла у Вахмистрова в 1936 г. [101] ТБ-3 должен был стартовать с двумя истребителями под крыльями, каждый нёс по две 250-кг фугасные бомбы (самостоятельно взлететь с такой нагрузкой И-16 не мог). За несколько десятков километров от цели истребители отсоединялись, подходили к ней и с пикирования атаковали её. Такой вид бомбометания увеличивал точность попадания. После сброса боевой нагрузки И-16 превращались в обычные истребители. На аэродром они возвращались своим ходом.

Так как пикирующих бомбардировщиков в СССР тогда не было, идея по казалась привлекательной. Дополнительными плюсами было то, что ТБ-3 не должны были входить в зону ПВО противника, а на обратном пути находились под охраной отбомбившихся И-16. Работу включили в план опытного самолётостроения.

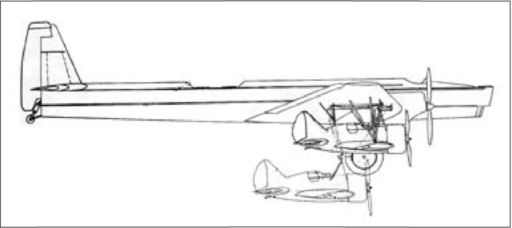

Проект составного самолёта ТБ-3 4М-34РН + 3 И-16М-25 («Звено-7»). Предусматривалось присоединение в полете как одного (подфюзеляжного), так и всех трёх истребителей. Из-за выявившейся на испытаниях в 1938 г. сложности подцепки проект не получил развития.

В 1937 г. построили первое «Звено-СПБ». В принципе это было то же «3вено-6», только использовались модификации самолётов с более мощными двигателям и — И-16 тип 5 с М-25 и ТБ-3 с М-34РН. Под крыльями И-16 смонтировали замки для подвески ФАБ-250. Они обеспечивали одновременный сброс бомб как из горизонтального полёта, так и с пикирования под углом до 90 градусов. К нижним поясам переднего и заднего лонжеронов прикрепили упоры для фиксации бомбы.

Отсоединение бомб осуществлялось с помощью пиропатронов, имелась также тросовая система аварийного сброса. Кнопку электрозапала пиропатронов смонтировали на гашетке пулемётов, ручка аварийного отцепления бомб находилась справа от сидения лётчика.

И-16 подвешивали к ТБ-3 с помощью лебёдки. Питание горючим могло осуществляться из баков самолёта-носителя, которые для этого были заправлены бензином Б-3 (обычно моторы ТБ-3 работали на низкооктановом Б-2). Связь между экипажами бомбардировщика и истребителей осуществлялась световой сигнализацией. Кроме того, на ТБ-3 установили перископ для обзора под крыло.

По сведениям В.Б. Шаврова, первый полёт «Звена-СПБ» состоялся в июле 1937 г. [102] В сентябре 1938 г. составной самолёт прошёл государственные испытания. ТБ-3 пилотировал В.Е. Дацко, И-16 — А.С. Николаев и Я. Тарабовский. В комбинации «звено» выполнили 21 полёт с общим временем 14 ч 35 мин.

Изучалось поведение И-16 в диапазоне углов пикирования от 30 до 90 градусов без бомб и с бомбами, определялись лётные характеристики, оценивалась меткость бомбометания. Было установлено, что вероятность попадания в цель размером 40x45 м при пикировании с высоты 2 км возрастает в 1,3 раза по сравнению с бомбометанием из горизонтального полёта, а с 5 км — в 2,6 раза [103] .

«Звено-СПБ».
