Напряжение питания устройства 6 В. Возможно использование как батареи, так и стабилизированного источника питания с током не менее 300 мА. Рекомендуется поместить устройство в корпус ВОХ-G010. Общий вид устройства после сборки показан на рис. 144.

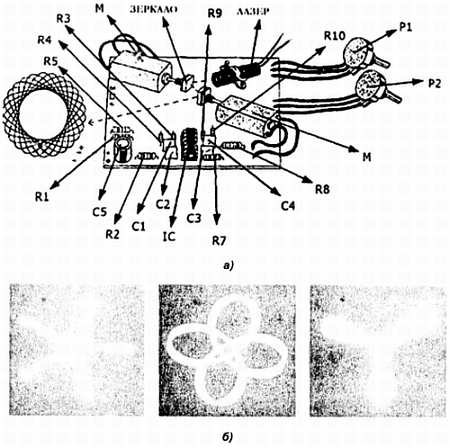

Рис. 144. Общий вид лазерного эффекта Мастер КИТ NK300
Лазерный излучатель в данный комплект не входит, поэтому в качестве него надо использовать специальный лазерный модуль Мастер КИТ МК301 (рис. 145).
Рис. 145. Лазерный модуль Мастер КИТ NK301
В этом модуле предусмотрена возможность фокусировки луча.
Модуль питается от батареи 3 В или от отдельного источника постоянного напряжения.
Технические характеристики модуля
Напряжение питания… 3 В
Потребляемая мощность… 3,5 мВт
Длина волны… 670 нм (0,67 мкм), цвет красный
Класс… 3 А
Внимание! Превышение питания свыше 3 В или изменение полярности питания, выводит из строя модуль.
Соблюдайте правила безопасности. Лазерный луч опасен для зрения! Не допускайте попадания прямого или отраженного луча в глаза! Это опасно!
Напомним, что Жан-Мишель Жар, с которого мы начали наш рассказ, был в темных очках и белых перчатках. В отличие от его сверхэлегантного костюма это были не элементы «прикида» парижского модника, а необходимые детали прозодежды: очки защищали глаза от лучей лазера, а перчатки — руки. Вам это не потребуется, так как применяемый модуль имеет значительно меньшую мощность, но аккуратность и элементарная предосторожность по отношению к себе и окружающим всегда необходимы.
Сердце, тебе не хочется покоя
«Что сделаю я для людей!?» — сильнее грома крикнул Данко.
И вдруг разорвал руками себе грудь и вырвал из нее свое сердце и высоко поднял его над головой.
Оно пылало так ярко, как солнце, и ярче солнца…
Среди наборов Мастер КИТ рассмотрим теперьNS094 «Живое сердце». Не пугайтесь заранее — это «живое электронное сердце», или е– сердце (от electronics — электроника).
В основе е-сердца лежит интегральная микросхема таймера, с заветными цифрами 555. Поскольку «гемоглобинами» в е-сердце являются электроны, то операция по его сборке и разборке будет абсолютно бескровной.
Итак, наша виртуальная операционная — компьютер с программой EWB, операционный стол — рабочее окно этой программы.
Находим вначале микросхему 555 среди микросхем смешанного типа (Mixed Ics) и помещаем ее на рабочее поле (рис. 146, а).
Проведем ее внешний осмотр. Перед нами 8-выводная микросхема, выводы которой имеют следующий смысл:
1 — Ground (заземление);
2 — Trigger (триггер — вход запуска);
3 — Out (выход);
4 — Reset (сброс);
5 — Control (управление);
6 — Threshold (порог);
7 — Discharge (разряд);
8 — Vcc (напряжение питания).
Вскроем е-сердце и посмотрим, что находится внутри него (рис. 146, б). Мы обнаружим два операционных (здесь термин «операция» имеет не хирургический, а математический смысл) усилителя (DA1 и DA2), RS-триггер (DD1), биполярные транзисторы (VT1-VT3) и резисторы R3-R6, образующие некоторую схему. Дополним микросхему «навесными» элементами: времязадающей RC-цепью и источником питания Е1 (рис. 146, в). Наблюдение пульсаций работающего е-сердца видно на кардиографе-осциллографе.
Рис. 146. Виртуальная модель в EWB электронного сердца:
а, б — соответствие разводки выводов компонента модели таймера 555; в — развернутая виртуальная модель; г — осциллограммы колебаний; д — субблок e-HEART; е — горящее сердце
