Выбранный резистор располагается на поле горизонтально. Для придания ему вертикального положения его выделяют двойным щелчком ЛКМ и вращают с помощью соответствующих кнопок на панели инструментов

 либо нажав с клавиатуры Ctrl+R.

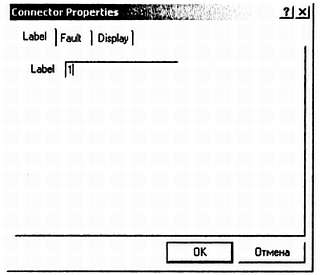

После этого подводят курсор к резистору (там возникнет изображение руки) и, нажав ЛКМ, перетаскивают его в необходимую позицию под проводом 1–5, оставив между верхним выводом резистора и проводника зазор около 1 см. Затем действуют аналогично тому, как при соединении узлов. Острие курсора располагают на верхнем конце резистора: там возникает временный узел, нажимают на ЛКМ и тянут провод наверх до образования ответного соединения, отпускают ЛКМ — образовался узел с тремя отходящими от него ортогональными проводниками (см. рис. 48). Вообще из такого узла могут выходить 4 ортогональных проводника, его можно размещать как в любом месте на рабочем листе (кроме области, занятой компонентом), так и на проводниках и выводах компонентов, что весьма облегчает проведение виртуального монтажа.

Аналогично описанному выбираются, редактируются и монтируются резисторы R5, R6, R7. Подстроенный резистор R1 имеет ряд особенностей. Выбирается он по-прежнему из панели Basic по его УГО

.

Затем в панели редактирования свойств (рис. 50) в окошке Key (клавиша) опции Value устанавливаем управляющую букву R на клавиатуре и в окошке Resistor печатаем необходимый номинал 220; далее в меню Label присваиваем в соответствующем окне метку R1.

Рис. 50. Окно редактирования свойств потенциометра в EWB

После этого придаем потенциометру R1 необходимую пространственную ориентацию и соединяем, как было показано на рис. 48.

В графических изображениях принципиальных схем и виртуальных моделях есть ряд особенностей, на некоторые из них укажем сейчас.

На принципиальной схеме (рис. 45) показана общая рамка, окаймляющая печатную плату, и по недоразумению ее можно принять за соединительные проводники, но это не так. Например узлы 1-2-3-4 вовсе не имеют непосредственных соединений, равно как и узлы 5-6-7-в (сравните с виртуальной моделью на рис. 48). На первый взгляд это может показаться неправильным, но так принято. Например, на УГО лампы не показывают, как в разрезе на машиностроительном чертеже, что проводник проходит через изолятор и внешний круг, отображающий баллон (даже если он металлический), замыкающий все ее электроды (см. рис. 9, б), или аналогично для микросхем (см. рис. 16).

Включение потенциометра R1, показанное на принципиальной схеме (см. рис. 45), соответствует реальному соединению при его монтаже: вывод от движка (средний) и нижний вывод соединены на землю, и в случае нарушения контакта у движка в цепи будет не обрыв, а останется полное сопротивление. Виртуальная модель просто не допускает соединения на землю сразу двух выводов, а регулировочные свойства оттого, что нижний вывод не заземлен, не меняются.

Продолжим построение модели. Конденсатор С1 полярный электролитический выбирается по его УГО

с той же панели Basic. Он имеет емкость 1 мкФ или с использованием международных обозначений 1 F и именно это значение стоит по умолчанию в окне редактирования свойств (рис. 51).

Рис. 51. Окно редактирования свойств конденсатора в EWB

Однако после этого выбора на рабочем поле будет напечатано: 1 uF — не удивляйтесь, так принято в «сапровских» электронных программах для удобства (чтобы не печатать греческую букву «мю» печатают латинскую «и»).

Теперь можно провести частичные соединения выбранных компонентов или выбрать все остальные, а затем проводить сборку. Поступим именно так.

Во-первых, нажав ЛКМ в ряду компонентов на пиктограмму с изображением диода

, откроем панель Diodes (диоды).

На этой панели из предлагаемого меню выберем сначала светодиод, затем светодиод, нажав на соответствующие пиктограммы

 и . Далее в каждом из окон редактирования свойств (рис. 52 и 53) проводим необходимые установки в соответствии со спецификацией на компоненты VD1 и VD2.

< image l:href="#"/>

Рис. 52. Окно редактирования свойств светодиода в EWB

Светоизлучающий диод VD1 в англоязычной литературе называется LED (Light-Emitting Diode — светоизлучающий диод).

В окне его свойств (рис. 52) выбираем в ряду Model (модель) red_LED (красный светодиод). Затем присваиваем ему метку VD1, поворачиваем анодом вверх и размещаем на нужном месте.

Диод VD2 является обычным выпрямительным, и его модель имеется в позиции «Nanional» библиотеки (Library) компонентов (рис. 53).

Рис. 53. Окно редактирования свойств диода в EWB

Далее здесь в ряду Model надо отметить строку 1 N4001, присвоить метку VD2, повернуть анодом вниз (катодом наверх) и установить в модель схемную модель устройства (см. рис. 48). Противоположная ориентация диодов VD1 и VD2 по отношению к источнику питания («+» находится на шине 1–5) объясняется их функцией в работе устройства.
