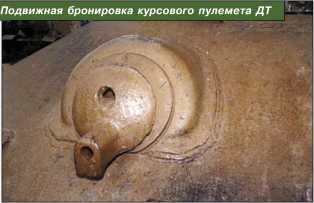

Подвижная бронировка курсового пулемета ДТ.
С сентября 1943 года танки Т-34 начали комплектоваться перископическими прицелами ПТ-9 без механизма кругового обзора.
Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Для стрельбы с закрытых позиций — боковой уровень и башенный угломер.
Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16°. Оба они имели оптический шарнир, состоявший из четырех зеркал. Головная часть прицела жестко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.
В танках 1940–1942 года выпуска боекомплект состоял из 77 выстрелов, которые укладывались на полу боевого отделения и на его стенках. На полу танка устанавливались 20 высоких (на 3 выстрела) и 4 низких (на 2 выстрела) чемодана — всего 68 снарядов. На стенках боевого отделения размещались 9 выстрелов: на правой стороне — 3, в общей горизонтальной укладке, и на левой — 6, в двух горизонтальных укладках по 3 выстрела.
В танках 1942–1944 годов выпуска с «улучшенной» башней боекомплект состоял из 100 выстрелов (бронебойных — 21, осколочно-фугасных — 75, подкалиберных — 4). Для укладки выстрелов на полу боевого отделения было оборудовано 8 ящиков на 86 выстрелов. Остальные 14 выстрелов размещались так: 2 бронебойно-трассирующих — в кассетах на крышке ящика в правом заднем углу боевого отделения, 8 осколочно-фугасных — на левом борту боевого отделения и 4 подкалиберных — в кассетах на правом борту.
Таким образом в «кранцах первых выстрелов» танка Т-34 ранних выпусков с башней «пирожком» имелось 9 выстрелов, а с «улучшенной» башней — 14. За остальными заряжающему приходилось лезть в чемоданы или в ящики. С первыми было труднее, так как их конструкция обеспечивала доступ только к одному верхнему выстрелу. В ящиках выстрелы располагались горизонтально, и при открытой крышке обеспечивался доступ сразу к нескольким выстрелам.
Боекомплект 85-мм пушки состоял из 55 артвыстрелов (осколочных — 36, бронебойных — 14, подкалиберных — 5) и размещался в корпусе и башне танка в трех типах укладок: стеллажной, хомутиковых и ящиках.

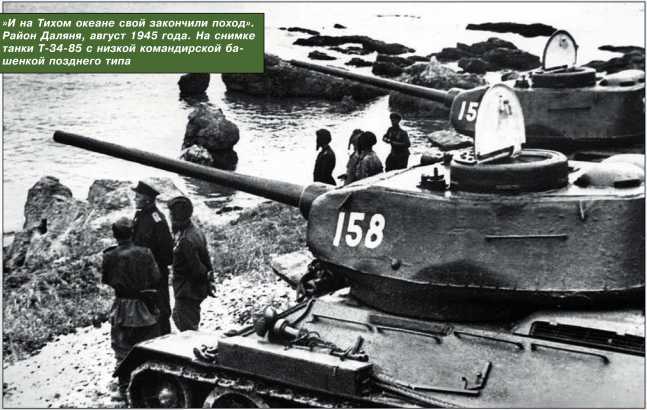

«И на Тихом океане свой закончили поход». Район Даляня, август 1945 года. На снимке танки Т-34-85 с низкой командирской башенкой позднего типа.
Стеллажная укладка на 12 выстрелов находилась в нише башни. В нее входили выстрелы с осколочной гранатой.
Хомутиковые укладки располагались: на правом борту башни — на 4 артвыстрела; в отделении управления у правого борта корпуса — на 2 артвыстрела; в правом заднем углу боевого отделения — на 2 артвыстрела. На правом борту башни укладывались выстрелы с бронебойными снарядами, а в отделении управления и боевом — с подкалиберными снарядами. Таким образом в постоянной готовности к немедленному открытию огня в Т-34-85 находились 20 артвыстрелов.
В шести ящиках, расположенных на днище боевого отделения, размещалось 35 выстрелов, из них: 24 — с осколочной гранатой, 10 — с бронебойным снарядом и 1 — с подкалиберным.
Защищенность
В основу формообразования корпуса и башни танка Т-34 были положены решения, использованные еще при создании опытного легкого танка БТ-СВ-2 «Черепаха», в основу концепции — идея противоснарядного бронирования. Строго говоря, и то и другое было положено в основу проектирования еще легкого танка А-20, а затем по наследству перекочевало на Т-34. Не вдаваясь в подробности конструкций корпуса и башни «тридцатьчетверки», попробуем разобраться, насколько ее броневая защита отвечала своему предназначению.
Первые известные автору испытания танка обстрелом проходили на НИБТПолигоне в Кубинке в конце марта 1940 года. Испытывался танк А-34 № 2. Обстрел бортов корпуса и башни этого танка с дистанции 100 м из отечественной (четыре выстрела) и английской (два выстрела) 37-мм пушек остроголовыми бронебойными снарядами никакого воздействия на танк не произвел — снаряды отскочили от брони, оставив лишь вмятины глубиной 10–15 мм.

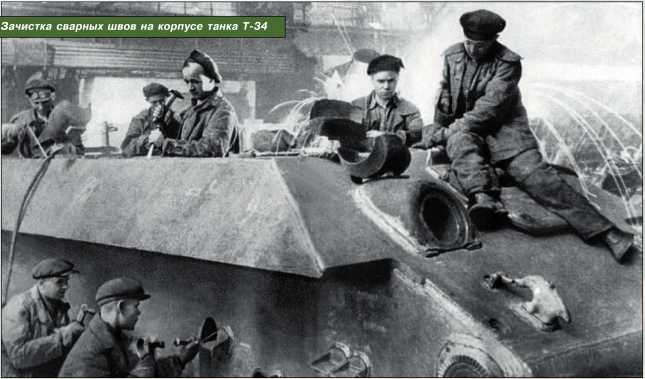

Зачистка сварных швов на корпусе танка Т-34.
При обстреле башни из 45-мм пушки двумя бронебойными снарядами с этой же дистанции разрушились стекла и зеркала бортового смотрового прибора башни, был оторван налобник на прицеле, а также нарушились сварные швы по контуру бронировки смотрового прибора и у днища ниши башни. В результате деформации погона при вращении башни наблюдались заедания. При этом посаженный в танк манекен остался цел, а заведенный в танке перед обстрелом двигатель продолжал устойчиво работать. После обстрела танк преодолел участок с глубоким снегом и незамерзающий заболоченный ручей. На основании результатов обстрела было принято решение увеличить толщину днища ниши башни с 15 до 20 мм и усилить болты крепления кормового люка.
Уровень броневой защиты серийных танков, которые начали выходить из заводских цехов через год с небольшим, в принципе был таким же, как у прототипов. Существенно не изменились ни толщина броневых листов, ни их взаиморасположение. Начало Великой Отечественной войны обнадеживало — выяснилось, что танки Т-34 в стандартных боевых ситуациях практически не поражались огнем штатных противотанковых средств Вермахта. Во всяком случае, такая картина имела место в начальный период войны.

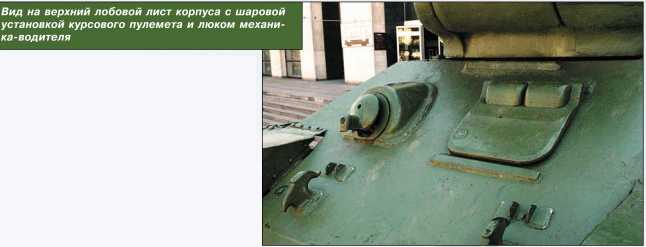

Вид на верхний лобовой лист корпуса с шаровой установкой курсового пулемета и люком механика-водителя.
