40 x 0,3 = 12 кубов.
Умножаем на 1,4. Получаем 16,8 кубометров. Плотность бетона зависит от марки – от 500 до 2500 кг на метр в кубе. Обычно в малоэтажном строительстве эта цифра где-то 1800–2200 кг/м3. Возьмем для простоты 2000. Получается, что сама лента фундамента наберет массы на целых 33,6 тонны. К ним плюсуем 11,2 тонны стен. Итог: 34,8 тонн.
Нагрузку от людей и мебели принято считать 150 кг на квадратный метр площади. То есть если наша баня 5 x 5 метров, то это 3750 кг дополнительной нагрузки на фундамент. Округлим до 3,8 тонны. Снова на 1,4. Получаем грубо 5,3 тонны. Плюсуем. Цифру 40,1 тонну держим в уме.
Вес перекрытий считается, как и стены. Если деревянные, то толщину перекрытия на площадь. И объем перемножаем на 800 кг. Каждый вид кровли имеет свой вес, порой немалый. Смотрим по справочникам и к весу кровельных конструкций добавляем снеговую нагрузку – она зависит от региона и колеблется по России от 50 до 250 кг на метр площади. Стоит уточнить по региону. Но наиболее распространенная – 120 кг.
Итак. Толщина перекрытий с утеплителем, например, 10 см. Их два – пол и потолок. Значит, 20 сантиметров. Площадь бани 25 метров. Получается объем перекрытий 0,2 x 25 = 5. Вновь на 1,4. Полученные 7 на 800 кг. Этот вес 5,6 тонн снова к массе дома. Выходит 45,6 тонн.
Так же считаем крышу и снег на ней. Если ее площадь 40 метров, вес конструкции 1600 килограммов, то дополнительно нужно учесть снеговую нагрузку – 0,15 т x 40 = 6 тонн. И эти 6 тонн снова на коэффициент 1,4. Выходит 8,4 тонны на пике нагрузки. Их к общей массе баньки. Итог – 54 тонны.
В этом примере я коэффициент применял к каждой искомой величине. Можно поступить проще – сначала найти массу строения, а потом уже и применить волшебное число 1,4. Итог будет один – тут уже правила арифметики.
Пусть это обилие расчетов не пугает – на самом деле тут все просто.

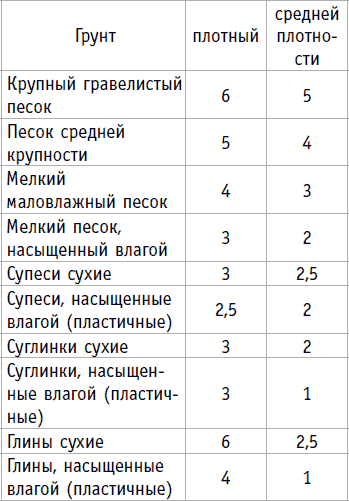

Дальше грунт и его несущую способность. Сколько веса в килограммах может выдержать квадратный сантиметр грунта? Ниже приводятся наиболее часто встречающиеся вариации. Сомневаемся – всегда принимаем меньшее значение.
Так что смело массу здания делим на цифру несущей способности грунта. Получаем необходимую площадь фундамента. И далее это значение делим на общую длину фундаментной ленты, если речь идет о ленточном фундаменте. Получаем минимальную толщину ленты. Но не меньше толщина стены!
У нас фундамент, как помним, ленточный, квадрат с 5-метровой стороной. С толщиной ленты по осям 0,3 метра. Итого 20 метров на 0,3 – опорная площадь ленты 6 метров в квадрате. На эту площадь и ляжет масса здания – 54 тонны или 54 000 килограммов.
Площадь фундамента в сантиметрах 60 000. Выходит, что на каждый сантиметр у нас получается меньше килограмма – 54 000/60 000 = 0,9 килограмма. Сверяем с таблицей. Такую тяжесть выдержит любой из грунтов.
Если стены из более тяжелого материала и масса здания получается немного излишней, то просто увеличиваем площадь опоры – расширяем ленту фундамента внизу или увеличиваем число свай. О том чуть ниже.
Для свайного фундамента площадь делим на количество свай – получаем площадь пятки одного свайного столба.
Для плитного совсем все проще – он занимает в любом случае ту же площадь, что и все здание.
Теперь более-менее внятно поговорим о типах фундаментов. Основных, интересующих нас, уже упоминавшихся, три. Плитный, ленточный, свайный. Каждый хорош в своем случае. Поэтому в первую очередь оцениваем условия работы фундамента. И только затем принимаем решение.
Свайный или столбчатый (это две разновидности одной конструкции) проще всего выполнить самостоятельно. В большинстве случаев наиболее бюджетный вариант. Особенно приятен там, где до материка далековато – на болотистых почвах, торфяниках, при большой толщине культурного слоя (перегноя). С его помощью проще достичь стабильных слоев.
Столбчатый фундамент
Хорошо работает с легкими конструкциями – каркасными, бревенчатыми, со строениями из бруса с этажностью не более трех этажей. Не подходит для грунтов, склонных к горизонтальному смещению и под тяжелые кирпичные стены.
Сосчитать количество точек установки столбов просто. Чертим план здания со всеми капитальными перегородками. И расставляем сваи. В каждое пересечение стен, под каждый угол. И далее через 1,5–2,5 метра. Но не реже. Отдельно под опорные точки лестниц, под крыльцо, фундамент печи.
Если к бане планируется легкая пристройка, то под нее можно ставить сваи пореже. Под основные стены – почаще.
Каждая опора в таком фундаменте работает самостоятельно. Поэтому требуется связать ее в единую конструкцию. Для чего сверху сооружают ростверк – арматурный пояс, объединяющий фундамент в единое целое.
Ростверк может не доходить до земли. Но следует помнить, что всегда в таком случае зимой и летом под баней будет разница температур с внешней средой. Что сделает подомовое пространство привлекательным для всяких кошек, собак, ежей, грызунов, насекомых, пресмыкающихся и так далее. Поэтому лучше довести ростверк до земли. И даже немного заглубить его. Если не полноценным массивом, то хотя бы легкой загородкой – забиркой.
