Но нет ли другого, физического объекта, обладающего сходными свойствами? Есть. И мы знаем его. Электрон проявляет себя точно так же — он и частица и волна.

Но если это так, нельзя ли создать микроскоп, в котором вместо световых волн использовались бы волны, связанные с электронами?

Да, можно. И даже необходимо, потому что длина волны, связанной с электронами, может быть сделана поразительно малой, даже меньшей, чем у рентгеновских лучей. И, следовательно, разрешающая способность такого электронного микроскопа может оказаться чрезвычайно высокой.

Мысль о создании электронного микроскопа, вероятно, возникла вскоре же после открытия, сделанного Луи де Бройлем в 1924 году. Он предсказал тогда, что электроны должны обладать волновыми свойствами. И вскоре это предсказание подтвердилось экспериментально — ученые обнаружили явление дифракции электрона.

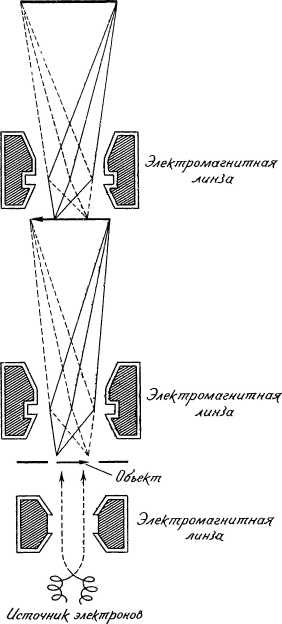

Схема электронного микроскопа. В принципе она не отличается от схемы оптического микроскопа, но роль линз в данном случае выполняют специальные электромагнитные катушки.

Однако от идеи микроскопа до ее практического осуществления было еще далеко. Ученым предстояло создать второй необходимый компонент электронного микроскопа — линзы. Ведь обычные линзы непригодны для преломления электронных пучков. К счастью, с такими линзами дело обстояло гораздо проще, чем в случае рентгеновских лучей, ибо, в отличие от электромагнитных волн, электронные пучки могут отклоняться в электрическом и магнитном поле.

Разработка теории и практическое осуществление различных систем электронной оптики заняли немало времени, и только к началу второй мировой войны были созданы первые более или менее удовлетворительные образцы электронных микроскопов. В них лучи света были заменены пучками электронов, а стеклянные линзы — системами электромагнитных катушек и электродов, подключенных к источникам электрического напряжения. Но ход лучей-электронов и электронно-оптическая схема в этом микроскопе оставались такими же, как и в оптическом.

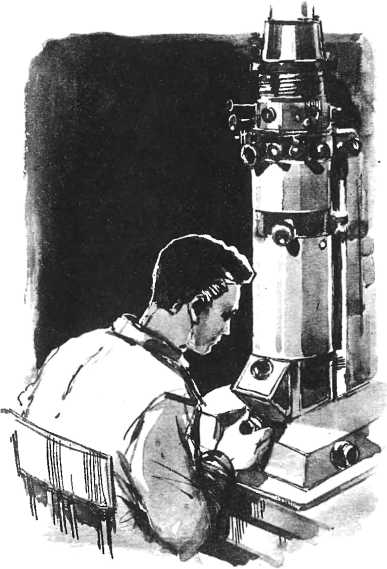

Электронный микроскоп.

Конечно, конструкция нового типа микроскопа совершенно иная. Электронный микроскоп значительно сложнее и по своим размерам гораздо больше оптического. Это прежде всего объясняется тем, что пучок электронов может беспрепятственно перемещаться только в пустоте. Поэтому в трубе электронного микроскопа поддерживается очень высокий вакуум. Свет не может не двигаться, а электроны обязательно нужно ускорять. Для этого в электронном микроскопе имеется специальная ускоряющая система, на которую от высоковольтного источника подается электрическое напряжение. Так, в электронном микроскопе типа «УЭМ-100» это напряжение достигает 100 тысяч вольт. Длина волны, связанной с электроном, при таком ускоряющем напряжении равна всего лишь 0,039 ангстрема, или 3,9•10– 10 сантиметра.

Если бы разрешающая способность в электронном микроскопе ограничивалась только явлением дифракции, то можно было бы рассматривать даже молекулы. К сожалению, разрешающую способность значительно снижают сами линзы микроскопа. По своим качествам они несравненно хуже оптических, и в настоящее время еще не найдены пути устранения их недостатков. Поэтому разрешающая способность современных электронных микроскопов далека еще от теоретически возможного предела и пока достигает только единиц ангстремов. Но и эта величина в несколько сот раз превышает разрешающую способность оптических микроскопов. Кроме того, в некоторых типах электронных микроскопов, помимо обычных наблюдений, можно также проводить и дифракционные исследования. Получающиеся при этом изображения дифракционных картин — электронограммы — дают ученым возможность изучать строение кристаллов и молекул, недоступное иным способам наблюдения.

Увеличение современных электронных микроскопов достигает многих десятков тысяч. Оно является произведением двух увеличений — электронно-оптического и фотографического. В электронном микроскопе типа «УЭМ-100» изображение фотографируется на пластинку размером 6х9 сантиметров. При печати это изображение может быть дополнительно увеличено. Общее увеличение в 50–75 тысяч раз еще не является пределом.

Такое увеличение необычайно велико. Для того чтобы вы лучше представили себе это, стоит сказать несколько слов о подготовке срезов, которые изучаются с помощью электронного микроскопа. Операция эта очень тонкая, и ее невозможно контролировать даже с помощью сильного оптического микроскопа. Рассматриваемый на просвет срез должен иметь очень малую толщину. Толщина, если в данном случае можно воспользоваться этим словом, среза может достигать всего лишь 10 миллимикронов, то есть она в 38 раз меньше самой короткой длины волны видимого света. Такая величина находится на пределе разрешающей способности электронного микроскопа.

Такие сверхтонкие срезы делаются с помощью специального устройства, так называемого ультрамикротома. Ультрамикротом позволяет делать срезы толщиной от 10 до 150 миллимикронов, причем она может устанавливаться в указанных пределах с точностью до 5 миллимикронов. Это точность, которой пока не требуется даже в самых новейших металлообрабатывающих станках. Ножи ультрамикротома, сделанные из специального стекла или алмаза, позволяют делать срезы не только мягких тканей, но даже и металлов. Максимальная площадь поверхности среза достигает размеров 3х4 миллиметра.

Здесь помещены изображения различных объектов электронной микроскопии и одна электронограмма.

Негативное изображение клетки листа томата, пораженного вирусом табачной мозаики. Фотография сделана в лаборатории электронной микроскопии Академии наук СССР.

Бактерии и фаговые частицы. Фотография сделана в лаборатории электронной микроскопии Академии наук СССР.

Кристаллы бета-каротина. Эта фотография сделана в лаборатории электронной микроскопии Академии наук СССР.
