Израсходованные из состава одиночного комплекта предметы ЗИП должны своевременно пополняться одноименными предметами из группового комплекта.
Каждые 6 и 18 минометов комплектуются соответственно групповым и ремонтным ЗИП самостоятельно, отдельно от минометов по ведомостям:
группового комплекта ЗИП-2Б!4–1.00 ЗИ1;
ремонтного комплекта ЗИП-2Б14-1.00 ЗИ2.
Групповой комплект ЗИП предназначен для обеспечения технического обслуживания и ремонта минометов с истекшими гарантийными сроками эксплуатации силами ремонтного органа воинской части (соединения) и объеме требований ЭД, а также для пополнения соответствующих одиночных комплектов ЗИП.
По номенклатуре и количеству групповой комплект ЗИП укомплектовывается, исходя из обеспечения гарантированной эксплуатации шести минометов в течение двух лет.
Ремонтный комплект ЗИП предназначен для обеспечения капитального ремонта миномета или группы минометов, а также для пополнения групповых комплектов ЗИП в течение всего периода эксплуатации миномета. Его хранят на складах, базах или ремонтных органах.
Ведомость ЗИП состоит из разделов: запасные части, инструмент, принадлежности, тара.
Состав одиночного и группового комплектов ЗИП приведен в табл. 1.
Перечень инструмента указан и табл. 2.
5. МАРКИРОВАНИЕ, КЛЕЙМЕНИЕ И ПЛОМБИРОВАНИЕ
Все делали, сборочные единицы и миномет в целом, а также ЗИП и тара имеют маркировку и клейма.
В маркировку входят:
для деталей мелких сборочных единиц, ЗИП и тары — индекс изделия и обозначение по основному конструкторскому документу (чертежу);
для основных сборочных единиц и деталей 2Б14.02.1 Сп, 2Б14.02 Сп, 2Б14-01.1, 2Б14-1.01 Сп, 2Б14-1.01.34 Сп, 2Б14-1.03 Сп, 2Б14-1.2 °Cп, 2Б14-1.35 Сп, 2Б14-1.35.1 Сп или 2Б14-1.35.10, 2Б14-1.01.80 и миномета 2Б14-1.0 °Cп — заводской номер, индекс его и обозначение по чертежу. Клейма ОТК удостоверяют годность и качество деталей, узлов, массу миномета, а также ЗИП и тары.
Таблица 1
| Обозначение | Наименование | ЗИ | ЗИ1 |
|---|---|---|---|
| Запасные части | |||
| 2Б14-1.01.82 | Боек | 1 | 2 |
| 2Б14-1.01.81 | Водило | 1 | 2 |
| 2Б14-1.03.168 | Втулка | 8 | |
| 2Б14-1.35.16 | Лопатка | 1 | 2 |
| 2Б14-1.35.14 | Элерон | 1 | 2 |
| 15/52–МП-832 | Ось | 1 | 2 |
| Ось 6x20 ГОСТ 9650-80 | |||
| 2Б14-1.01.83 | Плитка | 1 | 2 |
| 2Б14-1.03.8 Сп | Подъемный механизм | 1 | |
| 2Б14-1.01.52 | Пружина | 3 | 5 |
| 2Б14-1.03.25 | Пружина | 1 | 2 |
| 2Б14-1.03.30 | Пружина | 2 | 4 |
| 2Б14-03.11 | Пружина | 1 | 2 |
| 2Б14-1.35.15 | Пружина | 2 | 4 |
| 2Б14-1.35.13 | Рычаг | 1 | 4 |
| 2Б14-1.03.05 | Труба | 1 | |
| 2Б14-1.03.26 | Шайба | 8 | |
| 2Б14-03.212 | Шайба | 2 | |
| 4/52-МП-832 | Шайба | 1 | 4 |
| 2Б14-1.03.29 | Шток амортизатора | 4 | |
| Крепежные детали | |||
| 2Б14-1.03.162 | Винт | 2 | |
| 2Б14-1.03.345 | Пластина | 2 | |
| 7/52-МП–832 | Гайка | 1 | 2 |
| 2Б14.03.12 | Шайба | 2 | |
| Шайба 6 ГОСТ 10450-78 | 2 | 2 | |
| Шплинт 1,6x10 ГОСТ 397-79 | 2 | 2 | |
| Шплинт 2x16 ГОСТ 397-79 | 1 | 6 | |
| Шплинт 3,2x16 ГОСТ 397-79 | 2 | ||
| 13/52-МП-832 | Шплинт пружинный | 1 | 2 |
| Штифт 4x16 ОСТ 3-2234-80 | 2 | 6 | |
| Штифт 4x20 ОСТ 3-2234-80 | 1 | 4 | |
| Шрифт 5x20 ОСТ 3-2234-80 | 1 | 2 | |
| Инструмент | |||
| 2Б14-1.04.1 | Бородок | 2 | |
| 2Б14-1.05.1 Сп | Ключ | 2 | |
| 2Б14-1.05.1 | Ключ | 2 | |
| 2Б14-1.05.3 | Ключ | 1 | 2 |
| 3И 15 | Ключ № 2 | 1 | 2 |
| 53-И-85 | Ключ № 3 | 1 | 2 |
| 53-ИР-300 | Ключ № 6 | 1 | 2 |
| 3И 17 | Ключ № 14 | 1 | 2 |
| Ключ 7811–0023 ГОСТ 2839-80 | 1 | 2 | |
| Ключ 7811–0043 ГОСТ 2839-80 | 2 | ||
| Ключ 7811–0317 ГОСТ 16984-79 | 2 | ||
| СБ 54-1/52-ИМП-832 | Ключ комбинированный | 1 | 2 |
| 2Б14-1.04.3 | Ломик | 1 | 2 |
| 2Б14-1.06.1 | Отвертка | 2 | |
| 2Б14-1.04.50 | Шаблон | 1 | 2 |
| Отвертка 7810–0308 ГОСТ 17199-71 | 1 | 2 | |
| Плоскогубцы 7814–0092 ГОСТ 5547-75 | 2 | ||
| Молоток 7850–0103 ГОСТ 2310-77 | 1 | ||
| 53-И-029 | Установочный ключ Д-1 | 1 | 2 |
| Принадлежности | |||
| Банка БН-0,5 ГОСТ 17000-71 | 1 | ||
| 2Б14-1.19 Сп | Банник | 1 | |
| Бутылка БУЦ 1,0 ГОСТ 17000-71 | 1 | ||
| 2Б14-1.19.1 °Cп | Головка банника | 1 | |
| Квадрант К-1 ГОСТ 10908-75 | 2 | ||
| АЛ2.766.052/51-ОП-211К | Коллиматор орудийный К-1 | 1 | |
| 2Б14-1.04.7 Сп | Костыль | 4 | 4 |
| 2Б14-1.21 Сп | Отвес | 1 | |
| Сп/51-Э-215 | Пробор освещения минометов "Луч-ПМ2М" | 1 | |
| 2Б14-1.2 °Cп | Стойка | 1 | |
| Укладки | |||
| 2Б14-1.09 Сп | Вьюк трубы | 1 | |
| 2Б14-1.1 °Cп | Вьюк плиты | 1 | |
| 2Б14–1.11 Сп | Вьюк двуноги | 1 | |
| 10.00.000/52-Ю-832Ш | Вьюк для переноски лотков | 1 | |
| Сп 6/52-Ю-832Ш | Лоток | 2 | |
| 2Б14-1.04.2 Сп | Сумка | 1 | |
| 2614-1.04.8 Сп | Сумка инструментальная | 1 | |
| 2Б14-75 Сп | Сумка | 5 | |
| 2Б14-1.24 Сп | Чехол для банника | 1 | 1 |
| ЗИП покупных изделий | |||
| АЛ3.812.044–01 ЗИ/51-ОМ-614М2 | Одиночный комплект ЗИП на изделие МПМ-44М. Ведомость ЗИП | 1 | |
| АЛ3.812.044–01 ЗИ/51-ОМ-614М2 | Групповой комплект ЗИП на шесть изделий МПМ-44М. Ведомость 3ИП | 1 | |
| Комплект ЗИП * к прибору "Луч-ПМ2М" | 1 | ||
| Комплект ЗИП** к квадранту К-1 | 2 | ||
| Тара | |||
| 2Б14-1.13 Сп | Ящик | 1 | |
| 2Б14-1.14 Сп | Ящик | 1 | |
| 2Б14-1.41 Сп | Ящик группового комплекта ЗИП | 1 |
* Поставляется в соответствии с Техническим описанием прибора "Луч-ПМ2М" и укладывается в ящик прибора.
** Поставляется в соответствии с Паспортом на квадрант и укладывается в футляр квадранта.
Таблица 2
Иллюстрированный перечень инструмента
| Инструмент | Назначение | Эскиз |
|---|---|---|
| Ключ 2Б14-1.05.1 Сп | Для вывинчивания (ввинчивания) резьбовых втулок из корпуса редуктора | № 1 |
| Ключ 2Б14-1.05.3 | Для вывинчивания (ввинчивания) плитки | № 2 |
| Ключ 7811–0317 ГОСТ 16984-79 | Для отвинчивания гаек при отделении корпусов амортизаторов от обоймы | № 3 |
| Ключ 2Б14-1.05.1 | Для ввинчивания трубы подъемного механизма в корпус редуктора | № 4 |
| Бородок 2Б14-1.04.1 | Для выбивания штифтов; при отделении поворотного механизма от вертлюга, при разборке механизма горизонтирования, корпусов амортизаторов | № 5 |
| Ломик 2Б14-1.04.3 | Для отвинчивания (навинчивания) казенника | № 6 |
| Отвертка 7810–0308 ГОСТ 17199-71 | Для поворота водила, для отвинчивания винтов, при отделении рукоятки хомута, в гайках корпусов амортизаторов, в механизме горизонтирования, при разборке редуктора | № 7 |
| Плоскогубцы 7814–0092 ГОСТ 5547-75 | Для вытаскивания шплинтов: при отделении механизмов горизонтирования от двуноги, при разборке предохранителя, при расстопорении винтов в вилках стоек лафета-двуноги, при от делении обоймы от наметки | № 8 |
| Ключ 7811-0023 | Для отделения стоек от кожуха подъемного механизма и хомута с амортизаторами от вертлюга | № 9 |
| Ключ 7811-0043 | Для навинчивания корпуса редуктора на трубу | № 10 |
| Отвертка 2Б14-1.06.1 | Для вывинчивания (ввинчивания) винта ограничителя хода в подъемном механизме | № 11 |
| Установочный ключ для Д-1 53-И-029 | Для установок на дистанционных трубках Т-1 и ОМ-82 | № 12 |
| Ключ № 6 53-ИР-300 | Для ввинчивания дистанционной трубки ОМ-82 | № 13 |
| Ключ № 3 53-И-85 | Для ввинчивания дистанционной трубки Т-1 | № 14 |
| Ключ № 14 ЗИ17 | Для ввинчивается взрывателя М-6 | № 15 |
| Ключ № 2 ЗИ15 | Для ввинчивания взрывателя М-5 | № 16 |
| Ключ комбинированный Сб 54-1 52-ИМП-832 | Для вывинчивания (ввинчивания) колпачка и гаек предохранителя | № 17 |
| Молоток 7850–0103 ГОСТ 2310-77 | Для отвинчивания (навинчивания) казенника, сборки (разборки) сборочных единиц | № 18 |
| Шаблон 2814-1.04.50 | Для проверки выступания (утопания) бойка | № 19 |

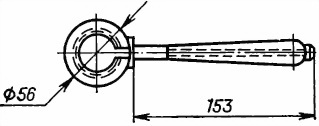

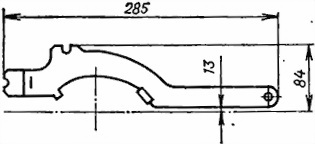

Эскиз № 1

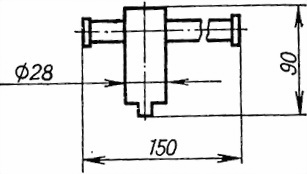

Эскиз № 2

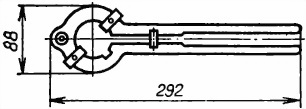

Эскиз № 3

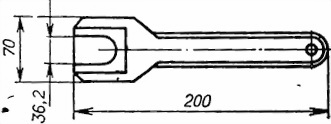

Эскиз № 4

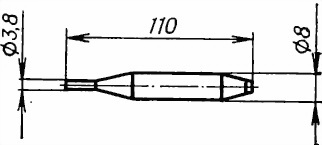

Эскиз № 5

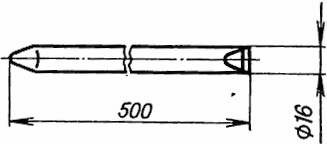

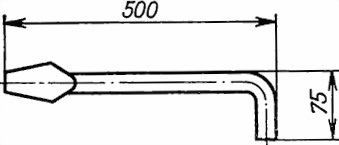

Эскиз № 6
Эскиз № 7
Эскиз № 8

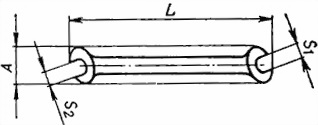

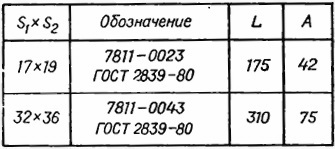

Эскиз № 9
Эскиз № 10
Эскиз № 11
Эскиз № 12
Эскиз № 13
Эскиз № 14
I
II
Эскиз № 15
Эскиз № 16
Эскиз № 17

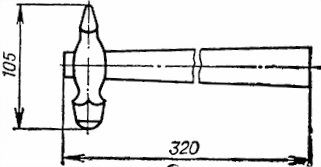

Эскиз № 18
Эскиз № 19
При хранении и транспортировании ящики, в которых размещены миномет, ЗИП, инструмент и принадлежности, лотки, коллиматор К-1 и прибор «Луч-ПМ2М», должны быть опломбированы.
