3– й экз. – Энергосбыту – филиалу ОАО «Мосэнерго».
Приложения к акту:
№ 1 – однолинейная схема электроснабжения Потребителя, утвержденная главным инженером (руководителем) Потребителя и заверенная Печатью Потребителя;
№ 2 – схема подключения субабонентов.
17. Телефон диспетчера Филиала: _______________________
Телефоны Потребителя: ____________________________
ПРИЛОЖЕНИЕ № 1
к Акту разграничения балансовой принадлежности и эксплуатационной ответственности электроустановок и сооружений напряжением до 1000 В
№ абонента _ от «_»_200_г. № _
Однолинейная схема электроснабжения _______ с системой расчетного учета электроэнергии
от «_»_200_г.
МЕСТО СХЕМЫ
Схема исполняется на листе стандартного формата, на ней отображаются:
1. Граница балансовой принадлежности красным цветом.
2. Граница эксплуатационной ответственности синим цветом.
3. Место расположения приборов и схема учета электроэнергии.
4. Указывается длина линии до точки разделения границ с двух сторон, при необходимости прилагается план.
5. Параметры устройств: АВР, автономных источников электропитания, агрегатов бесперебойного электропитания и компенсаторов реактивной мощности.
Местные (передвижные, стационарные) электростанции мощностью
_ кВт, напряжением _ кВ должны иметь устройства, исключающие
возможность параллельной работы с электрической сетью ОАО «Мосэнерго».
ПРИЛОЖЕНИЕ № 2
к Акту разграничения балансовой принадлежности и эксплуатационной ответственности электроустановок и сооружений напряжением до 1000 В
от «___ » __________200__ г. № _____
Схема подключения субабонентов от сети ____________с указанием границ балансовой принадлежности и эксплуатационной ответственности
от «___ » __________200__ г.

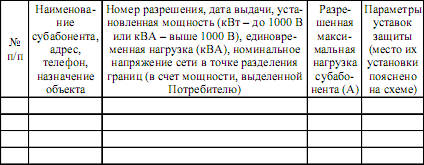

Распределение выделенной мощности между субабонентами

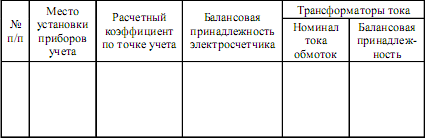

Учет электроэнергии и мощности субабонентов
Техническое обслуживание приборов учета (электросчетчика) осуществляет ________________________________________________________
по договору (приложению к договору энергоснабжения) № ___________
от «___ » __________200__ г.
При прямых расчетах между Энергосбытом и субабонентом указывается номер договора с субабонентом.
Изменения в настоящую схему вносятся отдельным дополнением.
9.4. Допуск электроустановок в эксплуатацию и порядок их включения
В соответствии с требованиями ПТЭЭП приемка новых или реконструированных электроустановок состоит из нескольких предварительных этапов, в том числе:
в период монтажа и строительства проводятся промежуточные приемки узлов оборудования и сооружений, в т. ч. и скрытые работы;
выполняются приемосдаточные испытания оборудования и пуско-наладочные испытания отдельных систем электроустановок;
проводится комплексное опробование оборудования.
Порядок и процедура проведения указанного комплекса работ достаточно подробно изложены в ПТЭЭП.
Следует обратить внимание, что согласно [5, 12 и др.] допуск в эксплуатацию осуществляется лишь для новых и реконструированных электроустановок. Поэтому нельзя согласиться с требованиями (предписаниями) Энергосбыта или Ростехнадзора о необходимости допуска в эксплуатацию уже существующих и ранее допущенных в эксплуатацию электроустановок, что может иметь место при переоформлении договора энергоснабжения, например, при реорганизации структуры Энергосбыта или при обновлении договора энергоснабжения и т. д. Тем более нет необходимости в таком допуске, если характер нагрузки потребителя не изменился и его присоединенная мощность не увеличилась.
Допуск электроустановок в эксплуатацию заключается в:
составлении акта допуска в эксплуатацию (форма акта допуска в эксплуатацию приведена в прил. 3) инспектором Ростехнадзора;
выдаче разрешения для энергоснабжающей организации на подключение электроустановки (форма Разрешения на подключение электроустановки приведена в прил. 4).
Этой процедуре предшествует проверка вновь смонтированной или реконструированной электроустановки на предмет:
выполнения ее в соответствии с выданными техническими условиями, действующими нормами и правилами работы в электроустановках, СНиП и др. НТД;
обеспечения необходимой проектной, приемосдаточной и эксплуатационной документацией;
наличия подготовленного электротехнического персонала или договора на обслуживание электроустановки специализированной организацией;
наличия испытанных средств защиты, инструмента, запчастей, средств связи и сигнализации, пожаротушения, аварийного освещения и вентиляции;
наличия приказа о назначении у потребителя ответственного за электрохозяйство.
Дополнительными требованиями для получения потребителем акта допуска являются:
