Расстояние по вертикали от проводов ВЛ до проводов или подвесных кабелей РС при пересечении на общей опоре должно быть не менее 1,5 м.

Место пересечения проводов ВЛ с проводами или подвесными кабелями ЛС и РС в пролете должно находиться на расстоянии не менее 2 м от ближайшей опоры ВЛ, но по возможности ближе к опоре ВЛ. Провода ВЛ должны располагаться над проводами ЛС и РС. В исключительных случаях провода ВЛ 380/220 В допускается располагать под проводами стоечных ЛС.

При сближении ВЛ с воздушными ЛС и РС расстояние по горизонтали между крайними проводами этих линий должно быть не менее 2 м, а в стесненных условиях – не менее 1,5 м. Во всех остальных случаях расстояние между линиями должно быть не менее высоты наибольшей опоры ВЛ, ЛС и РС.

Совместная подвеска на общих опорах проводов ВЛ, ЛС и РС не допускается. На общих опорах допускается совместная подвеска проводов ВЛ и изолированных проводов РС.

Расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и РС в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 3.27.

Таблица 3.27

Расстояния по вертикали от проводов ВЛ до проводов ЛС и РС

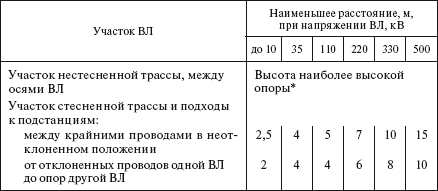

Наименьшее расстояние по горизонтали при сближении ВЛ с воздушными ЛС и РС при неотклоненных проводах должно быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы при наибольшем отклонении проводов ВЛ ветром: 2 м – для ВЛ до 10 кВ; 4 м – для ВЛ 35 и 110 кВ; 6 м – для ВЛ 220 кВ; 8 м – для ВЛ 330 кВ; 10 м – для ВЛ 500 кВ.

Угол пересечения ВЛ с железными дорогами, электрифицированными и подлежащими электрификации в течение ближайших 10 лет, должен быть не меньше 40°. Рекомендуется производить пересечение под углом, близким к 90°.

При пересечении и сближении ВЛ с железными дорогами расстояние от основания опоры ВЛ до габарита приближения строений на неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных дорог должно быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается это расстояние принимать не менее: 3 м – для ВЛ до 10 кВ; 6 м – для ВЛ 35 – 110 кВ; 8 м – для ВЛ 220–330 кВ и 10 м – для ВЛ 500 кВ.

Расстояния от проводов до различных элементов железной доро – ги при пересечении и сближении ВЛ с железными дорогами должны быть не менее приведенных в табл. 3.28.

Таблица 3.28

Расстояния при пересечении и сближении ВЛ с железными дорогами

Применение штыревых изоляторов в пролетах пересечений ВЛ с железными дорогами не допускается. Использование в качестве заземлителей арматуры железобетонных опор и железобетонных пасынков у опор, ограничивающих пролет пересечения, запрещается.

Расстояния при пересечении и сближении ВЛ с автомобильными дорогами должны быть не менее приведенных в табл. 3.29.

Расстояние по вертикали в нормальном режиме проверяется при наибольшей стреле провеса без учета нагрева проводов электрическим током.

Таблица 3.29

Расстояния при пересечении и сближении ВЛ с автомобильными дорогами

Во всех случаях сближения ВЛ с криволинейными участками автомобильных дорог, проходящих по насыпи, минимальные расстояния от проводов ВЛ до бровки дороги должны быть не менее расстояний по вертикали, указанных в табл. 3.29.

Расстояния от нижних проводов ВЛ до поверхности воды должны быть не менее приведенных в табл. 3.30. Нагрев проводов ВЛ электрическим током не учитывается.

Таблица 3.30

Расстояния от проводов ВЛ до поверхности воды, габарита судов и сплава

При прохождении ВЛ по плотинам, дамбам и т. п. расстояния от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до различных частей плотин и дамб должны быть не менее приведенных в табл. 3.31.

Таблица 3.31

Расстояния от проводов ВЛ до различных частей плотин и дамб

При прохождении ВЛ по плотинам и дамбам, по которым проложены пути сообщения, она должна удовлетворять также требованиям, предъявляемым к ВЛ при пересечениях и сближениях с соответствующими объектами путей сообщения.

Наибольшая стрела провеса проводов ВЛ должна определяться сопоставлением стрел провеса при высшей расчетной температуре воздуха и при гололеде.

Габариты пересечения высоковольтных линий электропередачи и сближения их с сооружениями при использовании проводов БАХ

и СИП значительно меньше и определяются проектом на основании Нормативно-технической документации на проектирование, сооружение и эксплуатацию опытно-промышленных ВЛ 6—20 кВ с проводами БАХ и Нормативно-технической документации на проектирование, сооружение и эксплуатацию опытно-промышленных ВЛ 0,38 кВ с самонесущими проводами АМКА.
