При анкерном пролете меньше 3 км визирование проводят в двух промежуточных пролетах, а при пролете больше 3 км – в каждой трети анкерного участка.

Визирование проводов производят два электролинейщика, расположенные на опорах так, чтобы глаз наблюдателя был на уровне рейки. При натяжении электролинейщик смотрит на рейку соседней опоры, определяя подъем нижней точки провода до уровня прямой линии, соединяющей обе визирующие линейки. При достижении такого совпадения он подает сигнал другому электролинейщику, который отмечает положение провода на анкерной опоре. При горизонтальном расположении проводов первым визируется средний провод, а при вертикальном – визирование начинается с верхнего провода. Как правило, провод сначала натягивают выше уровня визирования на 0,3–0,5 м и выдерживают на этой высоте 5—10 мин для его вытягивания.

После окончательного визирования и нанесения необходимых отметок провод опускают на землю и монтируют натяжной зажим. Закрепив гирлянду на траверсе, проводят повторное визирование и определяют фактическую стрелу провеса.

Перекладку проводов из раскаточных роликов в поддерживающие зажимы производят как наверху, так и внизу со спуском провода на землю. Поддерживающий зажим при его монтаже на земле устанавливают на отметке провода (троса), сделанной перед отцеплением ролика от траверсы. Одновременно на проводе монтируют гасители вибрации.

В отдельных случаях, например, при пересечении автомобильных и железных дорог, линии электропередачи и связи, рек, оврагов и т. п., монтаж проводов (тросов) осуществляется методом отмера проводов. Аналитически, с учетом длины пролета и заданного провеса, вычисляют необходимую длину провода. Монтаж проводов методом отмера выполняется в соответствии с Методическими указаниями по монтажу проводов (тросов) на переходах ВЛ методом отмера без предварительной вытяжки и визирования, разработанными институтом «Оргэнергострой».

Монтаж проводов на переходах через судоходные реки, каналы, железные и автомобильные дороги, линии электропередачи, линии связи и другие объекты осуществляется в соответствии с ППР, разработанными для каждого перехода и согласованными с владельцами объектов.

Монтаж проводов на горных склонах выполняют специально подготовленные рабочие, владеющие техникой альпинизма. Они должны иметь специальную одежду, быть оснащены специальным альпинистским снаряжением и инструментом, средствами сигнализации. Работы выполняются в соответствии с проектом производства работ. Классификация горных склонов приведена в табл. 3.22.

Таблица 3.22

Категории и типы горных склонов

Монтаж проводов на штыревых изоляторах. Штыревые изоляторы применяются при строительстве линий электропередачи напряжением до 1 кВ и 6, 10, 35 кВ. Линии 35 кВ монтируются как на штыревых, так и на подвесных изоляторах.

Требования, предъявляемые к строительству линий электропередачи, монтируемых на штыревых изоляторах, изложены в ПУЭ (гл. 2.4).

По условиям механической прочности на ВЛ до 1 кВ следует применять провода сечением не менее: алюминиевые – 18 мм2; сталеалюминиевые и биметаллические – 10 мм2; стальные многопроволочные – 25 мм2; стальные однопроволочные – диаметром 4 мм. Применение однопроволочных стальных проводов диаметром более 6,5 мм не допускается.

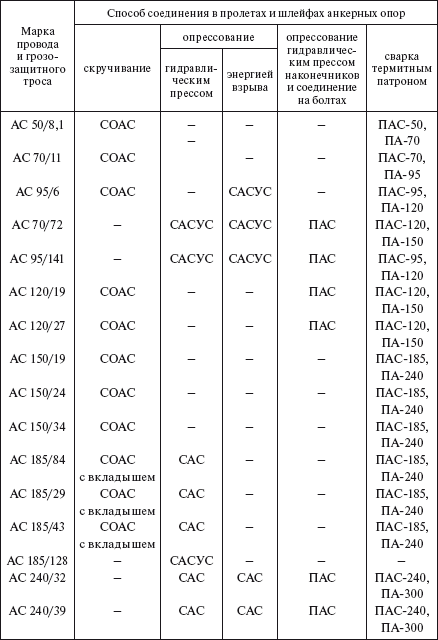

Соединение проводов должно производиться при помощи соединительных зажимов или сваркой (в том числе термитной). Сварка встык однопроволочных проводов не допускается (их можно соединять скруткой с последующей пайкой).

Соединения, подверженные тяжению, должны иметь механическую прочность не менее 90 % предела прочности провода. Соединения проводов из разных металлов или разных сечений должны выполняться только на опорах с применением переходных зажимов.

Крепление проводов к изоляторам на опорах должно быть одинарным. К изоляторам провода должны крепиться проволочной вязкой или специальными зажимами. Расположение проводов на опорах допускается любое, нулевой провод следует располагать ниже фазных проводов.

На линиях электропередачи до 1 кВ расстояния между проводами на опоре и в пролете при наибольшей стреле провеса до 1,2 м должны быть не менее:

а) при вертикальном расположении и расположении проводов с горизонтальным смещением не более 20 см: 40 см – в I, II и III районах по гололеду; 60 см – в IV и особом районах по гололеду;

б) при других расположениях проводов во всех районах по гололеду при скорости ветра при гололеде до 18 м/с – 40 см, более 18 м/с – 60 см.

При стреле провеса более 1,2 м указанные расстояния должны быть увеличены пропорционально отношению наибольшей стрелы провеса к стреле провеса, равной 1,2 м. Коэффициент запаса прочности штыревых изоляторов должен быть не менее 2,5.
