и

размещенные в левой нижней части данной вкладки, служат для зеркального отображения схемы будущего плана относительно горизонтальной и вертикальной осей. Кнопки

и

поворачивают схему на 90° соответственно против и по направлению часовой стрелки. Кроме этого, в поле Цвет вы можете выбрать цвет заливки площади здания, созданного с помощью объемной планировки. Этим цветом оно будет выделено вплоть до самого выхода из режима объемного планирования.

Вкладка Общие (рис. 3.76) предоставляет возможность настройки отображения стен создаваемого здания на плане после выхода из режима объемной планировки (область 2D-Изображение), а также включать или отключать наличие в созданном помещении пола и потолка (флажки Наверх открыто и Вниз открыто в области Пол/потолок). Вы также можете предварительно настроить текстуры пола и потолка в соответствующем окне, вызываемом с помощью кнопки Материал.

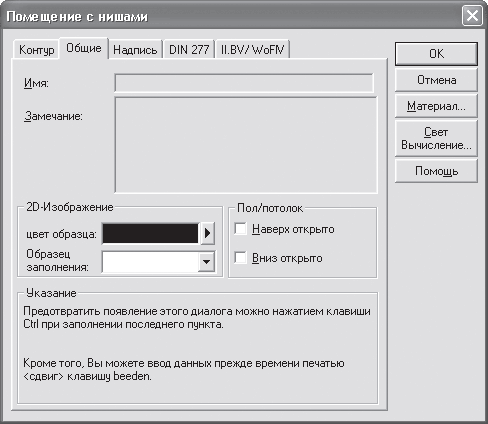

Рис. 3.76. Вкладка Общие окна Помещение с нишами

Все остальные настройки уже знакомы вам после изучения настроек параметров этажа или отдельного помещения.

Для всех остальных вышеперечисленных команд создания плана в режиме объемной планировки окна имеют тот же набор вкладок. Единственное отличие состоит в схеме самого здания на вкладке Контур.

Попробуем начать выполнение проекта, применяя для этого объемное планирование зданий.

1. С помощью команды Файл -> Новый создайте новый проект. Все настройки, предложенные в окне Свойства этажей, оставьте по умолчанию.

2. На горизонтальной панели инструментов нажмите кнопку Объемная планировка застройки.

3. Вызовите команду Прямоугольное помещение

с вертикальной панели инструментов и переведите указатель в область чертежа плана. В плане тотчас появится фантомное изображение контура прямоугольного здания (рис. 3.77), левый нижний угол которого перемещается за указателем. Размеры контура приняты по умолчанию и равняются начальным размерам, установленным в окне настройки параметров для команды Прямоугольное помещение.

Рис. 3.77. Начало построения прямоугольного помещения методом объемной планировки

4. Щелкните кнопкой мыши в том месте плана, где должен размещаться левый нижний угол здания. Тем самым вы начнете сам процесс объемной планировки.

При позиционировании левого нижнего угла вы можете использовать привязки к координатной сетке или вспомогательной геометрии, если такая была предварительно создана на чертеже.

5. После первого щелчка кнопкой мыши система перейдет в режим указания первого определяющего размера: для данной схемы помещения это будет ширина (рис. 3.78). Отведите указатель мыши немного влево, при этом вы увидите, что здание «растягивается» за указателем относительно зафиксированного левого нижнего угла. Для фиксации ширины при достижении необходимого ее значения щелкните кнопкой мыши.

Рис. 3.78. Задание ширины прямоугольного здания

6. После фиксации ширины программа переходит в режим указания длины здания. Теперь вы уже растягиваете контур здания относительно зафиксированных левого нижнего и правого нижнего углов. Щелчок кнопкой мыши, фиксирующий длину, будет означать также завершение планировки здания, поскольку для этого шаблона были заданы все необходимые размеры.

7. После завершающего щелчка кнопкой мыши на окне появится окно параметров (см. рис. 3.75) с точными размерами построенного габаритного прямоугольника. Вы можете более точно их отредактировать, повернуть или отобразить здания. Если вы уверены в правильности всех настроек, нажмите кнопку ОК. В результате на плане будет нарисовано здание по заданным размерам (рис. 3.79).

Рис. 3.79. Прямоугольное помещение в режиме объемной планировки

Находясь в режиме объемного планирования, даже после закрытия окна и завершения построения плана здания вы все еще можете редактировать отдельные размеры. Для этого необходимо щелкнуть кнопкой мыши на закрашенной области плана, в результате чего на нем отобразятся определяющие размеры (рис. 3.80).

Рис. 3.80. Редактирование размеров после построения плана

После изменения любого из значений, представленного в текстовых полях, план здания будет мгновенно перестроен. Если вы введете какое-либо некорректное значение (например, отрицательное число, текст или слишком маленькое значение), никаких изменений в плане происходить не будет и все значения характерных длин останутся такими же, какими были до некорректного ввода.

Попробуем теперь создать здание с более сложной конфигурацией внешних стен.

1. Не закрывая активный план и не выходя из режима объемной планировки, вызовите команду Помещение с эркером
