Совет
При сохранении трехмерной модели в виде графического изображения всегда предварительно выполняйте визуализацию.
При сохранении проекта сначала нужно выбрать его ориентацию (если осуществляется сохранение трехмерной модели), после чего нажать кнопку Сохранить изображение. В появившемся окне введите имя сохраняемого рисунка и нажмите кнопку Сохранить.

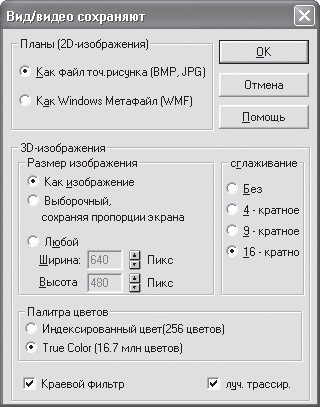

Чтобы настроить параметры сохранения изображения, щелкните правой кнопкой мыши на кнопке Сохранить изображение или выполните команду Опции -> Программа -> Сохранить картинку. В открывшемся окне (рис. 5.50) настраиваются все необходимые параметры. Собственно тип сохраняемого файла выбирается при сохранении в окне сохранения файла.
Рис. 5.50. Настройка параметров сохранения изображения
Приведенные на рис. 5.50 настройки являются предпочтительными для получения изображения наилучшего качества.
Экспорт трехмерных моделей и чертежей
Построенный в программе план или трехмерную модель можно легко экспортировать в один из общеизвестных обменных форматов, чтобы впоследствии использовать в других системах.

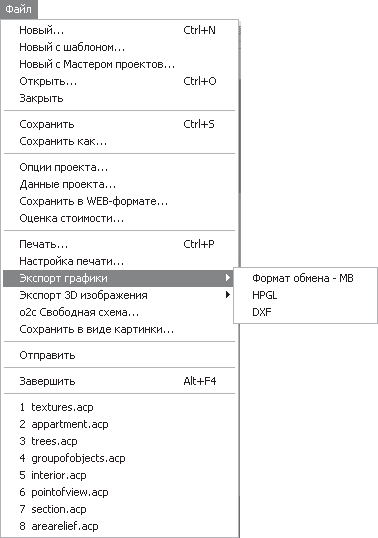

Для экспорта графического изображения используются команды меню Файл -> Экспорт графики (рис. 5.51).
Рис. 5.51. Команды для экспорта чертежей
Приведенные команды экспорта графических изображений доступны только в режиме дизайна. Они сохраняют двухмерное изображение в выбранном формате, однако это изображение (в конвертированном варианте – полноценный чертеж) будет содержать не чертеж плана, а текущую проекцию трехмерной сцены на плоскость экрана. Чтобы экспортировать изображение чертежа, необходимо вызвать одну из команд группы меню Файл -> Экспортировать в формате, доступных только в режиме конструирования.

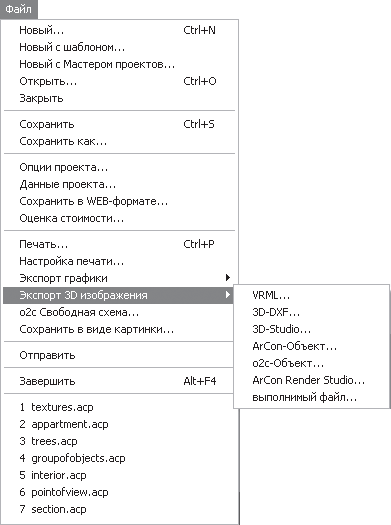

Программа ArCon предоставляет большой выбор форматов для экспортирования трехмерных моделей. Команды для экспорта трехмерной графики собраны в меню Файл -> Экспорт 3D изображения (рис. 5.52).
Рис. 5.52. Команды для экспорта трехмерных моделей
Наиболее часто используемыми являются конвертеры в формат VRML, 3D-формат DXF, а также в формат системы 3ds Max.

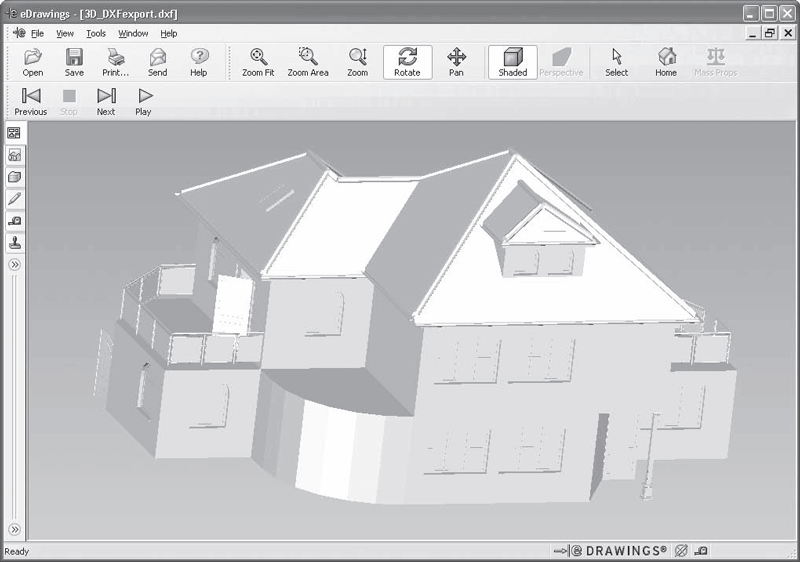

На рис. 5.53 приведен пример экспортированного в DXF-формат файла выполненного нами проекта двухэтажного коттеджа, открытого в eDrawings Viewer. Этот файл вы можете посмотреть на диске в папке CH03\Export\3D_DXFexport.dxf.
Рис. 5.53. Модель коттеджа, конвертированная в DXF-формат и открытая для просмотра в eDrawings Viewer
Примечание
Приложение eDrawings Viewer – бесплатная утилита, предоставляемая компанией Dassault Systems для просмотра и аннотирования трехмерных моделей, чертежей и документации всевозможных форматов (поддерживаются форматы практически всех известных CAD-систем).
На компакт-диске, поставляемом с книгой, вы также найдете пример конвертирования чертежа плана в DXF-формат (CH03\Export\DXFexport.dxf).
Сохранение проекта как HTML-страницы

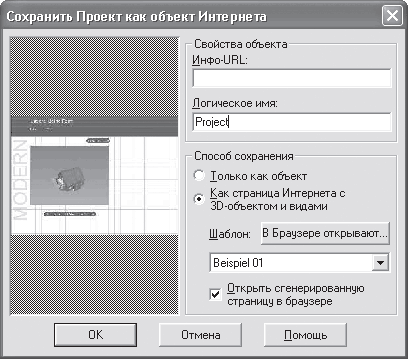

Для сохранения проекта как HTML-страницы служит команда меню Файл -> Сохранить в WEB-формате. После выполнения данной команды на экране появляется окно (рис. 5.54) с параметрами сохранения интернет-страницы.
Рис. 5.54. Параметры сохранения проекта ArCon в HTML-формат
В поле Логическое имя задается название страницы, а в области Способ сохранения с помощью соответствующего положения переключателя выбирается один из вариантов сохранения: просто как объект ArCon или же как полноценный файл HTML-формата. В раскрывающемся списке Шаблон выбирается один из шаблонов оформления представления данных на интернет-странице. Флажок Открыть сгенерированную страницу в браузере позволяет мгновенно после сохранения проекта открыть его в окне браузера, установленного на вашем компьютере.
Примечание
Сохранение проекта в данный формат требует некоторого времени, поскольку программа одновременно сохраняет несколько видов для наиболее полного представления проекта в Интернете.

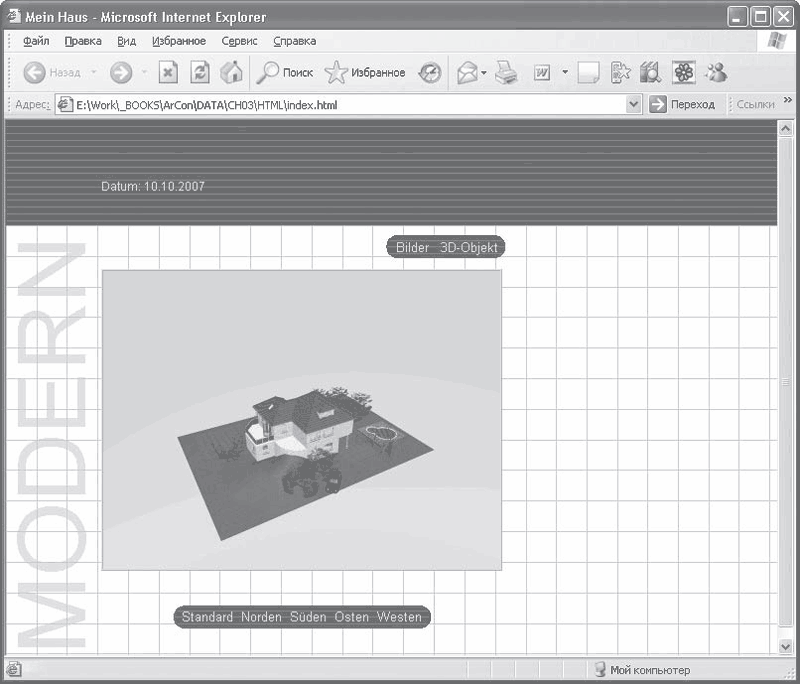

Можете открыть в программе одну из последних версий разработанного проекта двухэтажного коттеджа и попробовать сохранить ее в данный формат (рис. 5.55).
Рис. 5.55. Проект ArCon в HTML-формате
С помощью кнопок в нижней части открытой страницы можно переключаться между различными видами проекта (рис. 5.56).
Рис. 5.56. Вид с востока на проект, сохраненный в качестве HTML-страницы
Пример сохраненного проекта вы найдете в директории CH03\HTML на компакт-диске. Для открытия проекта необходимо запустить файл index.html.
Сохранение проекта в виде исполняемого файла
Помимо всего прочего, система ArCon предоставляет очень мощную возможность для сохранения разработанного проекта в виде исполняемого EXE-файла. Данная возможность очень удобна для демонстрации проекта заказчику или другим сторонним лицам, у которых нет на компьютере установленной программы ArCon или каких-либо других CAD-систем, в которых можно было бы ознакомиться с проектом.
