Чтобы добавить тот или иной объект в трехмерную сцену, достаточно просто перетащить его с помощью мыши из окна каталога объектов и текстур. Попробуйте, к примеру, открыть раздел Garten -> Pflanzen (Сад -> Растения) каталога (рис. 5.24) и перетащить в окно ранее разработанного проекта двухэтажного коттеджа несколько различных растений (рис. 5.25).

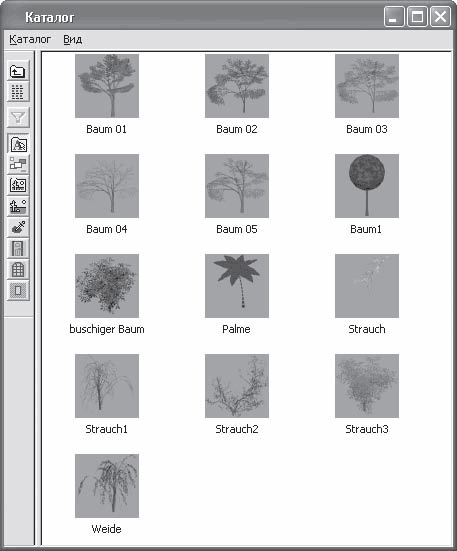

Рис. 5.24. Растения, которые вы можете использовать при оформлении экстерьера вашего проекта

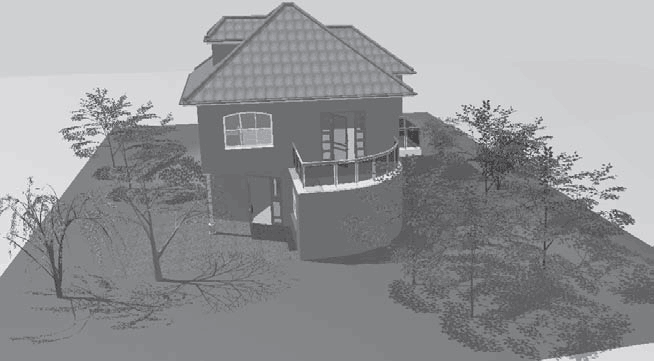

Рис. 5.25. Трехмерная сцена после добавления деревьев и кустов
Наверное, вы обратили внимание, что после «сбрасывания» объектов в окне (то есть после отпускания кнопки мыши) они сами по себе «приземляются» на поверхность. Таким образом очень удобно размещать элементы интерьера по этажам здания: отпустив объект над полом этажа, вы не должны более настраивать его положение в вертикальной плоскости. Чтобы расположить объект так, как вам нужно, в горизонтальной плоскости (в плане) лучше установить следующий режим отображения: вид общего плана, для чего воспользоваться кнопкой Вид сверху (цветной) (рис. 5.26). После этого вам не составит особого труда придать нужное расположение объектам сцены в горизонтальной плоскости с помощью перетаскивания мышью. Напомню, что для того, чтобы выделить трехмерный объект, достаточно щелкнуть на нем кнопкой мыши, в результате чего вокруг него появится зеленый габаритный параллелепипед с красными скруглениями на углах. Чтобы изменить положение объекта в сцене, просто перетащите его за одну из сторон данного параллелепипеда.

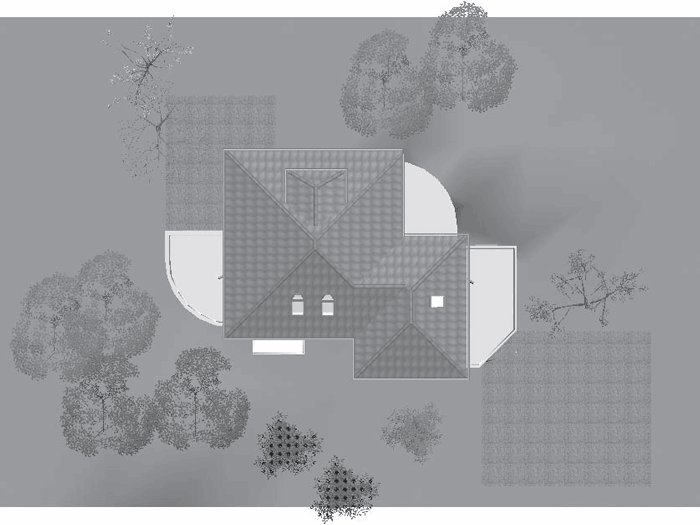

Рис. 5.26. Изменение расположения объектов при включенном способе отображения Вид сверху (цветной)
Примечание
В программе также предусмотрена возможность интерактивного изменения размеров объектов. Для этого после их выделения щелкните кнопкой мыши на одном из красных углов габаритного параллелепипеда и, удерживая нажатой кнопку мыши, перетаскивайте его. Выбранный угол будет перемещаться за указателем, а все остальные углы останутся недвижимы. Таким образом вы увеличите или уменьшите размеры параллелепипеда, а значит, и самого объекта (размеры объекта уменьшаются, когда зажатый угол перемещается внутрь исходного габаритного параллелепипеда).
В разделе Garten (Сад) также находится множество других элементов экстерьера (бассейны, лавки, солнцезащитные зонты и пр.), позволяющих придать выполняемому проекту значительно больше реалистичности. Можете добавить любые из понравившихся вам объектов в свой проект и расположить их по своему усмотрению. Когда вы после этого выполните визуализацию, полученная картинка будет выглядеть весьма впечатляюще.
Разработанный проект находится в файле CH03\Trees.acp на компакт-диске.
В окне каталога получить представление о внешнем виде объекта достаточно сложно (даже в режиме отображения больших значков). Поэтому в программе предусмотрена возможность рассмотрения объекта еще до его добавления в сцену. Для этого необходимо дважды щелкнуть кнопкой мыши на изображении объекта. После щелчка кнопкой мыши должно появиться окно Объект (рис. 5.27), в котором вы можете вращать требуемый объект, чтобы рассмотреть его со всех сторон.

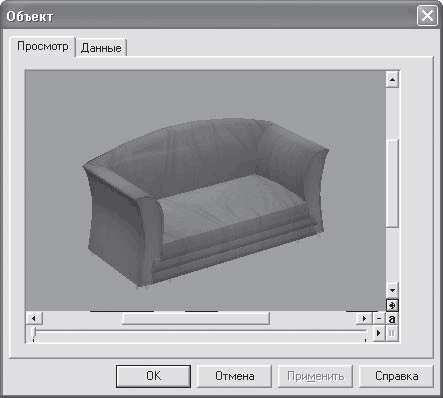

Рис. 5.27. Окно Объект
О некоторых других наиболее важных разделах каталога текстур, материалов и объектов будет рассказано далее при описании разработки небольшого сугубо дизайнерского проекта.
В гл. 1 было вкратце рассказано о возможности создания именованных групп различных объектов, которые впоследствии могут перемещаться и редактироваться как единый объект. Предлагаю на небольшом примере более подробно рассмотреть работу с именованными группами в программе ArCon.
1. Создайте новый проект с помощью команды Файл -> Новый. Ничего не выполняйте в режиме конструирования, а сразу же перейдите в режим дизайна, воспользовавшись клавишей F12 или кнопкой Режим дизайна на горизонтальной панели инструментов.
2. Откройте каталог текстур и объектов с помощью кнопки Каталог вкл./выкл.
3. Из различных разделов каталога перетащите в окно трехмерного представления различные объекты (рис. 5.28). Единственным условием, касающимся типа объекта, должно быть то, что они должны иметь схожее предназначение (к примеру, офисная мебель). Большинство объектов на рис. 5.28 добавлено из раздела Bu..ro (Офис) каталога (рис. 5.29). Однако точное размещение, как и тип объектов, в данном случае вовсе не нужно.

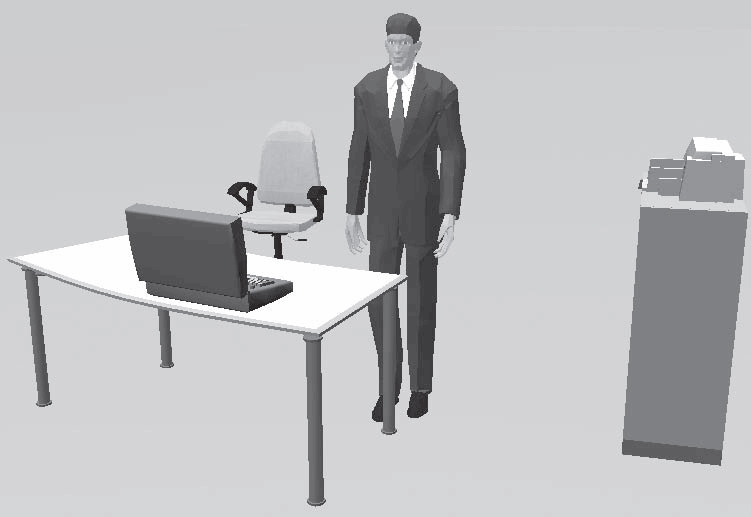

Рис. 5.28. Группа офисных объектов

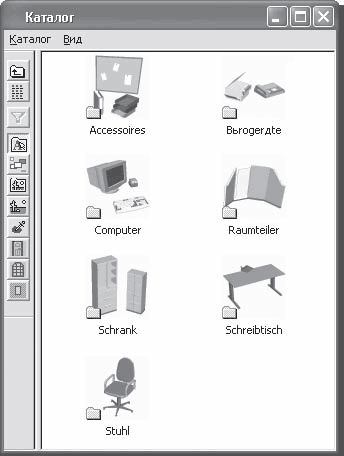

Рис. 5.29. Подразделы раздела Bu..ro (Офис) каталога текстур и объектов
4. Нажмите и удерживайте клавишу Shift. В это же время по очереди щелкните кнопкой мыши на каждом из объектов трехмерной сцены. В результате модель приобретет вид, как на рис. 5.30.

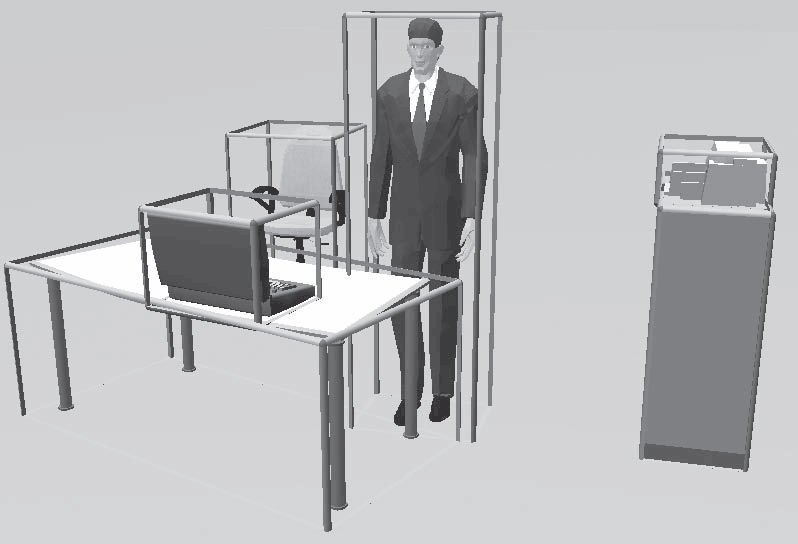

Рис. 5.30. Выделение нескольких объектов в трехмерной сцене
Совет
Аналогичного эффекта в данном случае вы могли достигнуть, нажав кнопку Выбрать все
на вертикальной панели инструментов.
5. Нажмите кнопку Группировать
на вертикальной панели инструментов в режиме дизайна. В появившемся окне Обозначение группы (рис. 5.31) введите название создаваемой группы объектов – Офис. Нажмите кнопку ОК для завершения формирования группы.
Рис. 5.31. Окно для задания названия именованной группы объектов
6. После закрытия окна Обозначение группы все выделенные ранее объекты будут охвачены общим габаритным параллелепипедом (рис. 5.32).
