Команда EXPLODE осуществляет расчленение блоков на составляющие их примитивы. Команда вызывается из падающего меню Modify -> Explode или щелчком на пиктограмме Explode панели инструментов Modify.

Запросы команды EXPLODE:

При расчленении блока изображение на экране получается идентичным исходному, но при этом цвет, тип и вес линии объектов могут изменяться. Так, у объектов, входивших в блок, после его расчленения восстанавливаются исходные свойства.

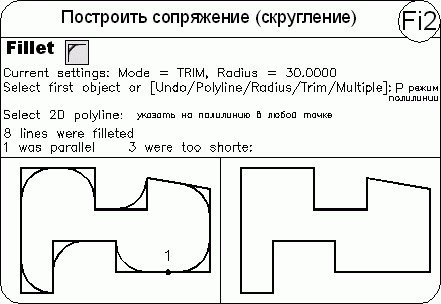

Если расчленению подвергнута двумерная полилиния, то любая информация о ширине или касательной игнорируется, получаемые отрезки и дуги следуют по осевой линии полилинии. По завершении работы команды EXPLODE применительно к полилинии, имеющей ширину, отличную от нуля, будет выдано сообщение о том, что при ее расчленении потеряны сведения о ширине:

Действие команды EXPLODE в каждый момент распространяется только на один уровень вложенности. Это значит, что если блок содержит полилинию, то при его расчленении появится цельная полилиния. Если потребуются отдельные дуговые или линейные сегменты, полилинию надо будет расчленить отдельно.

Расчленение блоков, вставленных с неравными масштабными коэффициентами по осям X, Y и Z, может привести к самым неожиданным последствиям. Внешние ссылки и связанные с ними блоки расчленить нельзя. При расчленении из блоков удаляются атрибуты, однако их исходные описания при этом сохраняются.

Существует много способов разработки чертежей в среде AutoCAD. Квалифицированные пользователи, обладающие большим опытом работы, имеют в своем багаже собственные подходы к разработке конструкторской документации. Вашему вниманию предлагается методика на примере разработки чертежа детали, хотя, в принципе, она может использоваться при разработке любых чертежей и служить основой для серьезной и регулярной работы в среде AutoCAD.

Создание чертежа детали, изображенного на рис. 13.1, рекомендуется выполнять в данной последовательности.

Рис. 13.1. Чертеж детали

1. Создать новый рисунок с помощью команды NEW, вызываемой из падающего меню File -> New… или щелчком на пиктограмме QNew на стандартной панели инструментов.

2. Для вызова Мастера подготовки в диалоговом окне создания нового чертежа Create New Drawing выбрать пиктограмму Use a Wizard. Далее в списке Select a Wizard: выбрать Quick Setup.

3. В диалоговом окне QuickSetup в качестве единиц измерения длины Units установить Decimal. При определении границы области черчения Area установить ширину – 210 мм, длину – 297 мм. Щелкнуть на кнопке Готово.

4. Включить отображение сетки на экране щелчком на кнопке GRID в строке состояния или нажатием функциональной клавиши F7.

5. Отобразить всю область чертежа на экране командой ZOOM, вызываемой из падающего меню View -> Zoom -> All или щелчком на пиктограмме Zoom All на стандартной панели инструментов. См. упражнение Z2 из раздела 2.

6. Установить шаг привязки курсора к узлам сетки 5 мм в диалоговом окне Drafting Settings, загружаемом из падающего меню Tools -> Drafting Settings… или выбором пункта Settings… в контекстном меню, вызываемом щелчком правой кнопкой мыши на кнопке SNAP в строке состояния. Значение привязки устанавливается в области Snap spacing в текстовых полях Snap X spacing: и Snap Y spacing:.

7. Сохранить рисунок с помощью команды QSAVE, вызываемой из падающего меню File -> Save или щелчком на пиктограмме Save на стандартной панели ннструментов.
