Сопряжение граней
Команда FILLET осуществляет плавное сопряжение (скругление) граней, как и в двумерном моделировании (рис. 18.2). Для скругления тел можно воспользоваться несколькими способами. Во-первых, так же, как и для плоских объектов, можно задать радиус и затем указать ребра. Второй путь – указать радиус скругления для каждого ребра. И наконец, еще один способ – скруглять последовательность касательных ребер. Команда вызывается из падающего меню Modify -> Fillet или щелчком на пиктограмме Fillet на панели инструментов Modify.

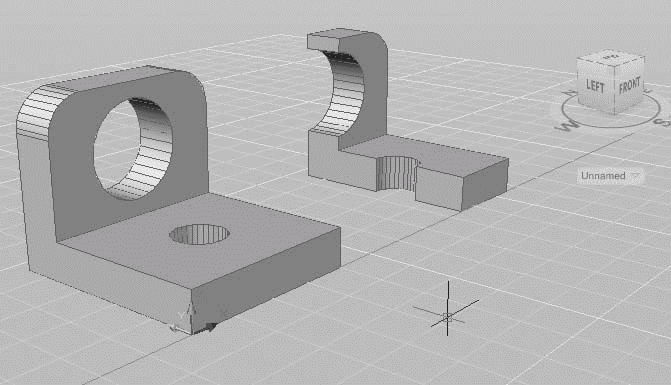

Рис. 18.2. Пример скругления тела
Запросы команды FILLET:
Current settings: Mode = TRIM, Radius = 10.0000 – текущие настройки
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: – выбрать первый объект
Enter fi llet radius <10.0000>: – указать радиус сопряжения
Select an edge or [Chain/Radius]: – выбрать ребро
Select an edge or [Chain/Radius]:
Select an edge or [Chain/Radius]: – нажать клавишу Enter для завершения работы команды
Ключи команды FILLET:
• Undo – отменяет предыдущую операцию в команде;
• Polyline – строит дуги сопряжения во всех точках пересечения линейных сегментов двумерной полилинии. Если два линейных сегмента разделены дугой, при приближении к которой они сходятся, то эта дуга заменяется сопрягающей дугой;
• Radius – задание радиуса сопрягающей дуги;
• Trim – определяет, обрезаются ли выбранные кромки по конечным точкам дуги сопряжения;
• Multiple – скругление углов у нескольких наборов объектов.
Если нажать клавишу Enter на первый запрос Select an edge or:, то ранее выбранное ребро скруглится и работа команды завершится. Но можно выбрать одно за другим еще несколько ребер. При этом допускается установить новый радиус перед выбором следующего ребра, используя ключ Radius, или задать последовательность касательных ребер, используя ключ Chain.
Тренинг-система
Выполните упражнения Fil1 и Fil2 из раздела 5.
Клеймение грани
Команда IMPRINT, осуществляющая клеймение грани трехмерного тела, вызывается из падающего меню Modify -> Solid Editing -> Imprint Edges или щелчком на пиктограмме Imprint на плавающей панели инструментов Solid Editing.
С помощью команды IMPRINT возможно создание на трехмерных телах новых граней. Например, для пересекаемого окружностью трехмерного тела можно выполнить клеймение кривой пересечения.
Запросы команды IMPRINT:
Select a 3D solid: – выбрать трехмерное тело
Select an object to imprint: – выбрать клеймящий объект
Delete the source object [Yes/No] <N>: – удалять ли исходный объект
Select an object to imprint: – нажать клавишу Enter для завершения работы команды
Для того чтобы операция клеймения выбранного тела другим объектом была успешной, необходимо наличие пересечения клеймящего объекта и грани выбранного тела.
Клеймение может быть применено к дугам, окружностям, отрезкам, двумерным и трехмерным полилиниям, эллипсам, сплайнам, областям и трехмерным телам.
Изменение цвета ребер
Команда редактирования тел SOLIDEDIT дает пользователю возможность перекрашивать ребра трехмерного тела. Для этого команду SOLIDEDIT следует вызывать из падающего меню Modify -> Solid Editing -> Color edges либо щелчком на пиктограммах Color edges на плавающей панели инструментов Solid Editing.
Запросы команды SOLIDEDIT с ключами Edge, Color:
Solids editing automatic checking: SOLIDCHECK=1 – автоматическая проверка тел при редактировании
Enter a solids editing option [Face/Edge/Body/Undo/eXit] <eXit>:_edge – переход в режим редактирования ребер
Enter an edge editing option [Copy/coLor/Undo/eXit] <eXit>:_color – переход в режим изменения цвета ребер
Select edges or [Undo/Remove]: – выбрать ребра
Select edges or [Undo/Remove]: – нажать клавишу Enter для завершения выбора ребер
Enter an edge editing option [Copy/coLor/Undo/eXit] <eXit>: – нажать клавишу Enter для завершения работы команды
Solids editing automatic checking: SOLIDCHECK=1 – автоматическая проверка тел при редактировании
Enter a solids editing option [Face/Edge/Body/Undo/eXit] <eXit>: – нажать клавишу Enter для завершения работы команды
Назначение нового цвета производится в диалоговом окне Select color. Цвет, явно назначенный ребру данной командой, имеет приоритет перед цветом слоя, на котором находится тело.
Копирование ребер
Команда редактирования тел SOLIDEDIT дает возможность создавать копии ребер трехмерного тела. Для этого команду SOLIDEDIT следует вызывать из падающего меню Modify -> Solid Editing -> Copy edges либо щелчком на пиктограммах Copy edges на плавающей панели инструментов Solid Editing.
