Остов основания имеет:

— в передней части хомут, состоящий из двух хомутин; задняя часть хомута составляет одно целое с основанием вертикальной наводки, передняя часть хомута соединена снизу с осью основания, а сверху с тягой основания;

Рис. 56. Зажим грубой вертикальной наводки:

1 — тяга; 2 — втулка; 3 — гайка зажима с рукояткой

— в средней части кронштейн патронной коробки с защелкой, выступ с окном для прохода тяги и кронштейн механизма тонкой наводки;

— в задней части отверстие для прохода винта зажима тонкой наводки.

Зажим грубой вертикальной наводки (рис. 56) состоит из тяги, втулки и гайки зажима с рукояткой.

Тяга зажима имеет отверстие для оси, соединяющей тягу с передней частью хомута, и навинтованный конец гайки зажима.

Механизм тонкой наводки служит для точной вертикальной наводки пулемета при стрельбе. Он состоит из подъемного винта, матки подъемного винта, колпачка, шпилек, маховичка и шплинта.

Зажим тонкой наводки состоит из болта, гайки и рукоятки.

Нижний качающийся стол (рис. 57) служит основанием для сборки качающейся части станка. Нижний качающийся стол имеет:

— пазы для соединения с верхним столом и для направления его движения при откате и накате;

— цилиндрическое гнездо для болта и пружины амортизатора;

— кронштейн, задний конец которого служит для крепления пулемета к станку при помощи ползуна с проушинами и навинтованной оси заднего крепления с рукояткой.

Кронштейн имеет: — пружинную задержку для удержания рукоятки перезаряжания в переднем положении;

— гильзоотвод для направления отраженной гильзы;

— большой вертикальный выступ для крепления к станку наплечника;

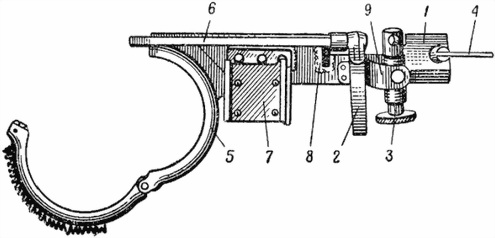

Рис. 57. Нижний качающийся стол:

1 — пазы; 2 — цилиндрическое гнездо; 3 — кронштейн; 4 — пружинная задержка; 5 — гильзоотвод; 6 — большой вертикальный выступ; 7 — ось для соединения с механизмом тонкой наводки; 8 — отверстие для ограничительного винта ползуна; 9 — направляющий выступ для движения ползуна; 10 — продольный направляющий паз

— ось для соединения с механизмом тонкой наводки;

— наклонный паз для головки болта зажима тонкой наводки;

— навинтованное отверстие для ограничительного винта ползуна;

— направляющие выступы для ползуна;

— продольный направляющий паз для выступа рукоятки перезаряжания.

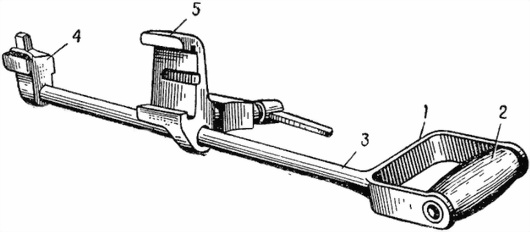

Рис. 58. Рукоятка перезаряжания:

1 — скоба; 2 — деревянная ручка; 3 — стержень; 4 — крючок с направляющим выступом; 5 — ползун

Рукоятка перезаряжания (рис. 58) служит для отвода подвижной системы назад (рукой). Она состоит из скобы с деревянной ручкой, стержня и ползуна. Стержень на переднем конце имеет крючок с направляющим выступом. Крючок соединен со стержнем при помощи шпильки.

Верхний качающийся стол (рис. 59) служит для переднего крепления пулемета. Он имеет:

— цилиндрический выступ, в заднюю поверхность которого упирается пружина амортизатора;

— два кронштейна с цапфенными гнездами для цапф ствольной коробки, проушинами для осей наметок и выступами на боковых плоскостях для шарнирного крепления стяжного болта.

Рис. 59. Верхний качающийся стол:

1 — цилиндрический выступ; 2 — кронштейны; 3 — стяжные болты

Ход станка

76. Ход станка (рис. 60) служит для перевозки пулемета вручную. Он состоит из двух колес (катков), оси хода станка и двух разъемных гаек со шплинтами.

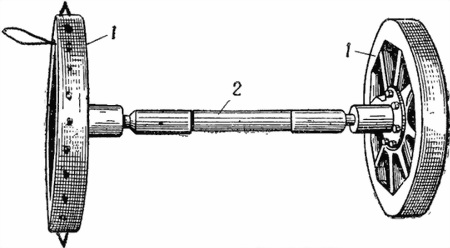

Рис. 60. Ход станка:

1 — катки; 2 — ось

Щит станка

77. Щит станка (рис. 61) имеет прямоугольные вырезы для катков хода, фигурный вырез для прохода тела пулемета и для прицеливания, два кронштейна для крепления к станку.

Рис. 61. Щит станка:

1 — прямоугольные вырезы; 2 — фигурный вырез; 3 — кронштейны
