— на нижней плоскости прямоугольный паз для помещения спускового рычага и проушину для крепления рычага к затыльнику;

— на задней стенке четыре навинтованных отверстия для винтов скоб затыльника и навинтованное отверстие для ввинчивания трубки буфера.

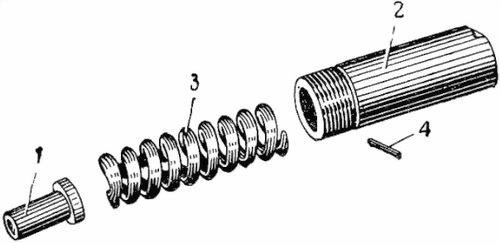

Рис. 41. Буфер затворной рамы:

1 — буфер затворной рамы; 2 — трубка пружины буфера; 3 — пружина буфера; 4 — шпилька трубки буфера

Рукоятки затыльника служат для управления пулеметом во время стрельбы. Каждая рукоятка состоит из деревянной ручки, двух колец и сердечника ручки.

Буфер затворной рамы (рис. 41) служит для амортизации удара затворной рамы при откате. Он состоит из буфера, трубки пружины буфера, пружины буфера и шпильки трубки буфера.

Спусковой рычаг предназначен для поворота рычага шептала. Он помещается в прямоугольном пазу остова затыльника и имеет отверстие для крепления его с остовом затыльника при помощи оси и два крючка для наложения на них пальцев рук наводчика при стрельбе.

70. Приемник (рис. 42) служит для подачи очередного патрона в приемное окно основания приемника. Он состоит из основания приемника со снижателем патрона звеньесъемником и нижними пальцами; крышки приемника с колодкой; ползуна с верхними пальцами и пружиной; рычага ползуна с осью и рычага затворной рамы с осью и фиксирующим механизмом.

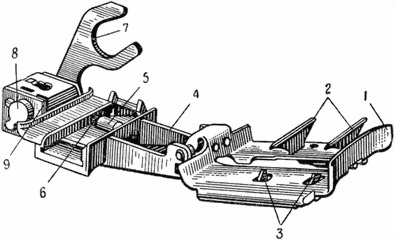

Рис. 42. Приемник:

1 — основание; 2 — звеньесъемник; 3 — нижние пальцы; 4 — крышка; 5 — ползун с верхними пальцами подачи; 6 — рычаг ползуна; 7 — рычаг затворной рамы; 8 — ось рычага затворной рамы; 9 — фиксирующий механизм

Основание приемника (рис. 43) имеет:

— проушины для соединения со ствольной коробкой;

— вырез для помещения снижателя патрона и два отверстия для заклепок, крепящих его на основании приемника;

— приемное окно, в которое подается очередной патрон перед подачей его непосредственно в патронник;

— шесть симметрично расположенных отверстий для винтов звеньесъемника;

— четыре симметричных выреза с проушинами для оси нижних пальцев; на ось надета пружина, удерживающая нижние пальцы в верхнем положении.

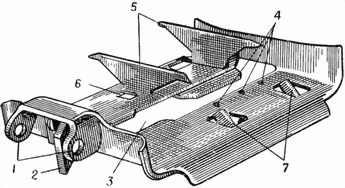

Рис. 43. Основание приемника:

1 — проушины; 2 — снижатель патрона; 3 — приемное окно; 4 — отверстия для звеньесъемника; 5 — звеньесъемник; 6 — вырезы с проушинами для оси нижних пальцев; 7 — нижние пальцы

Крышка приемника (рис. 44) имеет:

— проушины для соединения со ствольной коробкой;

— вырез для пружинной защелки, удерживающей приемник в вертикальном положении, и три отверстия для заклепок защелки;

— вырез для помещения колодки;

— сверху в средней части два отверстия для прохода винтов колодки и сзади отверстие для хвоста оси рычага ползуна;

— на боковых стенках в задней части прямоугольные окна для головки рычага ползуна и по три отверстия для винта колодки, оси рычага рамы и фиксирующего механизма.

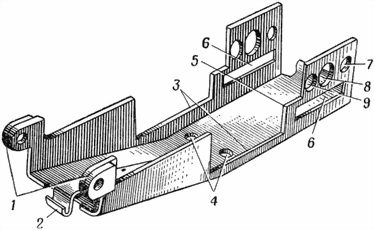

Рис. 44. Крышка приемника:

1 — проушины; 2 — пружинная защелка; 3 — вырез для помещения колодки; 4 — отверстия для винтов колодки; 5 — отверстие для хвоста оси ползуна; 6 — прямоугольные окна для головки рычага ползуна; 7 — отверстие для винта колодки; 8 — отверстие для оси рычага рамы; 9 — отверстие для фиксирующего механизма

Колодка крышки приемника (рис. 45) служит основанием для сборки ползуна, рычага ползуна, фиксирующего механизма и оси рычага затворной рамы. Она имеет:

— на верхней плоскости два навинтованных отверстия для винтов колодки, гнездо для головки оси рычага ползуна и продольный паз для рычагов ползуна приемника;

— на боковых стенках навинтованные отверстия для винтов колодки, два сквозных отверстия для оси рычага затворной рамы и для помещения фиксирующего механизма;

— на задней стенке защелку с зубом и пружиной;

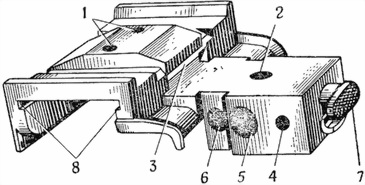

Рис. 45. Колодка крышки приемника:

1 — отверстия для винтов; 2 — гнездо для головки оси рычага ползуна; 3 — продольный паз; 4 — отверстие для винта колодки; 5 — отверстие для оси рычага затворной рамы; 6 — отверстие для фиксирующего механизма; 7 — защелка с зубом; 8 — поперечные пазы для ползуна
