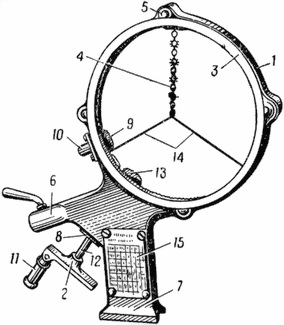

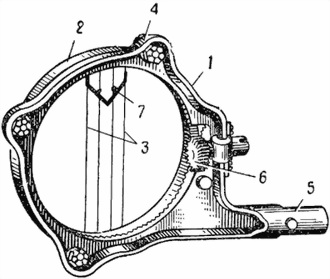

Снаружи кольцо имеет паз, по которому скользят ролики рамы. Внутри кольца сделана риска для установки его в раме при сборке.

188. Соединительный валик (рис. 93) служит для передачи вращения кольца переднего визира к кольцу курсового визира, чем обеспечивается параллельность прицельной шкалы и курсовых нитей. На концах валик имеет шпильки, которые входят в пазы втулок шестерен переднего и курсового визиров.

Рис. 93. Соединительный валик:

1 — шпильки

При сборке прицела соединительный валик вставляется только после того, как прицельная шкала поставлена параллельно курсовым нитям, т. е. прицельное и курсовое кольца установлены по рискам в своих рамах.

189. Задний визир (рис. 94) совместно с передними курсовыми визирами служат для наводки пулемета в цель. Он имеет кронштейн с планкой и винт с барашком для крепления на рамке наземного прицела. В передней части кронштейна укреплена откидная планка с пружиной. На откидной планке при помощи винта укреплена стойка диоптра. Стойка диоптра внизу имеет вырез для регулировки высоты диоптра, а сверху вырез, в котором диоптр крепится при помощи винта с шайбой.

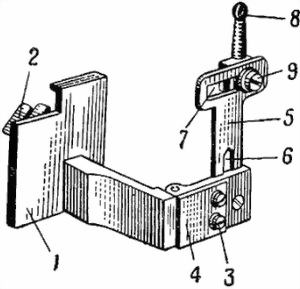

Рис. 94. Задний визир:

1 — кронштейн; 2 — планка; 3 — винт; 4 — откидная планка; 5 — стойка; 6 — нижний вырез; 7 — верхний вырез; 8 — диоптр; 9 — винт с шайбой

190. Хомут (рис. 95) служит для крепления зенитного прицела на пулемете обр. 1938 г. Хомут имеет верхнюю часть «ласточкин хвост» с воротком для промежуточного кронштейна, нижнюю часть, соединенную с верхней с помощью оси, и откидной болт с осью и гайкой для закрепления хомута на пулемете.

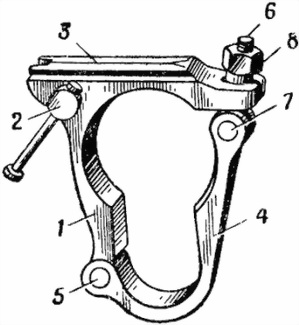

Рис. 95. Хомут:

1 — верхняя часть; 2 — вороток; 3 — ласточкин хвост; 4 — нижняя часть; 5 — ось; 6 — откидной болт; 7 — ось болта; 8 — гайка

191. Промежуточный кронштейн (рис. 96) служит для уменьшения длины прицельной линии до 340 мм при креплении прицела на пулемете обр. 1938 г. Он имеет паз для соединения с хомутом и выступ в виде ласточкина хвоста с воротком для соединения с передним визиром.

Рис. 96. Промежуточный кронштейн:

1 — паз; 2 — выступ; 3 — вороток

Рис. 97. Принадлежность:

1 — ключ; 2 — ключ-отвертка

192. Принадлежность (рис. 97) состоит из двух ключей, предназначенных для сборки и разборки прицела.

193. Футляр (рис. 98) представляет собой деревянную коробку с крышкой, которая запирается накидным замком. Для переноски служит ручка из тесьмы. В футляре хранятся в специальных гнездах все части зенитного прицела.

Рис. 98. Укладка зенитного прицела обр. 1943 г. в футляре:

1 — передний визир; 2 — задний визир; 3 — хомут; 4 — курсовой визир; 5 — промежуточный кронштейн; 6 — валик; 7 — ключи

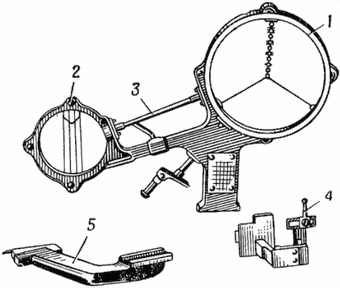

194. Сборку зенитного прицела на пулемете производить в следующем порядке:

— надеть задний визир на рамку наземного прицела и закрепить его планкой;

— вставить хвост рамы курсового визира в трубку рамы прицела на половину его длины;

— повернуть прицельное и курсовое кольца так, чтобы установочные риски на ободе совпали с рисками на рамах прицела и курсового визира;

— сдвинуть рамы курсового визира и прицела так, чтобы второй конец соединительного валика вошел во втулку шестерни курсового визира, а установочный штифт на хвосте рамы курсового визира — в вырез трубки рамы прицела; закрепить зажим трубки переднего визира;

— вставить в кронштейн переднего визира промежуточный кронштейн; вдвинуть в паз ствольной коробки промежуточный кронштейн и закрепить воротком.

Примечание. При установке прицела на пулемет обр. 1938 г.:

— надеть хомут зенитного прицела на расстоянии примерно 460 мм от рамки наземного прицела и слегка закрепить хомут; для лучшего примечания хомута можно применить прокладки;

— соединить промежуточный кронштейн с прицелом и зажать вороток;

— установить прицел на хомут и зажать вороток;
