Один полный поворот барабанчика 4 поворачивает корпус 15 прицела в вертикальной плоскости на величину одного деления (1-00) шкалы 27.

Против шкалы барабанчика имеется неподвижный указатель 13, который служит для отсчета делений по шкале барабанчика. При установке шкалы 27 механизма углов возвышения на деление «10», а шкалы 4 барабанчика на деление «0», после выведения подъемным механизмом пузырька продольного уровня на середину стволу миномета будет придан угол возвышения 45°, отвечающий наибольшей дальности стрельбы.

Поперечный уровень 23, укрепленный на корпусе 15 прицела, служит для горизонтирования прицела.

Прицел вставляется в отверстие кронштейна осью 26 и закрепляется в нем поворотом рукоятки. На передней стенке корпуса 15 выгравированы: наименование прицела (МПМ-44), марка завода-изготовителя и номер прицела.

Ампулы уровней светящиеся. Для предохранения от повреждения они закрываются вращающимися кольцами с окнами, которые открываются только при работе с прицелом.

Прицел МПМ-44 хранится в футляре, имеющем плечевой ремень.

С 1956 г. введен модернизированный оптический минометный прицел МПМ-44М, орудийный коллиматор К-1 и прибор освещения Луч-ПМ2М.

Отличие оптического минометного прицела МПМ-44М от прицела МПМ-44

Оптический минометный прицел МПМ-44М (рис. 32) представляет собой прицел МПМ-44, в который с целью повышения его эксплуатационных качеств внесены следующие изменения:

1. На корпусе визира введен прилив 1 с окном для подсветки сетки, что позволяет вести работу с прицелом в ночное время.

2. На корпусе прицела введен второй поперечный уровень 6, который служит для работы с прицелом в том случае, если точка наводки расположена сзади миномета.

3. В визир прицела поставлена специальная сетка, обеспечивающая работу прицела с коллиматором К-1, который служит универсальной точкой наводки.

4. Введен гофрированный наглазник, что обеспечивает удобство работы с прицелом в противогазе и повышает прочность наглазника при эксплуатации.

5. Введены ограничительные винты под уровни, предохраняющие уровни от разворота и позволяющие точно установить запасные уровни.

6. Маховички угломера и механизма углов возвышения крепятся гайками, что сокращает время выверки прицела.

а

б

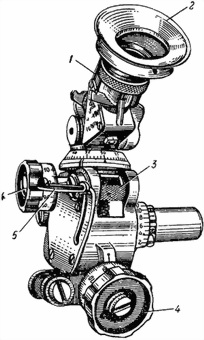

Рис. 32. Прицел МПМ-44М (а — вид сзади; б — вид спереди):

1 — прилив окна подсветки сетки; 2 — гофрированный наглазник (17); 3 — первый поперечный уровень (Сб11); 4 — гайки крепления маховичков угломерного и прицельного механизмов (9); 5 — кронштейн крышки прицела; 6 — второй поперечный уровень (Сб12); 7 — винты, ограничивающие проворот уровня (М0,4x5 с головкой)

7. Введено освещение прицела для освещения сетки, шкал и уровней прицела в условиях пониженной видимости; освещение крепится на кронштейне крышки прицела.

8. Введены колпачки на объективную и окулярную части визира, предохраняющие оптические детали от повреждения.

В остальном прицел МПМ-44М ничем не отличается от прицела МПМ-44.

Орудийный коллиматор К-1

Прицел МПМ-44М работает в паре с орудийным коллиматором К-1 (рис. 33), который является универсальной точкой наводки.

Описание, правила обращения с коллиматором и методика наведения прицела в коллиматор даны в Руководстве службы — Орудийный коллиматор К-1.

Прибор освещения полковых минометов Луч-ПМ2М

При стрельбе в условиях пониженной видимости (ночью, в тумане и т. п.) применяются три специальных прибора для освещения прицела, рабочих мест командира и снаряжающего (рис. 34).

Прибор командира

Прибор командира (рис. 35) предназначен для освещения рабочего места командира во время записей, вычислений и при проверке установок прицела на миномете. Прибор состоит из провода 1 с патроном и фишкой, кронштейна 2, рефлектора 3, лампы 4, коробки 5 с аккумуляторами и ремня 6 для ношения аккумулятора. Кронштейн 2 крепится на плечевом ремне при помощи пружины и может перемещаться по нему. При включении выключателя, расположенного на аккумуляторной коробке, пучок света, отраженный рефлектором, падает наклонно вниз.
