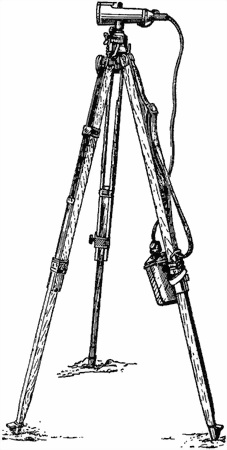

Рис. 33. Общий вид коллиматора К-1 на треноге с ночным освещением

Прибор старшего снаряжающего

Прибор старшего снаряжающего (рис. 36) предназначен для освещения установок взрывателя.

Прибор состоит из провода 1 с патроном и фишкой, рефлектора 3, лампы 4 синего света, основания 8, коробки 5 с аккумуляторами и ремня 6 для ношения аккумулятора. Основание 8 имеет петлю 7 для надевания на указательный палец левой руки и ремень 9 для крепления основания на руке. На лицевой стороне основания имеется кронштейн 2, в отверстие которого вставлен и закреплен рефлектор 3 с патроном и лампой 4 синего света.

Рис. 34. Общий вид прибора освещения Луч-ПМ2М с открытой крышкой укладочного ящика

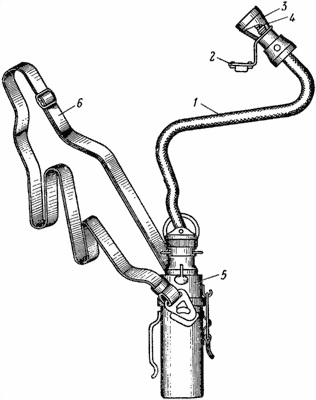

Рис. 35. Прибор командира:

1 — провод с патроном и фишкой; 2 — кронштейн; 3 — рефлектор; 4 — лампа; 5 — коробка с аккумуляторами; 6 — ремень

Рис. 36. Прибор старшего заряжающего:

1 — провод с патроном и фишкой; 2 — кронштейн; 3 — рефлектор; 4 — лампа синего цвета; 5 — коробка с аккумуляторами; 6 и 9 — ремни; 7 — петля; 8 — основание

Прибор для освещения прицела

Прибор для освещения прицела состоит из провода, разветвленного на две ветви с патронами, светопровода и коробки с аккумулятором.

В патроне, освещающем сетку визира, имеется окно, через которое проходит световой луч, и защелка для крепления колпачка на приливе корпуса визира. Светопровод имеет щели, через которые проходит световой луч и освещает шкалы и уровни прицела.

Примечание. Один аккумулятор предназначен для освещения коллиматора К-1.

Ящик для укладки приборов освещения

Прибор для освещения, принадлежность и запасные части к ним укладываются в специальный деревянный ящик (см. рис. 34). Ящик имеет натяжной запор и плечевой ремень с пряжкой для носки ящика через плечо. Наличие специальных гнезд, перегородок и прижимов гарантирует надежность укладки в ящике приборов освещения. Предметы в ящик укладывать согласно описи, прикрепленной к внутренней стороне крышки ящика.

Аккумуляторная батарея с коробкой

Каждый прибор освещения имеет отдельную щелочную батарею, состоящую из двух последовательно соединенных элементов типа НКН-10. Батарея вставлена в железную коробку с крышкой. В целях герметизации в крышку коробки вставлена резина, а замок, запирающий коробку, поставлен с натягом. Для изоляции элементов от корпуса и предохранения их от смещения на каждый элемент наложены резиновые бандажи и в свободное пространство между элементами и стенками коробки вложены на дно и по бокам фанерные прокладки.

К задней стенке коробки приварена пружинная скоба для надевания коробки на поясной ремень. К боковым скобам коробки прикреплен плечевой ремень для переноски аккумулятора. На крышке коробки имеется штепсельная вилка.

Для предохранения от попадания влаги и пыли корпус закрывается специальной крышкой, укрепленной на шарнире, основание которого приварено к крышке коробки.

Каждая из четырех аккумуляторных батарей, входящих в комплект приборов для освещения, предназначена для питания одного из приборов, освещающих прицел, или рабочее место командира, или место старшего снаряжающего, или коллиматор.

Установку прибора для освещения прицела и приведение его в рабочее положение производить в следующем порядке:

— установить одну аккумуляторную батарею в коробке около двуноги;

— вынуть светопровод из футляра для прицела и установить его на проушину кронштейна крышки прицела так, чтобы выступы кронштейна прицела вошли в шлицы (вырезы) светопровода;

— придерживая светопровод одной рукой, другой рукой навинтить патрон на светопровод до упора торца патрона в проушину кронштейна крышки;

— надеть на полозки прилива корпуса визира патрон так, чтобы защелка колпачка попала в вырез прилива и застопорила колпачок на полозках корпуса визира;

— вставить фишку в штепсельную вилку на крышке аккумуляторной коробки, закрепить байонетные вырезы обоймы фишки в выступах контактной колодки и включить выключатель (если он имеется на коробке).

Для приведения в рабочее положение прибора для освещения коллиматора необходимо закрепить в кронштейне коллиматора патрон с лампочкой, ремнем прикрепить к ноге треноги коробку с аккумулятором, вставить в аккумуляторную коробку фишку провода и включить выключатель.
