Наставление по стрелковому делу 7,62-мм пулемет Горюнова (СГМ, СГМБ, СГМТ)
вернуться

Министерство обороны СССР

Шрифт:

4) Соединить боек с остовом затвора: вставить боек в канал остова затвора и продвинуть его вперед; с левой стороны вставить шпильку бойка так, чтобы конец шпильки не выступал над плоскостью затвора.

5) Соединить отражатель с остовом затвора: вставить отражатель в канал остова затвора лыской назад и вверх; снизу остова затвора ввести шпильку отражателя в отверстие и выколоткой дослать ее.

6) Соединить выбрасыватель с остовом затвора: вставить пружину, а затем выбрасыватель в гнездо, совместив при этом вырез выбрасывателя с отверстием в остове затвора; вставить ось выбрасывателя и при помощи выколотки и молотка дослать ее так, чтобы концы не выступали над плоскостями затвора.

7) Соединить пламегаситель со стволом: навинтить пламегаситель на ствол рукой, а затем довернуть ключом; вставить шплинт и развести его концы.

8) Соединить регулятор с газовой камерой: вставить регулятор в газовую камеру и повернуть его ключом до совмещения надлежащей цифры головки регулятора с риской на газовой камере; ударом деревянного молотка дослать его до отказа так, чтобы стопор поместился в соответствующем вырезе головки регулятора; закрепить регулятор в. газовой камере пружинным кольцом.

9) Дальнейшая сборка пулемета производится, как указано в ст. 10.

Глава III

НАЗНАЧЕНИЕ И УСТРОЙСТВО ЧАСТЕЙ И МЕХАНИЗМОВ ПУЛЕМЕТА, СТАНКОВ (УСТАНОВОК), ПРИНАДЛЕЖНОСТИ И ПАТРОНОВ

Назначение и устройство частей и механизмов тела пулемета

13. Ствол (рис. 13) служит для направления полета пули при выстреле. Внутри он имеет патронник для помещения патрона и нарезной канал с четырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для сообщения пуле вращательного движения при полете. Промежутки между нарезами (выступы) называются полями. Расстояние между двумя противоположными полями называется калибром канала ствола; он равен 7,62 мм.

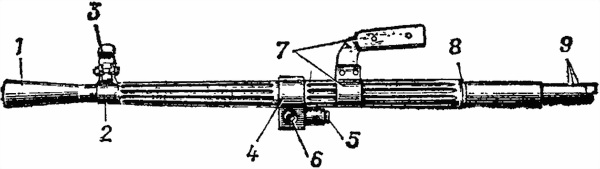

Рис. 13. Ствол:

1 — пламегаситель; 2 — основание мушки; 3 — предохранитель мушки; 4 — газовая камера; 5 — патрубок газовой камеры; 6 — регулятор; 7 — обойма с рукояткой; 8 — шпонка; 9 — поперечные вырезы и выступ для замыкателя ствола

На переднем конце ствола имеются нарезка для навинчивания пламегасителя и основание мушки, в котором крепится предохранитель мушки; в предохранитель ввинчивается мушка.

В средней части ствола имеются газоотводное отверстие, прикрытое снаружи газовой камерой, и обойма с рукояткой, служащая для удобства замены ствола. На утолщенной цилиндрической части ствола имеются: шпонка для правильной установки ствола в ствольной коробке и для ограничения его круговой качки; кольцевой выступ для соединения со ствольной коробкой и ограничения боковой качки ствола. На цилиндрической части ствола меньшего диаметра снизу находится продольный срез для прохода ползуна приемника, а сверху — два поперечных выреза и выступ для замыкателя ствола.

На казенном срезе ствола имеются два выреза: верхний — для досылателя затвора и боковой — для зацепа выбрасывателя.

На наружной поверхности ствола имеются продольные ребра, которые служат для увеличения площади теплоотдачи и уменьшения массы ствола.

Примечание. Часть стволов имеет поперечные ребра.

Рис. 14. Основание мушки с предохранителем и мушкой:

1 — основание; 2 — предохранитель; 3 — мушка; 4 — риска; 5 — винт; 6 — гайка винта; 7 — пазы для выступа предохранителя мушки; 8 — шкала

Рис. 15. Газовая камера:

1 — поперечное отверстие для регулятора; 2 — стопор для крепления регулятора; 3 — риска; 4 — патрубок с каналом для поршня; 5 — поперечное отверстие патрубка; 6 — кольцевая проточка патрубка

Пламегаситель служит для уменьшения величины пламени при выстреле.

Основание мушки (рис. 14) закреплено на стволе двумя шпильками. Оно имеет две стенки с отверстиями для винта и пазы для выступа предохранителя мушки. На передней стенке нанесена риска для установки предохранителя с мушкой. Винт ввинчивается в отверстие передней стенки и от самоотвинчивания закрепляется гайкой.

Газовая камера (рис. 15) служит для направления пороховых газов, отводимых из канала ствола через газоотводное отверстие, на поршень затворной рамы и для размещения регулятора. Она имеет: поперечное отверстие для регулятора; стопор для крепления регулятора; риску для установки регулятора на требуемую канавку; патрубок с каналом для помещения переднего конца поршня; отверстие (внутри) для прохода газов, которое совмещается с газоотводным отверстием в стенке ствола. На газовой камере сверху обозначен номер пулемета и порядковый номер ствола. Патрубок имеет поперечное отверстие для выхода газов и кольцевую проточку для надевания переднего конца трубки поршня.
