Основание станка состоит из стола, двух дугообразных балок, средней балки, связи, хобота, оси и двух колес.

Стол служит для соединения механизма наводки с основанием станка. Он имеет горизонтальный сектор с вырезами и два ограничителя горизонтального поворота пулемета при стрельбе с рассеиванием по фронту. На правой стороне расположен стопорный болт стола с рукояткой для закрепления пулемета в приданном ему горизонтальном положении.

К передним концам боковых и средней балок приварена ось, на которой закреплены колеса.

На заднем конце хобота имеется сошник для придания станку устойчивости при стрельбе по наземным целям и механизм для крепления тела пулемета при стрельбе по воздушным целям. При переноске станка хобот может подгибаться.

Механизм наводки (рис. 31) служит для соединения тела пулемета со станком и для придания стволу пулемета нужного направления при стрельбе. Он состоит из вертлюга и сектора с рамой.

Вертлюг служит для соединения механизма наводки со столом основания станка. Он обеспечивает горизонтальную наводку пулемета. Вертлюг имеет стопорный болт с рукояткой для закрепления сектора в приданном ему положении. Верхний конец вертлюга соединен с сектором.

Сектор служит для грубой вертикальной наводки пулемета. Он передним концом соединен с рамой, а на заднем его конце крепится механизм тонкой наводки.

Рама служит для крепления тела пулемета при помощи переднего упора с осью и заднего упора с рукояткой и лодыжкой. К верхней части рамы крепится опорный сошник.

Примечание. В станках первого выпуска задний упор имеет засов с рукояткой.

Механизм тонкой наводки служит для уточнения вертикальной наводки пулемета. Он состоит из наружного и внутреннего винтов, маховичка, зажимного винта с воротком и прицельного кольца с указателем.

Приспособление для стрельбы по воздушным целям состоит из механизма для крепления тела пулемета и опорного сошника.

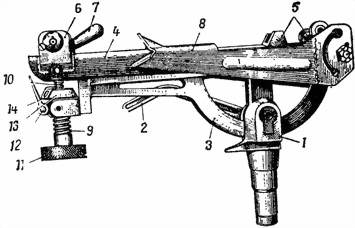

Рис. 31. Механизм наводки:

1 — вертлюг; 2 — рукоятка стопорного болта для закрепления сектора; 3 — сектор; 4 — рама; 5 — передней упор с осью; 6 — задней упор; 7 — рукоятка; 8 — опорный сошник; 9 — наружный винт; 10 — внутренний винт; 11 — маховичок; 12 — зажимной винт с воротком; 13 — прицельное кольцо; 14 — указатель

Механизм для крепления тела пулемета имеет: вертлюг, стойку и стопорную муфту с пружиной.

Опорный сошник обеспечивает устойчивость станка при стрельбе по воздушным целям. Его положение относительно механизма наводки станка фиксируется стопорами с пружиной.

27. Треножный станок (рис. 32) служит для придания пулемету устойчивости при стрельбе. Он обеспечивает ведение огня по наземным и воздушным целям. Треножный станок состоит из основания станка и механизма наводки.

Рис. 32. Треножный станок:

1 — основание станка; 2 — механизм наводки; 3 — ноги

Основание станка имеет корпус основания, три ноги, зажимы ног и ограничители.

Корпус основания (рис. 33) служит для соединения всех частей основания станка. Он имеет: стакан, три зубчатые шайбы и горизонтальный сектор.

Стакан служит для присоединения вертлюга к станку. На стакан надеваются пружина ограничителей и ограничители.

Зубчатые шайбы обеспечивают прочное присоединение ног к корпусу основания станка. На них имеются выступы для фиксации ног станка в положении для стрельбы лежа.

На основании (у зубчатых шайб для задних ног станка) нанесены риски: верхние — для установки ног в положение для стрельбы сидя; нижние — для установки ног «по-походному». На основании также имеется риска для установки передней ноги в положение для стрельбы сидя.

Рис. 33. Корпус основания:

1 — стакан; 2 — зубчатые шайбы; 3 — выступы для фиксации ног; 4 — горизонтальный сектор; 5 — угломерная шкала

Горизонтальный сектор служит для ограничения поворота пулемета при стрельбе с рассеиванием по фронту и для горизонтальной наводки по отметкам. Он имеет угломерную шкалу (с ценой деления 0-20) и вырезы для установки ограничителей.

Ноги (см. рис. 32) станка служат опорами станка и позволяют изменять высоту линии огня. Устройство ног одинаковое, но передняя нога короче задних. Нога имеет: остов; проушину с зубьями для соединения с зубчатой шайбой основания; упор для фиксации установки ноги; сошник с отверстием, в которое забивается колышек.
