Электрически стираемые ППЗУ. В относительно новых микросхемах электрически стираемых (изменяемых) ППЗУ в отличие от СППЗУ можно стереть содержимое электрическими импульсами; при этом микросхемы не нужно вынимать из гнезд. К сожалению, такие микросхемы довольно дороги и пока не получили широкого распространения, тем более что имеются экономичные КМОП-ЗУПВ, оправдывающие использование батарейного резервного питания.
Не следует полагать, что последние два вида микросхем можно отнести к памяти с записью и считыванием, т. е. к ЗУПВ. Хотя в них реализуются обе операции, следует все же отчетливо представлять себе различие между ними и истинными ЗУПВ, обеспечивающими моментальное изменение содержимого любого байта. Важными характеристиками являются также время и простота репрограммирования микросхем. Типичное время обращения к любому байту в ЗУПВ составляет около 150 нс. Следовательно, все содержимое микросхемы ЗУПВ 8К можно изменить за 150x8192 не (плюс некоторое дополнительное время на действия процессора). Общее время обращения измеряется несколькими миллисекундами.

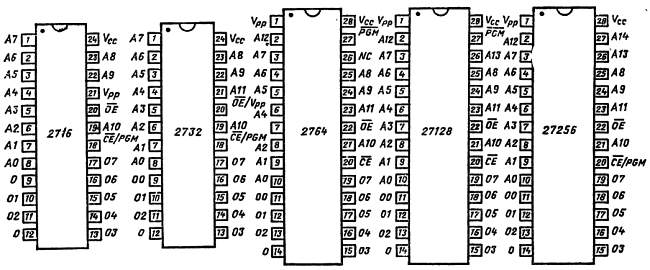

Программирование микросхемы СППЗУ емкостью 8К байт длится несколько минут без учета извлечения ее из гнезда и стирания имеющейся информации ультрафиолетовым светом. В этом отношении микросхемы электрически стираемых ППЗУ предпочтительнее, так как их не требуется вынимать из гнезд. Но все же время их репрограммирования в несколько тысяч раз больше, чем у микросхем ЗУПВ эквивалентной емкости.

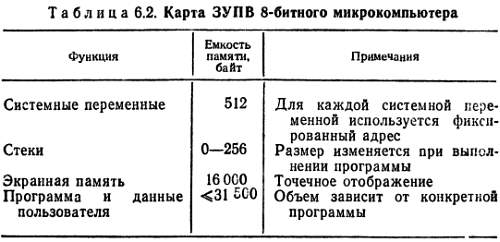

Такие устройства необходимы в любой микропроцессорной системе. Часть их памяти используется операционной системой для хранения системных переменных и в качестве рабочей области. Кроме того, ЗУПВ также требуется операционной системе и управляющей программе в целях организации стека для временного хранения данных. Еще одна область ЗУПВ необходима пользователю для его программ и данных. Кроме того, при наличии растрового дисплея часть ЗУПВ выделяется для экранной памяти; обычно при этом применяется точечное отображение, т. е. каждый бит экранного ЗУПВ соответствует конкретной точке на экране (пикселу). Типичное распределение ЗУПВ в 8-битном микрокомпьютере приведено в табл. 6.2.
Биполярные ЗУПВ. Основу биполярных ЗУПВ образует обычный транзисторный триггер, схема которого показана на рис. 6.2.
Такая память потребляет значительную мощность, поэтому емкость ее ограничена. Однако быстродействие биполярных ЗУПВ очень высоко, что объясняет их применение в высокопроизводительных системах и в качестве буферов между быстродействующими устройствами и обычной более медленной памятью.
Рис. 6.2. Элемент биполярной статической памяти.
Статическая NМОП-память. Основным запоминающим элементом статической NMOП-памяти также является триггер (рис. 6.3). Такая память потребляет значительно меньшую мощность, чем биполярные ЗУПВ, что позволяет достичь намного большей плотности упаковки.
Рис. 6.3. Элемент статической NМОП– памяти.
Статическая КМОП-память. Запоминающий элемент статической КМОП-памяти аналогичен элементу статической NМОП-памяти. В режиме пассивного хранения данных КМОП-память потребляет ничтожную мощность, поэтому она применяется в тех системах, которые должны работать от батарейного питания.
Динамическая NМОП-память. Принцип действия динамической NМОП-памяти основан на хранении заряда на конденсаторе, а не на применении триггера. Упрощенная схема элемента динамической NMOП-памяти показана на рис. 6.4.
Рис. 6.4. Элемент динамической NМОП– памяти.
Заряд, имеющийся на конденсаторе С, неизбежно «растекается», поэтому динамическую память необходимо периодически регенерирозать. Процесс регенерации заключается в периодическом считывании хранимых данных с их последующей записью. Регенерацию осуществляет либо микропроцессор, либо микросхема контроллера регенерации динамической памяти.

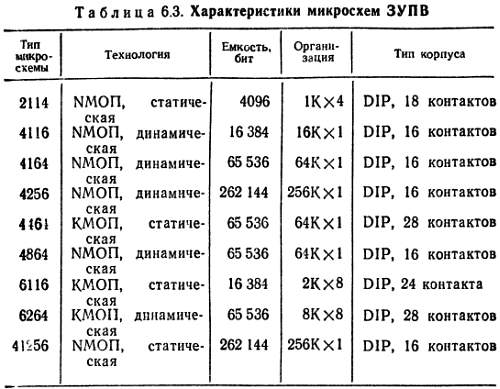

В табл. 6.3 приведены характеристики наиболее популярных микросхем ЗУПВ.
Разводка контактов некоторых распространенных микросхем ЗУПВ показана на рис. 6.5.

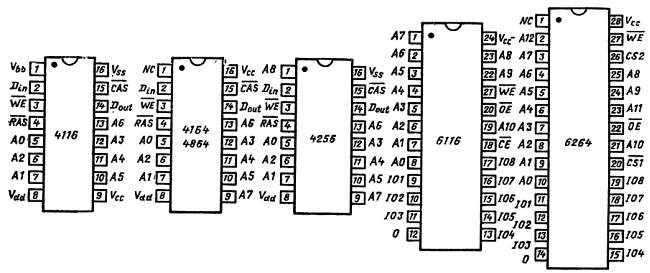

Рис. 6.5. Разводка контактов распространенных микросхем ЗУПВ.

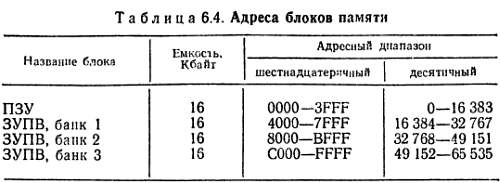

Каждая ячейка полупроводниковых ПЗУ и ЗУПВ имеет свой уникальный адрес: по этому адресу хранится байт, состоящий из 8 бит. Каждая микросхема ПЗУ или ЗУПВ (или банк микросхем ЗУПВ) считается отдельным блоком памяти, размер которого зависит от емкости используемых микросхем. Например, система может иметь ПЗУ 16К и три блока ЗУПВ по 16К (каждый из блоков состоит из восьми микросхем 16КХ1), которые перекрывают весь адресный диапазон 64К. Одно из возможных назначений адресов блокам представлено в табл. 6.4, а соответствующая карта памяти показана на рис. 6.6.

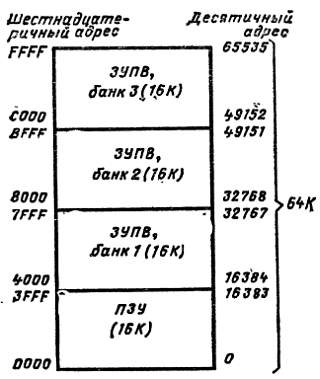

Рис. 6.6. Типичная карта полностью занятой памяти 64К.
Входы и выходы данных микросхем ЗУПВ вместе с выходами данных микросхем ПЗУ подключаются к соответствующим линиям системной шины данных.
Каждая микросхема ЗУПВ имеет 14 входных линий адреса А0—А13 и одну линию выбора кристалла
