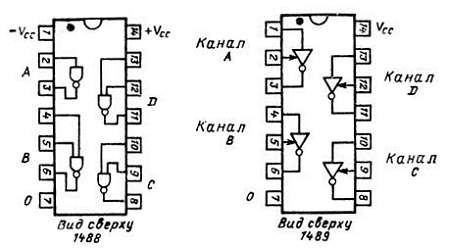

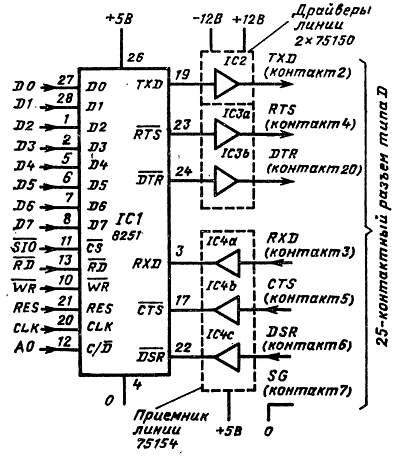

Специалистам, постоянно занимающимся тестированием или поставкой систем, в которых применяется последовательный интерфейс RS-232C (или эквивалентный ему), необходимы специальные тестовые приборы. Рассмотрим наиболее распространенные из них.

Соединители. Эти дешевые устройства упрощают перекрестные соединения сигнальных линий интерфейса RS-232С. Они обычно оснащаются двумя разъемами типа D (или ленточными кабелями, имеющими розетку и вставку), и все линии подводятся к той области, куда можно вставить перемычки. Такие устройства включаются последовательно с линиями RS-232C, и затем проверяются различные комбинации подключений.

Трансформаторы разъема. Обычно эти приспособления имеют разъем RS-232C со штырьками на одной стороне и разъем с отверстиями на другой стороне.

Пустые модемы. Как и предыдущие устройства, пустые модемы включаются последовательно в тракт данных интерфейса RS-232C. Их функции заключаются в изменении сигнальных линий таким образом, чтобы превратить DTE в DCE. Пустые модемы несложно реализовать с помощью соединителей. Две возможные конфигурации пустого модема показаны на рис. 8.7.

Рис. 8.7. Два варианта пустого модема

Линейные мониторы. Мониторы индицируют логические состояния (в терминах MARK и SPACE) наиболее распространенных сигнальных линий данных и квитирования. С их помощью пользователь получает информацию о том, какие сигналы в системе присутствуют и активны.

Врезки. Эти устройства обеспечивают доступ к сигнальным линиям. В них, как правило, совмещены возможности соединителей и линейных мониторов и, кроме того, предусмотрены переключатели или перемычки для соединения линий с обоих сторон устройства. Для подключения врезки применяются два плоских кабеля, заканчивающихся разъемами (самодельная врезка описана в приложении 2).

Интерфейсные тестеры. По своей конструкции эти приборы несколько сложнее предыдущих простых устройств. Они позволяют переводить линии в состояния MARK или SPACE, обнаруживать помехи, измерять скорость передачи и даже индицировать структуру слова данных. Конечно, такие приборы довольно дороги, например стоимость полностью укомплектованного интерфейсного тестера превышает 250 фунт. ст.

Поиск неисправностей в системах RS-232C включает в себя следующие основные этапы.

1. Установите, какое устройство является DTE, а какое DCE. Обычно на этот вопрос можно ответить, посмотрев на разъем (напомним, что оборудование DTE оснащается разъемом со штырьками, а оборудование DCE — разъемами с отверстиями). Если оба устройства, как это часто бывает, работают в конфигурации DTE, то для правильной работы необходим пустой модем.

2. Проверьте правильность использования кабеля. Отметим, что существуют несколько разновидностей кабелей интерфейса RS-232C: кабель, состоящий из четырех проводов (линий) для простых терминалов, девяти проводов для обычной асинхронной передачи данных, 15 проводов для синхронной связи и 25 проводов для любых применений (рис. 8.8). Если возникают какие-либо сомнения, пользуйтесь кабелем с 25 проводами.

Рис. 8.8. Варианты кабелей для интерфейса RS-232C:

 а — кабель с четырьмя линиями для простейших терминалов (используются контакты 1–3 и 7, а контакты 8 и 20 закорачиваются); б — кабель с девятью линиями для асинхронной связи (используются контакты 1–8 и 20); в — кабель с 15 линиями для синхронной связи (используются контакты 1–8, 13–15, 17, 20, 22 и 24), г — кабель с 26 линиями для универсальных применений (используются контакты 1-25)

3. Убедитесь в том, что на каждом конце последовательной линии правильно заданы формат слова и скорость передачи в бодах.

4. Включите линию и проверьте логические состояния сигнальных линий данных (TXD и RXD) и квитирования с помощью линейного монитора, врезки или интерфейсного тестера.

5. Если что-то не так, посмотрите по техническому описанию, не требуются ли какие-либо специальные соединения и полностью ли совместимы интерфейсы. Особо подчеркнем, что некоторые фирмы реализуют интерфейсы квази-RS-232C с ТТЛ-совместимыми сигналами. Очевидно, что такие интерфейсы электрически не совместимы с обычным интерфейсом RS-232C, хотя и работают с аналогичными протоколами.

Шина IEEE-488, называемая также приборной шиной Hewlett — Packard, широко применяется для соединения микрокомпьютерных контроллеров в автоматическом испытательном оборудовании АТЕ. Большинство современных электронных приборов, включая цифровые вольтметры и генераторы сигналов, оснащаются интерфейсом IEEE-488. Последний позволяет подключать приборы к микрокомпьютерному контроллеру, который управляет работой приборов и обрабатывает передаваемые ими данные.
