Процессоры шины STE — это одноплатные компьютеры с ЦП, ПЗУ, ЗУПВ и интерфейсными схемами. На европлате размером 100x160 мм плотность монтажа оказывается очень высокой. Например, один из наиболее популярных процессоров состоит из более чем 30 микросхем, причем не менее четырех из них — в 40-контактных корпусах типа DIP.

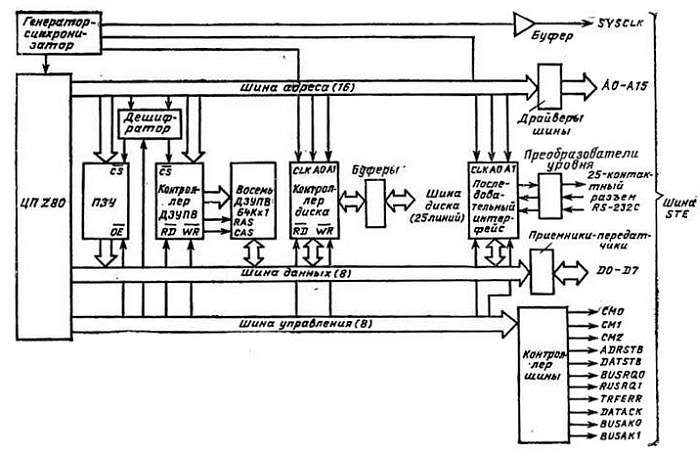

Структурная схема типичного процессора шины STE показана на рис. 9.1 (сравните ее с конфигурациями из гл. 5).

Рис. 9.1. Структурная схема типичного процессора шины STE

Центральный процессор (ЦП) Z80 работает с частотой синхронизации 4 МГц. Системный генератор синхронизации, стабилизированный кварцем (см. гл. 5), функционирует с частотой 16 МГц. Затем с помощью делителя формируются сигналы синхронизации 8 МГц для контроллера динамического ЗУПВ, 4 МГц для ЦП и последовательного интерфейса RS-232C, 2 МГц для контроллера диска.

Системная синхронизация с частотой 16 МГц действует также на шине STE в целях использования ведомыми шины. Так как на шине в любой момент времени должен присутствовать только один сигнал синхронизации 16 МГц, а в системе может быть несколько процессорных плат, на печатной плате предусмотрена перемычка, запрещающая выход 16 МГц.

Контроллер динамического ЗУПВ формирует сигналы мультиплексных данных, а также сигналы выбора строки

и столбца  для восьми микросхем динамических ЗУПВ с организацией 64КХ1 (см. гл. 6). Контроллер диска выполнен в виде одной БИС, а последовательный интерфейс реализован на базе программируемого контроллера последовательного интерфейса (см. гл. 7). В последовательном интерфейсе осуществляется сдвиг уровня для удовлетворения всех спецификаций интерфейса RS-232C (см. гл. 8).

Шины адреса и данных буферируются от шины STE с помощью двух 8-битных драйверов (шина адреса) и 8-битного приемника-передатчика (шина данных). Все эти микросхемы имеют тристабильные выходы (см. гл. 2), поэтому при необходимости их можно изолировать от внешней шины.

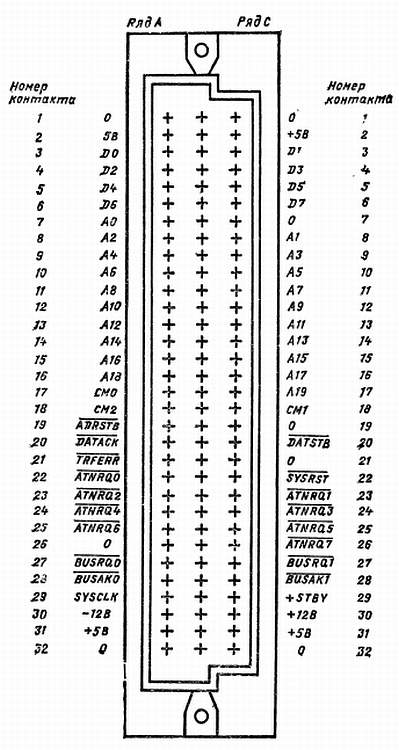

Разводка разъема шины STE приведена на рис. 9.2, где D0—D7 — линии данных; А0—А19 — линии адреса;

— строб адреса. Сигнал низкого уровня на этой линии показывает наличие на Шине действительного адреса;  — строб данных.

Рис. 9.2. Разводка контактов разъема шины STE

Сигнал низкого уровня на этой линии идентифицирует наличие на шине действительных данных; СМО — СМ2 — командные модификаторы, характеризующие тип цикла шины;

— запрос шины. На этих линиях действуют сигналы низкого уровня, когда потенциальному ведущему шины необходимо получить доступ к ней;  линии подтверждения шины. Сигналы низкого уровня на этих линиях показывают, что запрос шины удовлетворен. Потенциальный ведущий шины может управлять шиной, если только он получил подтверждение на запрос шины;  — на эту линию квитирования выдает сигнал ведомый шины в цикле записи, показывая восприятие данных, или в цикле считывания, показывая действительность своих данных; TRFERR — ведомый шины выдает этот сигнал вместо  при обнаружении ошибки;  — линия внимания запроса/прерывания (сигнал  имеет больший приоритет); SYSCLK — системная синхронизация 16 МГц;  — системный сброс.

Необходимо отметить, что линии командных модификаторов показывают операции считывания, записи ввода-вывода и памяти в соответствии с табл. 9.1.

Типичная конфигурация шины STE приведена на рис. 9.3. В ней используются одна процессорная и две ведомые платы: плата аналогового ввода и плата цифрового ввода-вывода. Для хранения программ и данных предусмотрен дисковый накопитель; система воспринимает команды по линии последовательного интерфейса RS-232C от терминала или главного микрокомпьютера, работающего в режиме эмуляции терминала.

Все платы, показанные на рис. 9.3, соединяются друг с другом с помощью системной («материнской») платы, которая представляет собой печатную плату с вмонтированными в нее 64-контактными разъемами DIN 41612 с шагом 20,3 мм. На системной плате соединены одноименные контакты всех разъемов и размещены терминаторы, минимизирующие рассогласование линий и «звон» сигналов. Системная плата обычно монтируется в корпусе с фиксирующими направляющими для печатных плат.

Рис. 9.3. Типичная конфигурация шины STE

Читателя не должна пугать кажущаяся сложность микрокомпьютерной системы, показанной на рис. 9.3. Систему можно разделить на несколько взаимосвязанных подсистем, а каждая подсистема аналогичным образом делится на составляющие ее компоненты. Более того, шинная организация упрощает поиск неисправностей: можно изолировать различные части системы, просто удалив подозрительную плату и вставив на ее место заведомо работоспособную.
