Монтаж. Собрать тестер довольно просто, но для этого необходимо выполнить гораздо больший объем монтажных работ, чем в предыдущих случаях. Сначала требуется разметить лицевую панель, просверлить отверстия, установить органы управления и индикаторы, а затем приступить к монтажу основной платы. Гнездо SK1 размещается на печатной плате (точные ее размеры не играют роли) и крепится на стойках так, чтобы оно выглядывало через небольшое прямоугольное отверстие в лицевой панели. Гнездо впаивается в печатную плату. Проводники между противоположными сторонами разрезаются в семи местах с помощью кусачек или сверла (дрели) и соединяются проводами с переключателями (рис. П2.13).

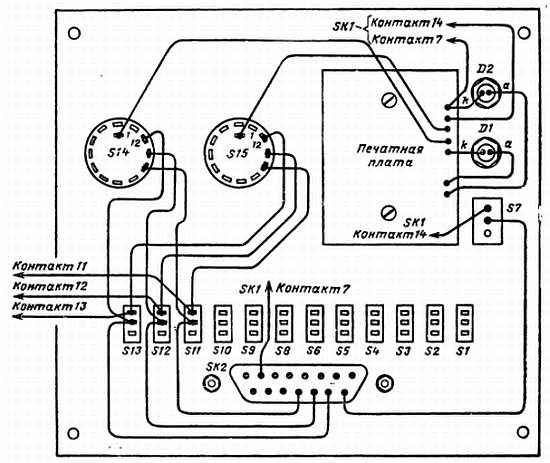

Рис. П2.13. Соединения между схемной платой и компонентами на лицевой панели. Монтаж тумблеров S1—S10 аналогичен показанному для S11—S13.

Элементы IC1d, RU R2 и С1 монтируются на небольшом куске печатной платы (19 полосок с 17 отверстиями). Монтажная схема всех элементов показана на рис. П2.14.

Рис. П2.14. Монтажная схема для платы Veroboard.

Монтаж платы осуществляется в следующей последовательности: гнездо IС, перемычка, конденсатор, резисторы и пистоны. После монтажа необходимо тщательно осмотреть плату. Затем она крепится непосредственно под гнездо SK1 с помощью двух стоек. Микросхема IC1 вставляется в гнездо с соблюдением ее правильной ориентации. После этого завершается остальной монтаж схемы в соответствии с рис. П2.13.

На лицевой панели прибора устанавливаются органы управления, переключатели, индикаторы и разъем. Целесообразно сначала вырезать шаблон и приклеить его к лицевой панели. Клипса 1C соединяется с 15-контактным разъемом типа D при помощи ленточного кабеля длиной около 500 мм. Все подключения к разъему осуществляются в соответствии с данными табл. П2.2.

Для изолирования паек на клипсе целесообразно использовать короткие теплостойкие насадки, а для лучшей идентификации — кабель с разноцветными проводами.

Как всегда, после окончания внутреннего монтажа его нужно тщательно проверить, особенно цепи гнезд SK1 и SK2. Все тумблеры следует установить в выключенное положение.

Проверка. Для проверки прибора требуется работающее устройство с микросхемами логических элементов в 14-контактных корпусах и исправная эталонная микросхема. Желательно иметь дело с низкочастотным устройством, так как распределенные паразитные емкости кабеля и самого тестера при совместной работе с быстродействующими устройствами могут вызвать определенные трудности.

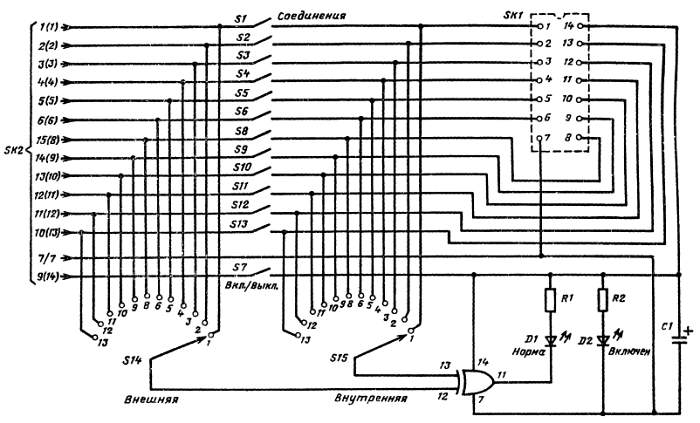

Предположим, что для первой проверки выбрана микросхема 7400. Для начала нужно вставить эталонную микросхему в гнездо SK1, выключить питание устройства и подключить клипсу, обращая внимание на контакт 1. Затем подключить входы, пользуясь тумблерами S1—S13, и подать питание на устройство. Тумблер S7 следует перевести в положение «Вкл.» (см. рис. П2.12) и проверить свечение светодиода D2. Если он не светится, выключите питание и проверьте монтаж, включая ленточный кабель, разъем и клипсу.

Убедившись в том, что питание на тестер подается, переведите оба сравнивающих переключателя S14 и S15 в положение 3 (выход первого элемента НЕ-И). Проверьте, светится ли D1 при всех режимах работы проверяемого устройства. Если он не светится или вспыхивает, то одна из микросхем неисправна (однако причиной неисправности может быть и неправильный монтаж схемы). Повторите аналогичную проверку для всех четырех выходов микросхемы (S14 и S15 в положениях 6, 8 и 11) и убедитесь в том, что все четыре элемента НЕ-И дают один и тот же результат.

Тестер можно использовать и «наоборот», т. е. для проверки микросхемы, находящейся в гнезде, а не на плате. Для этого подозрительную микросхему нужно вставить в гнездо SK1, а клипсу с эталонной микросхемой — в гнездо на печатной плате. Дальнейшая процедура проверки аналогична описанной выше.

Компоненты. Резисторы (угольные, 0,25 Вт, 5 %): R1 = R2 = 2,470 Ом; конденсатор С1 = 10 мкФ (электролитический, 16 В); полупроводниковые приборы: IC1 — 74LS86; D1 — красный светодиод (с линзой); D2 — зеленый светодиод (с линзой).

Дополнительные детали: S1—S6/S8—S13 — миниатюрные однополюсные тумблеры на два положения (12 шт.); S7 — поворотный однополюсный переключатель на два положения; S14, S15 — круговой переключатель на 12 положений (2 шт.); SK1—14-контактное гнездо; SK2 — вставка разъема типа D на 15 контактов, монтирующаяся на шасси; PL1 — разъем типа D на 15 контактов для монтажа кабеля; клипса для микросхем с 14 контактами; 14-контактное гнездо (2 шт.); ленточный кабель с 14 проводами длиной 500 мм; корпус типа Verobox с размерами 205x140x110 мм (номер детали 202-21033А); плата типа Veroboard с размерами 95x63 мм (номер детали 801-21070Н); пистоны односторонние диаметром 1мм (7 шт.); изолирующие стойки (2 шт.); крепеж (болтов 2 шт., гайки 6 шт.); ручка.
