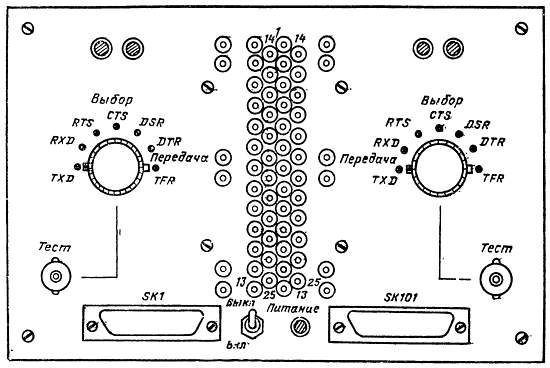

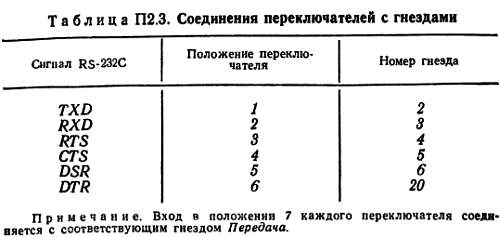

Дополнительные детали: S1, S101 — поворотные однополюсные переключатели на 12 положений (ограничитель поставлен на семь положений); S2 — миниатюрный тумблер, двухполюсный, на два положения; держатели для светодиодов (5 шт.); 8-контактное гнездо для микросхемы (2 шт.); 25-контактный разъем типа D (2 шт.); корпус устройства с размерами 220x156x100 мм; односторонние пистоны (15 шт.); часть печатной платы Veroboard с размерами 60x64 мм; болты, гайки и стойки (4 комплекта); гнезда типа BNC (2 шт.); гнезда диаметром 1 мм (31 черное, 31 красное); перемычки для печатных плат длиной 10,16 мм; ручки (2 шт.); провода для питания ст батареи РРЗ с зажимами (2 шт.).

Этот автономный прибор позволяет производить разнообразные временные и частотные измерения как цифровых, так и аналоговых сигналов. Его устройство наиболее сложное по сравнению с конструкциями всех рассмотренных ранее приборов, поэтому рекомендуем приступать к его изготовлению только после того, как вы уже сделаете два-три более простых прибора.

Описание схемы. Основу цифрового счетчика-частотомера составляет популярная микросхема 7216А, представляющая собой универсальный счетчик. В микросхему встроены высокочастотный генератор, декадный счетчик, 8-декадный счетчик данных и защелка, дешифратор для 7-сегментных индикаторов и восемь усилителей (драйверов) для управления светодиодными индикаторами. Максимальная входная частота прибора равна 10 МГц в режиме измерения частоты и числа импульсов и 2,5 МГц в остальных режимах.

Микросхема 7216А может работать как частотомер, измеритель периода, измеритель отношения частот, измеритель временных интервалов или как накапливающий счетчик. Для построения многофункционального прибора требуется минимум внешних схем (рис. П2.26).

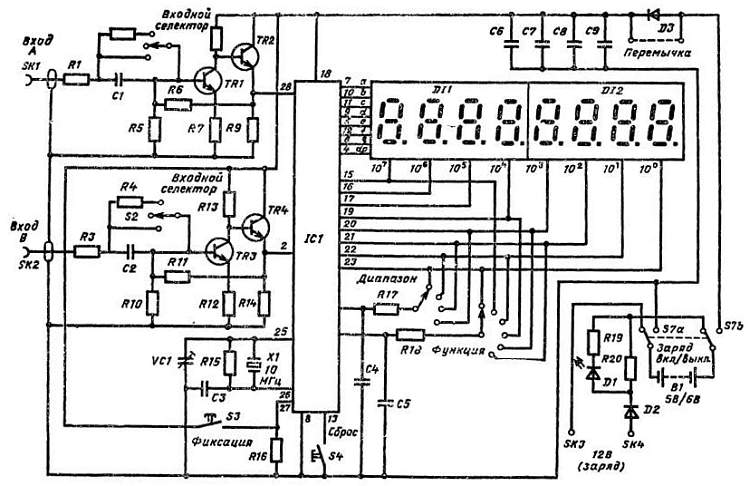

Рис. П2.26. Принципиальная электрическая схема цифрового счетчика-частотомера.

Поскольку оба сигнальных входа микросхемы 7216А (вход А — контакт 28 и вход В — контакт 2) являются цифровыми, причем порог переключения при питании +5 В составляет 2 В, необходимы цепи формирования внешних входных сигналов. Они представлены двумя широкополосными усилителями на транзисторах TR1 и TR2 для входа A и на транзисторах TR3 и TR4 для входа В. Усилители абсолютно одинаковы и обеспечивают формирование прямоугольного выходного сигнала с амплитудой 5 В при подаче на вход синусоидального напряжения со средним значением 100 мВ (при этом входные селекторы S1 и S2 находятся в положении переменного тока).

С помощью S1 и S2 можно подавать также входные сигналы постоянного тока (что важно при использовании устройств низкой частоты и счета событий) и сигналы с большой амплитудой. Кнопки S3 и S4 предназначены для фиксации и сброса индикатора, а с помощью переключателей S5 и S6 выбирают диапазон и род работы.

Для уменьшения объема монтажных работ, в цифровом счетчике-частотомере используются два 4-разрядных мультиплексированных 7-сегментных индикатора D11 и D12. Разводка контактов индикаторов показана на рис. П2.27.

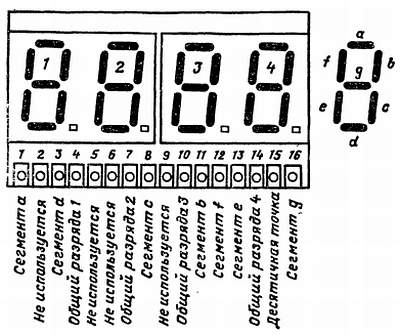

Рис. П2.27. Разводка контактов 7-сегментного индикатора.

Конденсаторы С6—С9 обеспечивают развязку по питанию, а диод D3 понижает напряжение питания при работе от сухих батарей, а не от аккумуляторов. В случае применения аккумуляторов диод D3 просто закорачивается перемычкой.

Когда прибор работает от никель-кадмиевых аккумуляторов, последние можно подзаряжать в нерабочее время, подключая SK3 и SK4 к источнику постоянного напряжения 12 В (например, к сетевому блоку питания или автомобильному аккумулятору). Диод D2 защищает прибор от неправильного подключения, а светодиод D1 сигнализирует о процессе заряда. Зарядный ток ограничивается на уровне примерно 250 мА с помощью резистора R20, который должен рассеивать мощность не менее 2,5 Вт. Продолжительность заряда при полностью разряженных аккумуляторах составляет примерно 12 ч.

Монтаж. Все компоненты прибора, за исключением находящихся на лицевой панели и держателя для батарей, монтируются на печатной плате с размерами 110x110 мм (40 полосок с 40 отверстиями). Монтажная схема платы представлена на рис. П2.28.

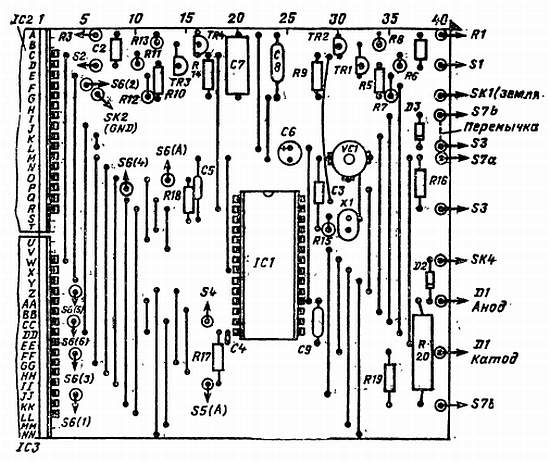

Рис. П2.28. Монтажная схема платы.

Всего необходимо сделать на плате 45 разрывов печатных проводников.

Рекомендуется следующая последовательность монтажа: гнезда для микросхем, пистоны, индикаторы, перемычки, резисторы, диоды и конденсаторы. После тщательной проверки платы можно вставить в гнездо микросхему. Монтажная схема компонентов на лицевой панели показана на рис. П2.29.

Рис. П2.29. Монтажная схема лицевой панели.

Отверстие с размерами 100x20 мм для индикатора следует тщательно разметить и аккуратно вырезать надфилем, а затем его края обработать тонкой шкуркой.

Сзади к лицевой панели эпоксидной смолой прикрепляется красный поляризованный фильтр. Постарайтесь, чтобы смола не выступала на видимую часть фильтра и весь индикатор имел аккуратный вид.

Закончив монтаж лицевой панели, прикрепите печатную плату с помощью четырех стоек длиной 28 мм к основанию корпуса. Затем соедините кусочком плоского кабеля лицевую панель с печатной платой. Желательно, чтобы соединения были прямыми и по возможности короткими. Несоблюдение этой рекомендации может привести к помехам, вызывающим хаотические показания индикаторов при работе от батарей с пониженным напряжением.
