Средние и основные танки зарубежных стран 1945 — 2000 Часть 1

Первая часть справочника «Средние и основные танки зарубежных стран 1945 — 2000». Эти боевые машины составляли и составляют основу танкового парка большинства стран мира. В настоящий справочник включены серийные (или подготовленные к серийному производству) боевые машины стран-разработчиков, а также выпускавшиеся по лицензии или спроектированные по заказу других государств. Справочник не содержит информацию по боевому составу танковых войск зарубежных стран и поэтому, например, в раздел «Израиль» не включены модернизированные танки английского, американского и советского производства.

Приложение к журналу «МОДЕЛИСТ-КОНСТРУКТОР»

Приложение к журналу «МОДЕЛИСТ-КОНСТРУКТОР»

Обложка: 1 — 4-я стр. — рис. М.Дмитриева.

Вы держите в руках первую часть справочника «Средние и основные танки зарубежных стран 1945 — 2000». Эти боевые машины составляли и составляют основу танкового парка большинства стран мира. В настоящий справочник включены серийные (или подготовленные к серийному производству) боевые машины стран-разработчиков, а также выпускавшиеся по лицензии или спроектированные по заказу других государств. Справочник не содержит информацию по боевому составу танковых войск зарубежных стран и поэтому, например, в раздел «Израиль» не включены модернизированные танки английского, американского и советского производства.

1. Нерсесян М.Г., Каменцева Ю.В. Бронетанковая техника армий США, Англии и Франции.
– М., Воениздат, 1958.

2. Рассел А. Танки современных армий.
– М., «Эксмо-пресс», 2000.

3. Шунков В.Н. Танки.
– Минск., «Попурри», 2000.

4. Мураховский В. И. и др. Современные танки.
– М., «Арсенал-Пресс», 1995.

5. Никольский М., Растопшин М. Танки «Леопард». — М., «Виктория», 1998.

6. Вооружение и техника. Справочник.
– М., Воениздат, 1984.

7. British Tanks 1946—1970. — RAC Tank Museum, 1973.

8. F.M. von Senger und Etterlin. Die Kampfpanzer von 1916-1966.
– MOnchen, 1971.

9. Panzer und andere Kampffahrzeuge von 1916 bis heute.
– KPIn, 1978.

10. Uzycki D., Begier T., Sobala S. Wspolczesne gasienicowe wozy bojowe. — Warszawa, 1996.

11. Miller D. Modern Tanks & Fighting Vehicles. — London, 1992.

12. Magnuski J. Czolg szybki Cromwell.
– Warszawa, 1994.

13. Jercher M., Trojka W. Leopard 1. — Warszawa, 1993.

14. Scheibert M., Schneider W. Leopard 2. — Podzun-Pallas-Verlag, 1986.

15. Ogorkiewicz R.M. Vickers Battle Tank.
– Windsor, 1973.

16. The World Defence Almanac 1995-96.
– Bonn, 1996.

Журналы: «Бронеколлекция», «Зарубежное военное обозрение», «Танкомастер», «Техника и вооружение», International Defence Review, Jane’s Defence Weekly, Modell-Fan, Military Technology, Military Modelling, Soldat und Technik.

БРЭМ — бронированная ремонтно-эвакуационная машина; ЗИП — запасные части и приспособления; НОАК — Народно-освободительная армия Китая; ОМШ — открытый металлический шарнир; ОМП — оружие массового поражения; ПАЗ — противоатомная защита; ППО — противопожарное оборудование; РМШ — резино-металлический шарнир; СУО — система управления огнем; ТДА — термодымовая аппаратура; ФВУ — фильтровентиляционная установка.

Чертежи заимствованы из изданий, полные выходные данные которых приведены в списке литературы.

Разработан в 1974— 1976 годах западногерманской фирмой Thyssen- Henshel по заказу Аргентины на базе боевой машины пехоты "Мардер". Серийное производство по лицензии ФРГ начато в 1979 году аргентинской фирмой TAMSE на государственном заводе в г.Кордова. С 1979 по 1985 год изготовлено 256 единиц.

Серийная модификация: особенностью танка является переднее расположение моторно-трансмиссионного отделения и ведущих колес при размещении системы охлаждения двигателя в кормовой части корпуса. В передней части корпуса слева находится место механика-водителя. В средней части, ближе к корме, установлена трехместная сварная башня. Корпус и башня выполнены из стальных броневых листов. В кормовой части корпуса имеется люк для выхода экипажа и загрузки боекомплекта. Первые образцы танка вооружались пушкой фирмы Rheinmetall (вариант английской пушки L7) и оснащались оптическим дальномером, нестабилизированным панорамным прицелом командира, ночными подсветочными приборами. В ходе модернизации на танк начали устанавливать пушки с термозащитным чехлом и усовершенствованные СУ О (стабилизированные прицелы наводчика и командира, лазерный дальномер, низкоуровневые телевизионные ночные приборы). Для стрельбы из орудия могут использоваться боеприпасы НАТО калибра 105 мм.

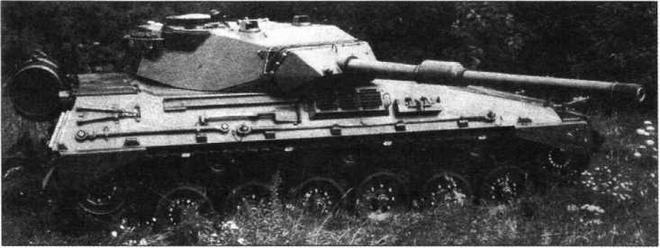

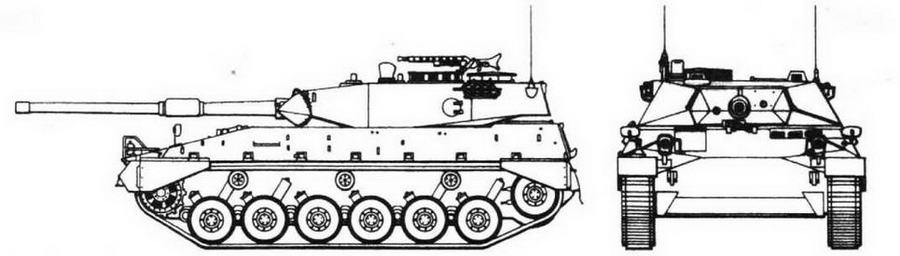

Средний танк ТАМ

ТАМ

БОЕВАЯ МАССА, т: 30,5 ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 8230, ширина — 3120, высота (по крыше башни) — 2420, клиренс — 440.

ВООРУЖЕНИЕ: 1 пушка L7A3 калибра 105 мм, 1 спаренный пулемет MAG FN-60-40 калибра 7,62 мм, 1 зенитный пулемет MAG FN-60-20 калибра 7,62 мм, 8 установок для пуска дымовых гранат.

БОЕКОМПЛЕКТ: 50 выстрелов, 6000 патронов калибра 7,62 мм.

СТАБИЛИЗАТОР ВООРУЖЕНИЯ: электрогидравлический.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: панорамный прицел командира TRP-2A, прицел наводчика Zeiss TZF, оптический дальномер.

БРОНИРОВАНИЕ, мм: обеспечивает защиту от огня автоматических пушек калибра не более 40 мм.

ДВИГАТЕЛЬ: MTU МВ-822 Ка-500, 6-цилиндровый V-образный четырехтактный многотопливный дизель жидкостного охлаждения; мощность 720 л.с. (530 кВт) при 2400 об/мин.
