К одному концу хребтовой балки приварен Г-образный подводной переходник из отрезка трубы 3/4 " – для подсоединения установки через шланг к водопроводу. На другом конце нарезана дюймовая резьба, на которую накручена заглушка – на тот случай, если возникнет необходимость прочистить хребтовую трубу.

Трубе-балке предстоит висеть над выращиваемыми растениями, перекрывая всю ширину участка, опираясь лишь концами на две опоры, установленные на противоположных его сторонах.

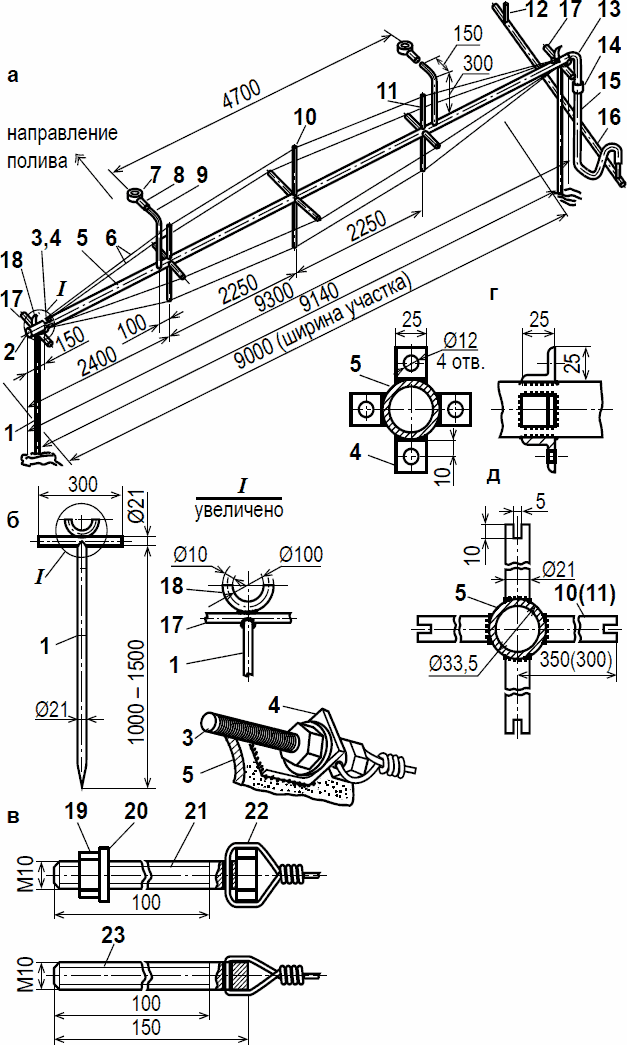

Чтобы балка не прогибалась, ее приходится усиливать четырьмя проволочными расчалками из стальной оцинкованной проволоки диаметром 3 мм. Между каждой расчалкой и трубой вставлены по три стойки-распорки из отрезков полудюймовой трубы: одна срединная (более длинная) и две промежуточные. С одного конца распорок сделаны прорези под расчалки, а другими они приварены к балке.

Концы расчалок с помощью покупных или самодельных талрепов притянуты к кронштейнам из стального уголка 25 x 25 мм, приваренным к балке на одной стороне рядом с заглушкой, а на другой – около стыка с «гусаком».

Талреп (натяжное устройство) – это болт М10 (с гайкой и шайбой) со сквозным (диаметральным) отверстием в стержне близ головки под проволоку растяжки. Конец проволоки заведен в отверстие и закреплен над головкой болта скруткой [11] . Длина резьбовой части стержня – не менее 100 мм. Точно такое же устройство на другом конце расчалки.

К хребтовой балке примерно на четверть ее длины от обоих концов приварены два Г-образных отвода-«гусака», выполненные, как и распорки, из полудюймовой трубы наружным диаметром 21,3 мм и толщиной стенки 2,5 мм. Радиус загиба желательно сделать побольше, не менее 100 мм. К свободным концам «гусаков» с помощью отрезков шланга с внутренним диаметром 20 мм и проволочных скруток подсоединены распылительные головки.

Для работы поливная установка поднимается на две стойки, воткнутые в землю друг против друга на обеих сторонах участка. Каждая стойка изготовлена из полудюймовой трубы. Один ее конец сплющен и заострен. К торцу другого конца перпендикулярно приварен 300-мм отрезок такой же трубы – он исполняет роль рукоятки при вдавливании трубы в грунт и при ее вытягивании. Здесь же к середине рукоятки сверху приварен полукольцевой ложемент для «хребта», выгнутый из стального прутка диаметром 10 миллиметров.

Дождевальную установку с помощью хомутов и шланга подключают к патрубку водопроводной системы. После окончания полива первого участка можно тут же приступить к орошению второго – достаточно лишь развернуть балку на 180°.

Следует учесть, что большая интенсивность искусственного дождя и особенно плохое распыление воды могут отрицательно влиять на молодые растения (например, на землянику-новосадку, рассаду овощных культур). Крупные капли дождя прибивают листья к почве, в результате чего они покрываются слоем грязи. Чтобы уменьшить это неблагоприятное действие искусственного дождя, следует увеличить напор воды или уменьшить диаметр выходного отверстия дождевальной насадки или аппарата. В последнем случае в насадку или сопло аппарата можно вставить шайбу с меньшим отверстием для выхода воды.

Простейшим распылительным наконечником является щелевой (рис. 12, а). Такой наконечник можно сделать не только для дождевальной установки, но и для полива из шланга вручную. Его делают из куска металлической трубки – латунной, алюминиевой или стальной. Один конец ее сплющивают молотком до узкой, равномерной по ширине щели шириной 1,0–1,5 мм. Чтобы щель получилась аккуратной, в трубу предварительно вкладывают металлическую пластинку соответствующей толщины. Потом пластинку вынимают, удаляют с кромок щели заусенцы и неровности, обработав напильником или надфилем.

Рис. 12. Дождевальные головки:

а – щелевая насадка для шланга; б – щелевая насадка для стационарного использования; в – турбулентный распылитель

Для дождевальной установки больше подходит другой вариант щелевого наконечника. Он тоже очень прост и тоже изготовлен из куска металлической трубки, диаметр которой соответствует внутреннему диаметру шланга. На один конец трубы поставьте на резьбе заглушку или надежно забейте его деревянной пробкой (рис. 12, б). Дальнейшие операции соответствуют процессу изготовления переносной дождевальной установки, описанной ранее (см. рис. 10). В стенке трубы сделайте узкую, около 1 мм, косую прорезь под углом примерно 45° к оси. Кромки хорошо обработайте надфилем, чтобы не было заусенцев. Боковая щель в трубе обеспечивает веерное распыление воды в секторе примерно 120° на расстояние от 3 до 7 м при давлении воды в водопроводе 1–2 атм. Чтобы обеспечить полив по всей окружности, надо сделать в трубе три прорези на разных уровнях, немного перекрывающих друг друга. Правда, полив будет не совсем равномерным – вблизи распылителя участок останется почти сухим. Чтобы компенсировать этот недостаток во время полива придется постепенно менять напор воды, перекрывая понемногу кран на водоразборной точке.

Турбулентный переносной распылитель обеспечивает очень мелкое и равномерное распыление воды в радиусе 1–2 м. Его хорошо использовать для полива плодовых деревьев и кустарников, для опрыскивания их листвы. Такой распылитель можно оставить под деревом или кустом без присмотра на длительное время – при поливе не образуется луж, не размывается почва и вся вода полностью впитывается в почву. Общий вид и разрез турбулентного распылителя показан на рис. 12, в. Изготовить его можно из жестяных консервных банок. За основу берут стандартную банку диаметром 8,5 см или поменьше. Из другой банки выкраивают мелкие детали и патрубок для шланга. Все детали спаивают оловянно-свинцовым припоем. Чтобы распылитель служил дольше, изнутри и снаружи его покрывают лаком, лучше битумным.

Среди распылительных устройств, применяемых в дождевальных установках, широко распространены дефлекторные насадки с конусным распылителем. Они просты по конструкции и в эксплуатации и отличаются хорошим качеством создаваемого искусственного дождя. Струя воды, выходя из отверстия такой насадки под небольшим напором, попадает на дефлектор и разбивается об него, превращаясь в капли, которые равномерно разбрызгиваются в радиальном направлении. При небольшом расходе воды дождь из таких распылителей способен оросить достаточно большую площадь.
