Для орошения небольших участков вполне достаточно простейшей самодельной насадки, надеваемой на шланг, который подсоединяют к водопроводу (рис. 17).

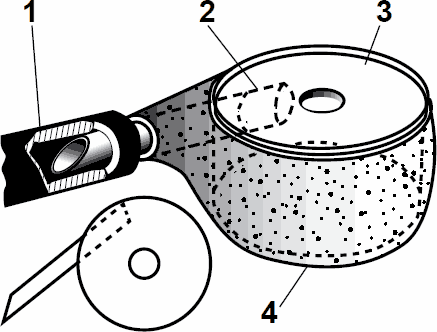

Рис. 17. Дождевальная насадка:
1 – шланг; 2 – трубка; 3 – банка с крышкой; 4 – цементная обмазка
Отрезок металлической трубки подбирают с таким расчетом, чтобы его конец, срезанный под углом 30°, плотно входил в резиновый шланг. Другой конец этой трубки обрезают под углом 60°.
Затем потребуется жестяная банка, например из-под растворимого кофе. В центре ее донышка просверливают отверстие диаметром 8–10 мм, а на боковой стороне вырезают овал с таким расчетом, чтобы по касательной к окружности банки в него можно было просунуть тупой конец трубки. Затем верхнюю часть банки (вместе с крышкой) обмазывают густозамешанным цементным раствором (1 стакан сухого цемента, 1 стакан чистого песка и немного воды, добавляемой постепенно). Толщина слоя обмазки должна быть не менее 2–4 см. Прорезь вместе с вставленной в нее трубкой также обмазывают тем же цементным раствором по контуру.
Насадку обматывают марлей и пальцами хорошенько разминают обмазанные места ее с тем, чтобы поверхность изделия стала гладкой и обтекаемой.
Выдержав насадку в течение недели сначала в мокрой тряпке (два-три дня), а затем в воде, ее надевают на шланг. Она даст хорошую воронкообразную струю, распадающуюся на мелкие капельки по окружности диаметром 2–3 м (в зависимости от напора в водопроводной сети). Увлажнение получится равномерным, без размывов.
Во время работы приспособление совсем не обязательно держать в руках. Его устанавливают на треножнике или шесте и, переставляя время от времени с места на место, постепенно поливают все цветочные клумбы, газоны и деревца, высаженные на участке.
Еще один простейший разбрызгиватель для шланга (рис. 18) формирует из водяной струи разреженный конус. Эта конструкция совсем простая – пластмассовую или деревянную пробку подвижно закрепляют в шланге двумя гвоздиками.

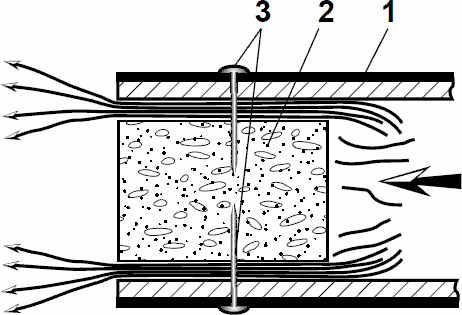

Рис. 18. Простой разбрызгиватель:
1 – шланг; 2 – пробка; 3 – гвоздики
Большинство головок, используемых в поливочных установках, имеют один общий недостаток: имея постоянную площадь выходного сечения, они перестают нормально работать при понижении давления в водопроводе, что случается в сельской местности довольно часто. Удачным выходом из такой ситуации может стать изготовление форсунки с автоматическим регулированием площади выходной кольцевой щели в зависимости от давления подводимой воды (рис. 19). Но такое серьезное название не должно пугать тех, кто хочет улучшить полив своего огорода, – форсунка очень проста в изготовлении.

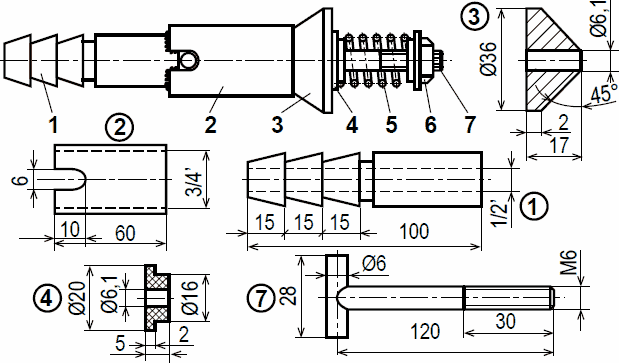

Рис. 19. Форсунка-автомат:
1 – штуцер (труба 1/2 "), 2 – корпус (труба 3/4 "), 3 – клапан (16 мм), 4 – шайба (2 шт., 16 мм), 5 – пружина, 6 – гайка М6, 7 – шток (сталь)
Потребуется две трубки длиной по 60–100 мм: одна 3/4 ", другая 1/2 ". На первой делается пропил 6 x 10 мм точно по диаметру трубы. В пропил вставляется Т-образный шток с резьбой М6 на длинном конце. На шток устанавливается клапан и фиксируется гайкой через пружину и шайбу. Для подсоединения шланга на трубе 1/2 " нарезаются конические проточки. После этого одна труба вставляется в другую и скрепляется сваркой. Необходимо обратить внимание, чтобы шток встал точно по продольной оси. Форсунка готова. Остается только пришлифовать клапан к седлу (открытый конец трубки 3/4 ") и отрегулировать положением гайки усилие поджатия клапана, соответствующее минимальному рабочему давлению.
При высоком давлении в трубопроводе форсунка будет орошать большую площадь, при низком – несколько меньшую, но распыление воды будет всегда качественным.
Переносной шток-дождеватель
Вышеописанную универсальную распылительную головку (см. рис. 15) можно успешно использовать с довольно простым штоком-дождевателем (рис. 20). Он представляет собой переносную стойку-водовод, на верхушке которой закреплена дефлекторная насадка с регулируемой высотой положения конуса по отношению к выходному отверстию струи. Эта позволяет регулировать расход воды, дальность и качество ее рассеивания, получать мелкие капли вплоть до водяной пыли. Стойка служит опорой насадки и одновременно пропускает через себя воду, которая подается по шлангу от вентиля на трубопроводе оросительной сети. Представляет она собой водопроводную трубу, в нижний конец которой вварен или ввинчен заостренный наконечник, а сбоку приварена площадка-педаль. Верхний конец трубы заглушают пробкой и приваривают к нему муфту с трубной резьбой, на которую навинчивают тройник [14] . Средний вывод последнего оснащают патрубком для подключения водопроводного шланга. В верхний конец тройника вворачивают еще один патрубок, на который навинчивают корпус дефлекторного распылителя. Стойку заглубляют в почву нажатием ноги на педаль.
14
Если наружный диаметр трубы соответствует внутреннему диаметру тройника, то можно обойтись без сварки и нарезать резьбу прямо на верхнем конце трубы. Но заглушить нижний сегмент все же желательно.

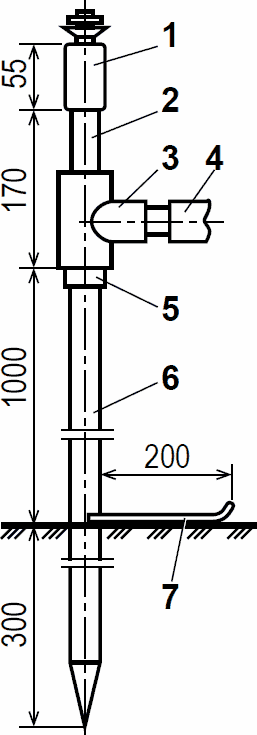

Рис. 20. Переносной шток-дождеватель:
1 – распылительная насадка; 2 – патрубок; 3 – тройник; 4 – шланг; 5 – муфта; 6 – стойка; 7 – педаль
Консольная дождевальная установка
Основной конструктивный элемент установки – распылительная насадка. Она состоит из корпуса (рис. 21, а), конуса (рис. 21, б) и пластинки-держателя. Последнюю выполняют из металлической полоски толщиной 1,0–1,5 мм, длина пластины 40 мм, высота 4 мм, оба конца обрублены под углом 60°.
Корпус изготавливают из бронзы или другого не подверженного коррозии металла. Кромки входной части водовыпускного отверстия корпуса выполняют плавного очертания или снимают фаску под углом 45°, после чего тщательно шлифуют. В верхней части конуса устраивают вырез шириной 1,5 мм, в который вставляют пластину-держатель и припаивают. При этом следует соблюдать соосность выходных отверстий насадки и конуса при монтаже на корпусе.

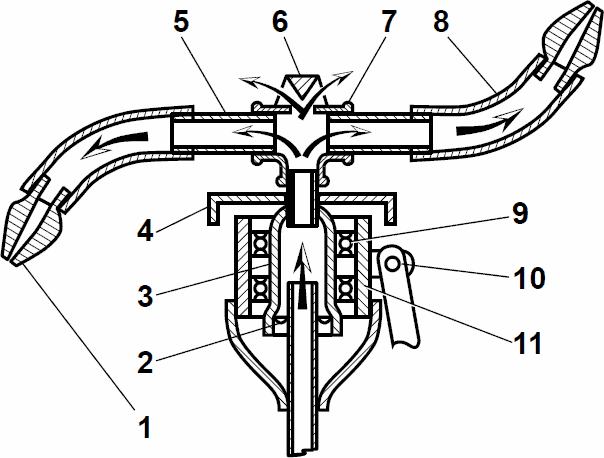

Рис. 21. Консольная дождевальная установка:
